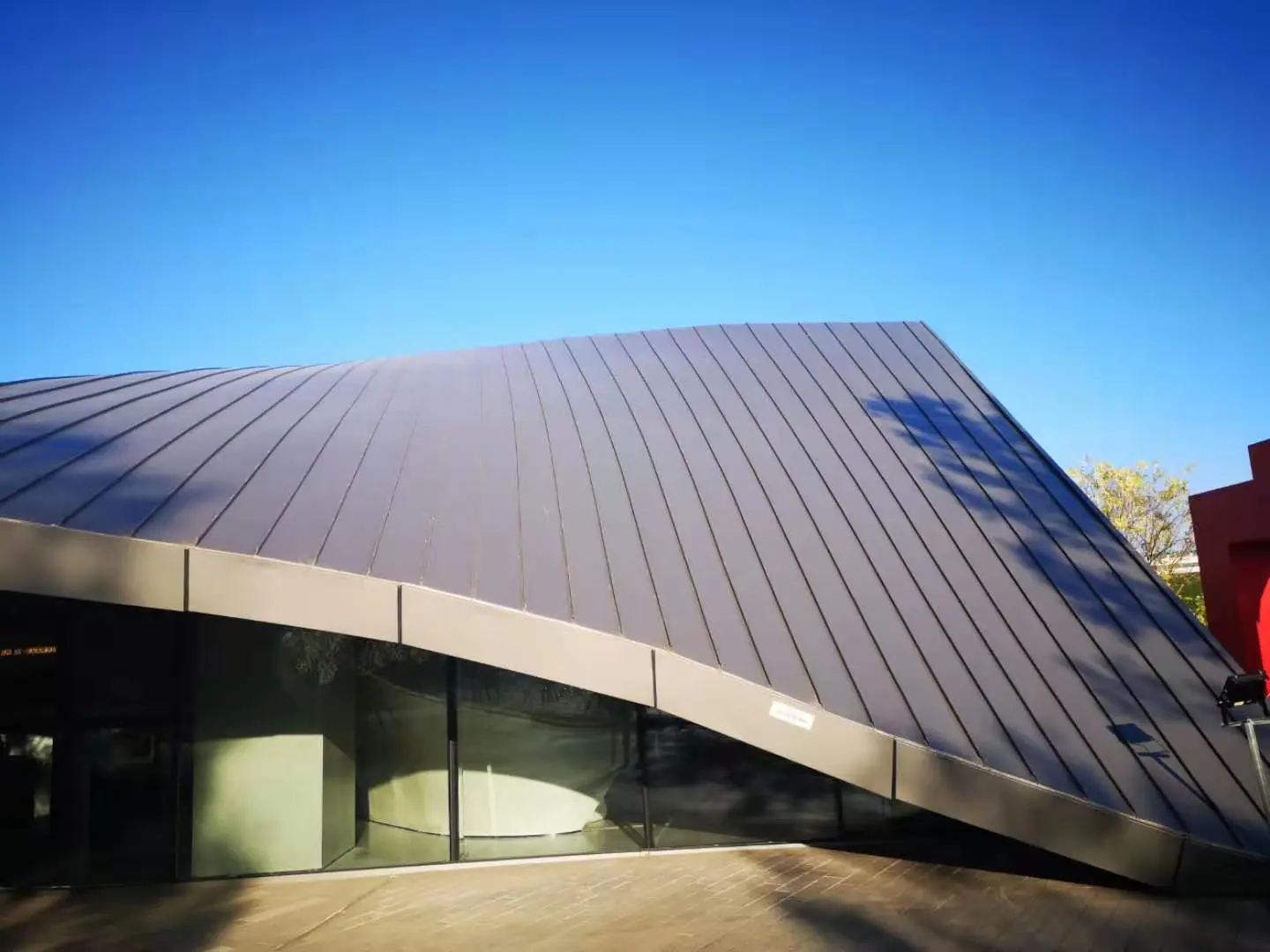

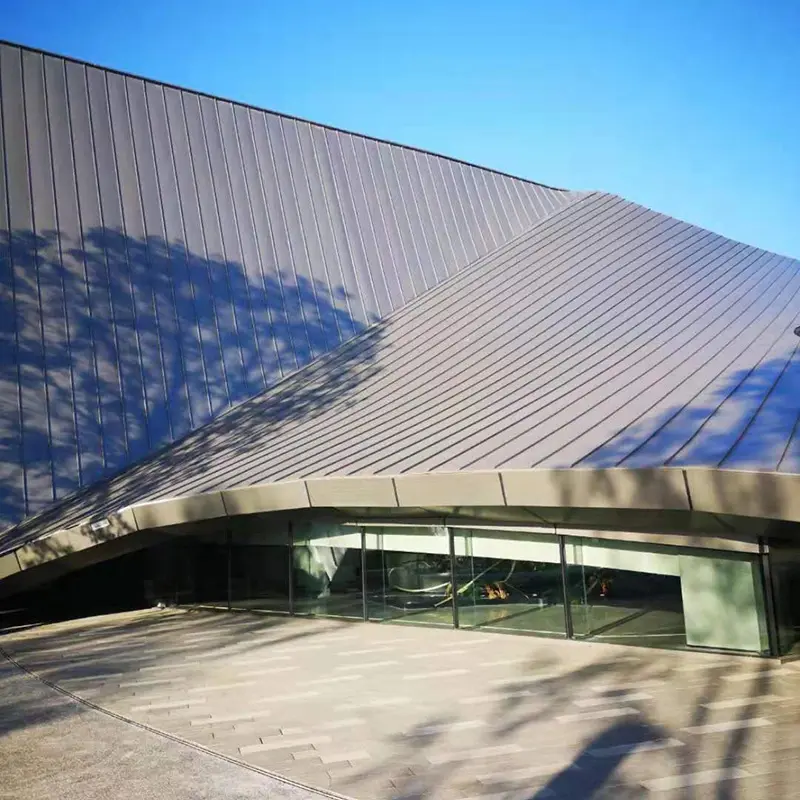

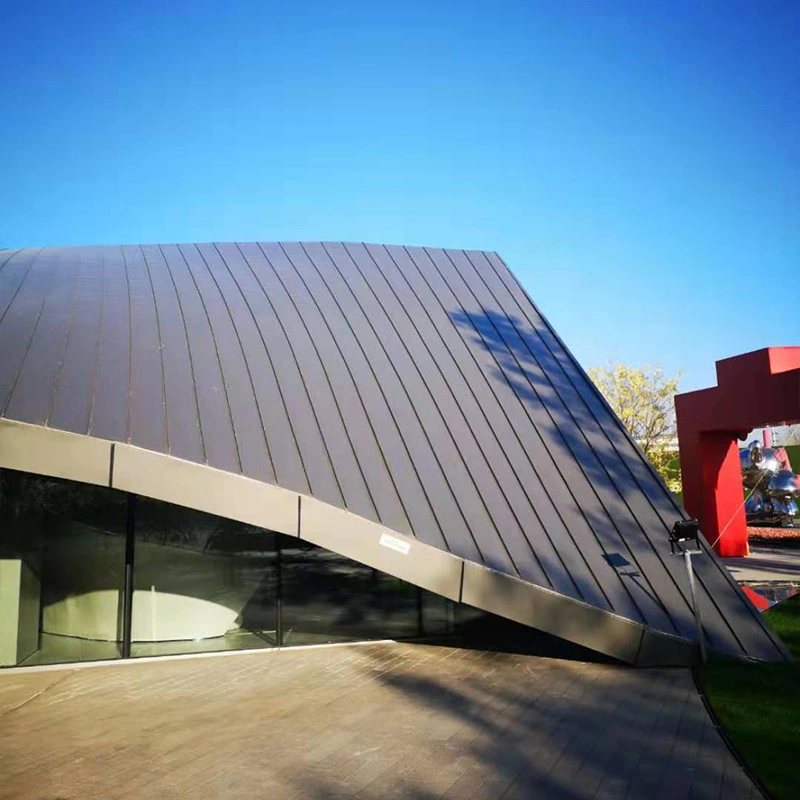

Metalowe panele dekoracyjne dachowe

Metalowe panele dekoracyjne dachowe stanowią zewnętrzną warstwę wizualną metalowego systemu dachowego, instalowane oddzielnie od warstwy hydroizolacyjnej. Za hydroizolację odpowiada znajdujący się pod spodem konstrukcyjny panel dachowy, natomiast panel dekoracyjny wyraża formę architektoniczną i zapewnia dodatkowe korzyści, takie jak zacienienie, poprawa akustyki i ochrona membrany hydroizolacyjnej. SENBO dostarcza te panele z certyfikatami materiałowymi i protokołami kontroli wymiarowej, a zespół projektowy zapewnia wsparcie techniczne w zakresie układu paneli i kolejności instalacji.

Wybory materiałowe

Wybór materiału na panele dekoracyjne zależy od wymaganej formy, wagi i odporności na warunki atmosferyczne. Często używane są następujące opcje:

• Jednowarstwowe panele ze stopu aluminium:Zwykle grubość od 2,0 mm do 3,0 mm z wykończeniem PVDF. Oferują szeroką gamę kolorów, dobrą odkształcalność w przypadku skomplikowanych kształtów i niską wagę.
• Blachy profilowane ze stopu Al-Mg-Mn:Gatunki AA3004 lub AA3003 o wytrzymałości na rozciąganie od 240 MPa do 285 MPa i gęstości 2,73 g/cm3, czyli około jednej trzeciej grubości stali. Zaprojektowane na ponad 50 lat użytkowania i odpowiednie do dachów zakrzywionych.
• Aluminiowe panele kompozytowe o strukturze plastra miodu:Arkusze wierzchnie z aluminium o grubości od 0,8 mm do 1,0 mm połączone z aluminiowym rdzeniem o strukturze plastra miodu. Długość boku ogniwa rdzenia wynosi nie więcej niż 9,53 mm, a grubość ścianki co najmniej 0,07 mm. Panele te zapewniają lepszą płaskość i sztywność niż blacha lita o tej samej gramaturze.
• Panele stalowe malowane kolorowo:Użyj wysokowydajnej powłoki Al-Zn z powłoką nawierzchniową PVDF. Nadaje się do dekoracyjnych pokryć dachowych dużych budynków użyteczności publicznej, gdzie preferowane jest podłoże stalowe.

Obróbka powierzchniowa

W przypadku architektonicznych paneli aluminiowych zaleca się powłokę fluorowęglową PVDF. Zawartość żywicy powinna wynosić co najmniej 70%, a grubość powłoki musi odpowiadać YS/T 429.2. PVDF zapewnia dużą odporność na światło ultrafioletowe i utrzymuje stabilność koloru przez ponad 20 lat przy minimalnym blaknięciu i kredowaniu.

Budowa systemu

Warstwa dekoracyjna jest zwykle instalowana nad hydroizolacją, aby utworzyć dwuwarstwowy metalowy dach. W dachu holu wejściowego Fazy II Międzynarodowego Centrum Wystawowego New China montaż od dołu do góry obejmował: blachę profilowaną Al-Zn o grubości 0,8 mm ze szwem stojącym jako warstwę wodoodporną, membranę wodoodporną, izolację termiczną, dekoracyjny system ramowy i dekoracyjną powierzchnię panelu. Dzięki temu oddzieleniu hydroizolacja jest niezależna od warstwy estetycznej.

Podsumowanie specyfikacji

Dane aplikacji projektu

Dach terminalu lotniska

Podczas rozbudowy Terminalu 5 na dużym międzynarodowym lotnisku wykorzystano 267 000 m² metalowego pokrycia głównego terminalu, hal i pomostów wejściowych. Panele dekoracyjne składały się z profilowanych arkuszy blachy stalowej o wysokiej wytrzymałości i grubości 0,8 mm z powłoką Al-Zn o dużej zawartości, zapewniającą od czterech do sześciu razy większą odporność na korozję w porównaniu ze standardową stalą ocynkowaną. Powierzchnia PVDF pozostaje stabilna w temperaturach od -40°C do 150°C, zapewniając długoterminową ochronę przed promieniowaniem UV. Projekt otrzymał złotą nagrodę w dziedzinie inżynierii systemów obudów metalowych w konkursie Architectural Hydroizolacja Industry Science and Technology Awards 2024.

Dekoracyjny system aluminiowy do centrum wystawowego

Faza II Międzynarodowego Centrum Wystawowego New China w Pekinie obejmuje około 280 000 m² metalowego pokrycia dachowego. Na dachu hali rejestracyjnej jako warstwę dekoracyjną zastosowano panele aluminiowe o grubości 3 mm z powłoką PVDF, wsparte ramą z rur kwadratowych ze stopu aluminium. Pod warstwą dekoracyjną dach zawierał wodoszczelną warstwę ze stali profilowanej Al-Zn o grubości 0,8 mm ze szwem stojącym, dwie warstwy izolacji z wełny mineralnej o łącznej grubości 140 mm przy gęstości 160 kg/m3, membranę TPO i perforowaną profilowaną stalową warstwę dźwiękochłonną. Panele dekoracyjne zostały zamontowane niezależnie od hydroizolacji, uzyskując pożądany efekt wizualny bez utraty wodoszczelności.

Dach o złożonej geometrii w centrum wystawowym

W Międzynarodowym Centrum Wystawowym Xuzhou Huaihai zastosowano system paneli dekoracyjnych ze schodkowymi elewacjami i przecinającymi się poziomami. W gzymsie górnym zastosowano okleinę aluminiową o grubości 3 mm, a w gzymsie dolnym zastosowano aluminiowe panele kompozytowe o grubości 4 mm. Zespół projektowy wykorzystał Rhino i Grasshopper do modelowania parametrycznego, aby przeanalizować krzywiznę i zoptymalizować panele z czterema niewspółpłaszczyznowymi wierzchołkami w płaskie formy. Dekoracyjny dach został zmontowany w sposób modułowy, a cała powłoka budynku przeszła atesty techniczne pod kątem trwałości, wodoodporności, właściwości termicznych i integralności strukturalnej.

Podwójnie zakrzywiony dach panelowy o strukturze plastra miodu

W głównym miejscu stałego pobytu Forum Zhongguancun zastosowano system nieregularnych, podwójnie zakrzywionych aluminiowych paneli o strukturze plastra miodu na powierzchni dachu o powierzchni 6000 m². Ponad 1000 unikalnych specyfikacji paneli ułożono w konfiguracjach warstwowych. W konstrukcji nośnej wykorzystano promieniującą ramę w kształcie wachlarza z wielokierunkowo regulowanymi wspornikami umożliwiającymi obrót w płaszczyźnie ± 15° i regulację kąta w zakresie od 75° do 105°. Fabrycznie zmontowano od dwóch do trzech paneli o strukturze plastra miodu w jednej jednostce szkieletowej, a następnie zainstalowano je na miejscu jako kompletne moduły. To rozwiązanie prefabrykowane skróciło harmonogram budowy o prawie jedną trzecią w porównaniu z tradycyjnymi metodami.

Funkcje projektowe

• Elastyczność formy:Panele mogą być płaskie, zakrzywione, stożkowe lub podwójnie zakrzywione. Modelowanie parametryczne pomaga przekształcić złożoną geometrię w panele, które można zbudować.
• Długoterminowa stabilność koloru:Powłoki PVDF są odporne na blaknięcie i kredowanie pod wpływem promieni UV, zachowując swój wygląd przez ponad 20 lat.
• Lekka waga:Panele aluminiowe i o strukturze plastra miodu zmniejszają obciążenie konstrukcyjne w porównaniu z okładzinami z litej stali lub betonu.
• Niezależna hydroizolacja:Warstwa dekoracyjna nie przenika przez hydroizolację, co zmniejsza ryzyko nieszczelności w miejscach mocowania.
• Wydajna instalacja:Zunifikowane zespoły paneli o strukturze plastra miodu redukują pracę na miejscu i poprawiają wyrównanie na skomplikowanych powierzchniach.

Typowe zastosowania

• Dekoracyjne pokrycia dachowe terminali lotniskowych i stacji kolei dużych prędkości.
• Budynki użyteczności publicznej o dużej rozpiętości, takie jak centra wystawowe, stadiony i teatry.
• Charakterystyczne budynki z unikalnymi lub nieregularnymi formami dachów.
• Kompleksy komercyjne, wysokiej klasy hotele i wille wymagające charakterystycznego wyglądu dachu.

Uwagi dotyczące instalacji

• Przed ułożeniem paneli dekoracyjnych sprawdź wyrównanie konstrukcji nośnej.
• Używaj sprzętu do podnoszenia z miękkimi zawiesiami, aby uniknąć zarysowania wykończonej powierzchni.
• Postępuj zgodnie z kolejnością producenta dotyczącą systemów zaczepianych lub połączonych, aby zapewnić prawidłowe połączenie.
• W przypadku paneli zakrzywionych sprawdź orientację panelu i ustawienie wspornika przed ostatecznym zamocowaniem.
• Uszczelnij złącza i krawędzie zgodnie z detalami architektonicznymi, szczególnie tam, gdzie panele stykają się z obróbkami blacharskimi lub przejściami.

Często zadawane pytania

Jaka jest różnica między panelami dekoracyjnymi a warstwą hydroizolacyjną?

Warstwa hydroizolacyjna to ciągła blacha lub membrana, która zapobiega przedostawaniu się wody. Panel dekoracyjny znajduje się nad nim i nie musi być wodoszczelny. To oddzielenie oznacza, że ​​warstwa dekoracyjna może być perforowana, zakrzywiona lub panelowa bez wpływu na odporność dachu na warunki atmosferyczne.

Który typ panelu jest najlepszy do zakrzywionego dachu?

Blachy profilowane ze stopu Al-Mg-Mn można walcować w zakrzywione kształty i często stosuje się je do gładkich dachów o pojedynczej krzywiźnie. W przypadku powierzchni podwójnie zakrzywionych lub o swobodnym kształcie bardziej odpowiednie są aluminiowe panele o strukturze plastra miodu, ponieważ można z nich wytwarzać złożone, niepłaskie kształty przy zachowaniu płaskości.

W jaki sposób utrzymuje się spójność kolorów na dużym dachu?

Jeśli to możliwe, wszystkie panele o tej samej powierzchni powinny pochodzić z tej samej partii kręgów. Jeśli nie da się uniknąć wielu partii, różnicę kolorów należy kontrolować do określonej wartości ΔE. Powłoki PVDF z tego samego systemu malarskiego mają zwykle spójny kolor i połysk.

Czy panele dekoracyjne można stosować przy projektach renowacyjnych?

Tak, na istniejącym dachu można dodać dekoracyjne panele metalowe, aby zmienić jego wygląd lub poprawić parametry cieplne, pod warunkiem, że istniejąca konstrukcja wytrzyma dodatkowy ciężar. Przed przystąpieniem do dalszych prac wymagana jest ocena konstrukcji.

Kontrola jakości i dokumentacja

Dostawcy powinni dostarczyć certyfikaty materiałowe dla podłoża ze stopu aluminium lub stali, raporty grubości powłok i zapisy kontroli wymiarowej. W przypadku skomplikowanych geometrii rysunki produkcyjne i harmonogramy paneli należy sprawdzić przed rozpoczęciem produkcji. Kontrole odbiorcze na miejscu powinny potwierdzać wymiary panelu, wykończenie powierzchni i brak uszkodzeń transportowych.

Rozważania dotyczące wyboru

• Potwierdź geometrię architektoniczną i ograniczenia rozmiaru panelu u producenta na wczesnym etapie projektowania.
• Wybierz rodzaj powłoki w oparciu o ekspozycję budynku na promieniowanie UV i pożądany okres użytkowania.
• W przypadku obiektów przybrzeżnych lub przemysłowych należy sprawdzić, czy powłoka metaliczna i system malarski są odpowiednie dla kategorii korozyjności.
• Zaplanuj ramę nośną i zakres regulacji wspornika, aby uwzględnić tolerancje panelu i ruchy termiczne.
• Rozważ ścieżkę dostępu konserwacyjnego w celu kontroli i czyszczenia powierzchni dekoracyjnej.
