Siatka do rusztowania wspinaczkowego jest kluczowym elementem dołączonego systemu rusztowania wspinaczkowego. System ten to nowoczesny rodzaj rusztowania wznoszonego na zewnątrz budynku i mocowanego do samej konstrukcji; wykorzystuje własne urządzenia i mechanizmy podnoszące do wspinania się i schodzenia piętro po piętrze. W przeciwieństwie do tradycyjnych rusztowań, które należy wznosić od ziemi do dachu, rusztowanie wspinaczkowe wymaga wysokości zaledwie 4–5 pięter i wspina się synchronicznie z konstrukcją główną, skutecznie przekształcając pracę podwieszoną na dużych wysokościach w pracę wykonywaną z zachowaniem bezpieczeństwa konstrukcji rusztowania.

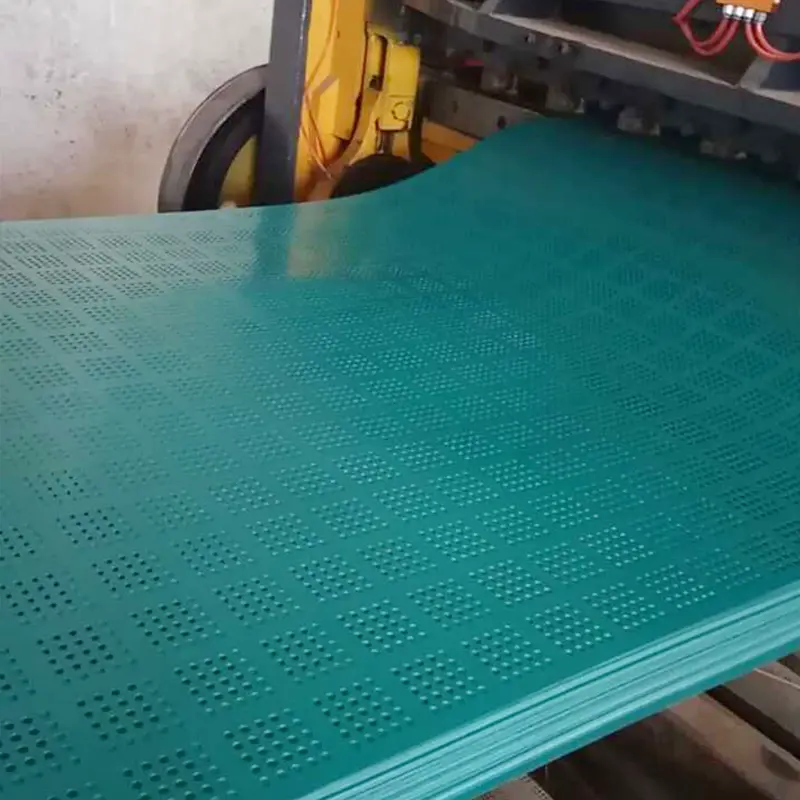

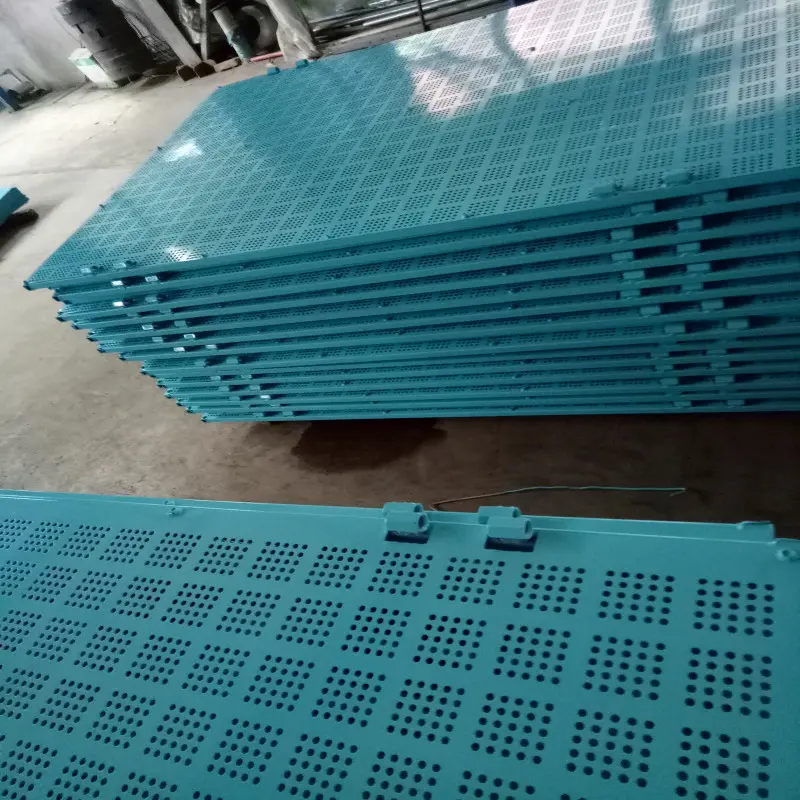

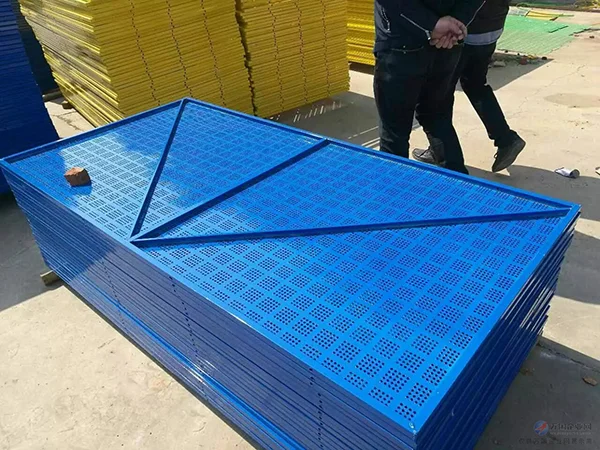

Jako materiał bazowy w panelach siatkowych wykorzystuje się stal ocynkowaną lub blachę ze stali niskowęglowej. Po przebiciu i uformowaniu są one przyspawane do ocynkowanej ramy z rur kwadratowych, skonfigurowanej we wzór „półgwiazdy” lub „pełnej gwiazdy” (usztywnienie ukośne) i wykończone elektrostatyczną powłoką proszkową, zwykle w kolorze błękitnym, ciemnoniebieskim lub żółto-zielonym. Ta wykonana w całości ze stali siatka zastępuje tradycyjną siatkę o drobnych oczkach tkaną z lin, eliminując problemy, takie jak łatwe pękanie, słaba odporność ogniowa i szybkie starzenie, znacznie poprawiając w ten sposób standardy bezpieczeństwa i zarządzania placem budowy.
Granica produktu:SENBO dostarcza panele ochronne (siatkę rusztowania wspinaczkowego) jako element systemów rusztowań wspinających się. Nie dostarczamy kompletnego systemu rusztowań wspinaczkowych, chyba że określono inaczej w osobnej ofercie. Aby poznać wymagania dotyczące integracji systemu, skontaktuj się z naszym zespołem inżynierów.
Tradycyjne siatki zabezpieczające o drobnych oczkach są podatne na starzenie się i uszkodzenia, co utrudnia zapewnienie personelowi budowlanemu stabilnej i niezawodnej ochrony przed upadkiem. Siatka rusztowania wspinaczkowego ma spawaną konstrukcję łączącą perforowane panele wykonane w całości ze stali z ramą z rur kwadratowych, co zapewnia wysoką sztywność i dużą odporność na uderzenia.
Specyfikacje zamówieniowe firmy budowlanej z siedzibą w Shijiazhuang wymagają, aby panele siatkowe ważyły 6 kg i wykorzystywały dwustronne spawanie ukośne z pełną penetracją w osłonie gazu CO2. Wysokość ściegu spoiny musi być równa 1,2 grubości materiału podstawowego, a po spawaniu nie są dozwolone żadne odkształcenia. Zastosowania terenowe pokazują, że zastąpienie standardowej siatki o drobnych oczkach siatką z rusztowania wspinaczkowego znacznie zwiększa odporność na ogień i penetrację, pomagając zmniejszyć ryzyko spadających przedmiotów i zapewniając sztywną osłonę ochronną, jeśli jest prawidłowo zaprojektowana, zainstalowana i konserwowana.
Podstawową zaletą siatki rusztowania wspinaczkowego jest możliwość wielokrotnego podnoszenia i opuszczania, co eliminuje potrzebę ciągłego demontażu i ponownego montażu. W przeciwieństwie do tradycyjnych rusztowań, które należy budować od podstaw, rusztowania wspinaczkowe wymagają początkowej wysokości ustawienia wynoszącej jedynie około 4–5 pięter. W porównaniu z konwencjonalnymi rusztowaniami o pełnej wysokości w tych samych warunkach projektowych, podejście to zmniejsza zużycie stali o około 70% i zmniejsza ilość odpadów materiałów budowlanych o 30%.
Dane projektowe dotyczące 28-piętrowego osiedla mieszkaniowego wskazują, że cykl montażu został skrócony z 7 do 4 dni, a panele siatkowe nie wymagały wymiany przez cały okres budowy, co pozwoliło uniknąć powtarzania zamówień. Rzeczywiste oszczędności różnią się w zależności od wysokości budynku, cykli wspinania, ponownego wykorzystania paneli, stawek robocizny i konfiguracji projektu. W przypadku budynków przekraczających 15 pięter korzyści ekonomiczne stają się coraz bardziej widoczne, a potencjalne kompleksowe oszczędności wynoszą 30–60% na budynek w oparciu o obliczenia specyficzne dla projektu.

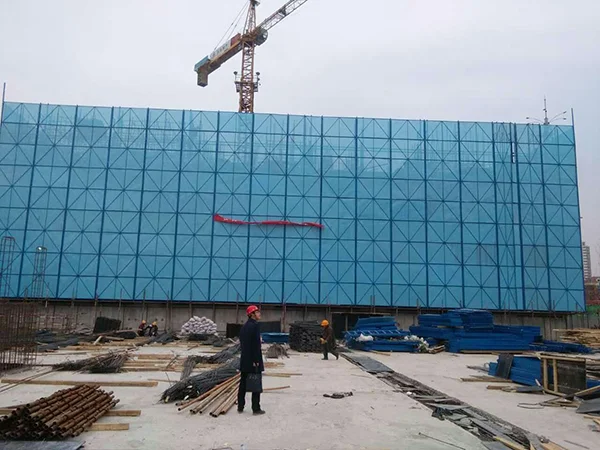

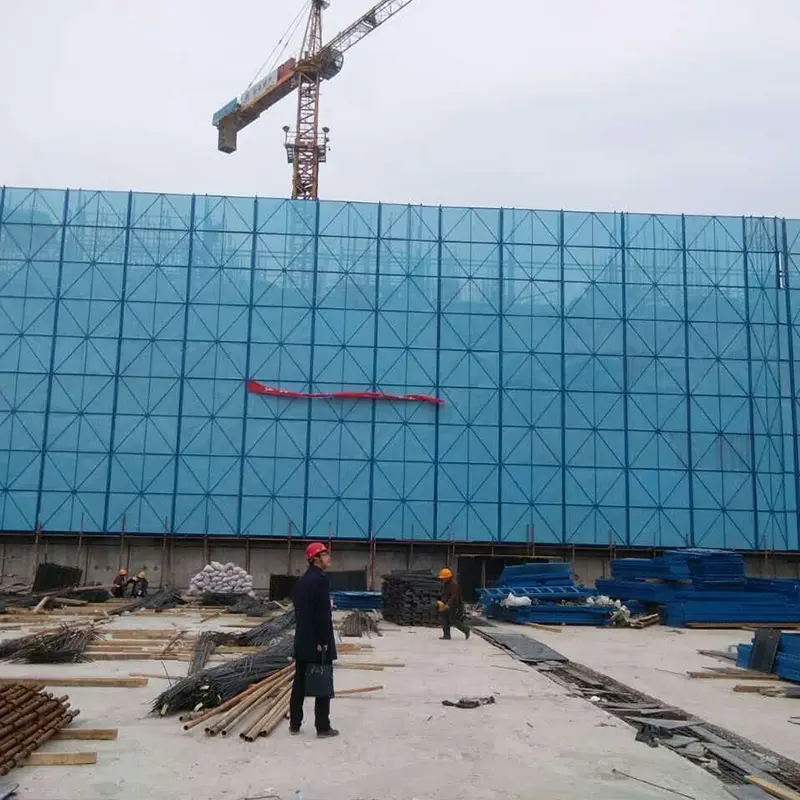

Siatka rusztowania wspinaczkowego umożliwia całkowicie zamkniętą konstrukcję, skutecznie minimalizując rozprzestrzenianie się hałasu i pyłu na zewnątrz podczas operacji na wysokościach. Dane terenowe z projektu „Yanquan Huafu” pokazują, że błękitna, malowana proszkowo siatka harmonijnie komponuje się z panoramą miasta, tworząc schludny, estetyczny wygląd, który podnosi ogólny wizerunek placu budowy.
Co więcej, ponieważ montaż i demontaż siatki odbywa się na niższych poziomach, pracownicy nie muszą wykonywać czynności związanych z demontażem na wysokości, co jeszcze bardziej zmniejsza ryzyko bezpieczeństwa.
Wszystkie parametry wymienione poniżej opierają się na standardowej produkcji fabrycznej. Istnieje możliwość dostosowania do konkretnych wymagań projektu.
| Wskaźnik wydajności | Parametr/Specyfikacja | Opis |
|---|---|---|
| Materiał bazowy | Blacha stalowa ocynkowana / Blacha ze stali niskowęglowej | Powierzchnia malowana proszkowo elektrostatycznie; odporny na korozję i trwały kolor |
| Standardowa grubość | 0,5 mm – 0,8 mm (powlekanie) | |
| Węże ramy | Rura kwadratowa ocynkowana 20×20mm; grubość ścianki ≥0,7–1,0 mm | Konfiguracja „półgwiazdy” lub „pełnej gwiazdy” (usztywnienie ukośne). |
| Standardowy rozmiar panelu | 1,0×2,0m, 1,2×1,8m, 1,5×1,8m | Możliwość dostosowania |
| Specyfikacje siatki | Okrągłe otwory; średnica 5–10 mm; skok 10–15 mm | Stopień perforacji najlepiej ≥40% |
| Waga na panel | ≈6kg (dla rozmiaru 1,0×2,0m) | |
| Złącza | rura stalowa ocynkowana Φ48×300mm; grubość ścianki ≥1,2mm | Łączy panele z ramą nośną |
| Wydajność ogniowa | Konstrukcja całkowicie stalowa | Podłoże niepalne; znacznie lepsza odporność ogniowa w porównaniu z tradycyjną siatką o drobnych oczkach. Certyfikaty materiałowe dostępne na życzenie. |
| Obowiązująca wysokość budynku | Zazwyczaj 15 pięter lub więcej | Korzyści ekonomiczne rosną wraz z wysokością budynku i cyklami wspinaczki |
1. Montaż jednorazowy, wspinaczka z konstrukcją.Wymaga konfiguracji tylko dla 4–5 pięter; wspina się piętro po piętrze wraz z główną konstrukcją; eliminuje wielokrotny demontaż i ponowny montaż, znacznie oszczędzając czas i pracę.
2. Całkowicie stalowa ochrona, bezpieczna i niezawodna.Zastępuje łatwo uszkodzoną lub zniszczoną siatkę o drobnych oczkach; oferuje znacznie lepszą odporność na ogień, uderzenia i penetrację; pomaga zmniejszyć ryzyko upadków z wysokości i ryzyko pożaru, jeśli są prawidłowo zainstalowane i konserwowane.
3. Oszczędności i znaczące korzyści.W porównaniu z konwencjonalnymi rusztowaniami o pełnej wysokości zmniejsza zużycie stali o około 70% i materiałów budowlanych o 30%; Ogólne oszczędności kosztów różnią się w zależności od projektu, ale w przypadku wieżowców mogą sięgać 30–60%.
4. Budownictwo cywilizowane, ekologiczne i estetyczne.Całkowicie zamknięta ochrona skutecznie minimalizuje hałas i rozprzestrzenianie się pyłu; powierzchnia malowana proszkowo jest schludna i atrakcyjna, co poprawia wizerunek placu budowy.
5. Inteligentne sterowanie i precyzyjna synchronizacja (opcjonalnie).Opcjonalny inteligentny system sterowania monitoruje stan obciążenia każdego punktu podnoszenia w czasie rzeczywistym. Posiada automatyczne alarmy i funkcje wyłączania w przypadku przeciążenia lub utraty obciążenia, zapewniając bezpieczne i zsynchronizowane podnoszenie konstrukcji rusztowania.
1.Zewnętrzna ochrona bezpieczeństwa podczas głównej konstrukcji konstrukcyjnej wysokich budynków mieszkalnych i kompleksów handlowych o ścianach usztywniających, zazwyczaj 15 pięter lub więcej.
2.Wysokie budynki o jednolitych profilach zewnętrznych; nadaje się do skomplikowanych kształtów, w tym odlewanych na miejscu ścian usztywniających, konstrukcji ramowych, zakrzywionych balkonów i płyt wspornikowych.
3.Projekty budowlane w ośrodkach miejskich z rygorystycznymi wymaganiami dotyczącymi harmonogramu i standardów bezpieczeństwa/czystości na budowie.
4.Projekty wymagające wykończenia ścian zewnętrznych prowadzone równolegle z główną konstrukcją konstrukcyjną.
Szukasz bezpiecznego, ekonomicznego i wydajnego rozwiązania w zakresie rusztowań zewnętrznych dla projektu wysokościowego? Siatka do rusztowania wspinaczkowego zastępuje tradycyjną siatkę o drobnych oczkach sztywną, całkowicie stalową barierą ochronną. Wymaga tylko jednej instalacji i wznosi się wraz z piętrami budynku. Jest to system, który okazał się skuteczny pod względem bezpieczeństwa i efektywności kosztowej w wielu wielopiętrowych inwestycjach mieszkalnych i komercyjnych. Jako podstawowy element systemów rusztowań wspinających się, sprawia, że prace zewnętrzne na wysokościach są bezpieczniejsze i łatwiejsze w zarządzaniu, oferując krótsze cykle instalacyjne, znaczne oszczędności materiałów i ciągłe użytkowanie bez konieczności wymiany podczas budowy. Wybierz siatkę do rusztowania wspinaczkowego, aby zbudować widoczną linię bezpieczeństwa dla swojego projektu.
Panele łączone są za pomocą łączników rurowych ze stali ocynkowanej Φ48×300mm o grubości ścianki co najmniej 1,2mm. Łączniki te mocują panel siatkowy do ramy nośnej systemu rusztowania wspinaczkowego, zapewniając bezpieczne i stabilne połączenie.
W przypadku większości zastosowań w wysokościowcach standardowa grubość panelu wynosi 0,5–0,8 mm (powłoka końcowa). Cieńsze panele mogą nadawać się do mniejszych obciążeń, natomiast grubsze panele zapewniają dodatkową sztywność w obszarach o dużym obciążeniu wiatrem lub gdzie odporność na uderzenia ma kluczowe znaczenie.
Tak. Oferujemy niestandardowe rozmiary paneli, wzory otworów, konfiguracje ram i opcje kolorów, aby dopasować je do konkretnych wymagań systemu rusztowań wspinaczkowych. Prosimy o dostarczenie rysunków i specyfikacji systemu, a nasz zespół inżynierów zaleci odpowiedni projekt panelu.
Na masę panelu wpływają głównie wymiary panelu, grubość blachy stalowej, grubość ścianki rury ramy, wzór perforacji i całkowity rozmiar. Nasz standardowy panel o wymiarach 1,0 x 2,0 m waży około 6 kg. Niestandardowe wymiary i grubsze materiały odpowiednio zwiększą wagę.
Elektrostatyczna powłoka proszkowa zapewnia jednolite, odporne na warunki atmosferyczne wykończenie, które jest odporne na kredowanie, blaknięcie i korozję. Przy odpowiednim przygotowaniu powierzchni i grubości powłoki panele zachowują swój wygląd i integralność strukturalną przez wiele lat, nawet w środowiskach przybrzeżnych lub przemysłowych.
Tak, możemy dostarczyć przykładowe panele do oceny. Na życzenie oferujemy również certyfikaty materiałowe, specyfikacje procedur spawania i raporty z testów obciążenia, aby spełnić wymagania projektu.
