System nośny przegród zewnętrznych budynku składa się z drugorzędnych elementów konstrukcyjnych, elementów złącznych, elementów hydroizolacyjnych i akcesoriów wykończeniowych, które łączą główną ramę stalową z dachem i panelami ściennymi.SENBOMateriały budowlanedostarcza pełną gamę tych komponentów do projektów konstrukcji stalowych, w tym płatwie, zaciski wsporcze, systemy rynnowe, obróbkę blacharską i materiały uszczelniające.
System jest zazwyczaj podzielony na pięć grup funkcjonalnych:
Wsparcie strukturalne:Płatwie stalowe, kanały kapeluszowe, pręty ugięcia i rury usztywniające w kształcie C, Z, U i L. Elementy te przenoszą obciążenia z paneli dachowych i ściennych na główną ramę stalową.
Mocowanie i łączenie:Klipsy do mocowania dachów i ścian, wsporniki przesuwne i stałe, wkręty samowiercące, kołki ścinane i łączniki ukryte. Elementy te określają sposób mocowania paneli i kompensację ruchów termicznych.
Drenaż:Rynny stalowe lub ze stali nierdzewnej, spusty wody deszczowej, rury spustowe i elementy drenażu podciśnieniowego. Właściwy projekt drenażu zapobiega gromadzeniu się wody i wyciekom na obwodzie dachu.
Flashowanie i przycinanie:Zaślepki kalenicowe, blachy obróbkowe, wykończenia krawędzi, zamknięcia i okapniki. Elementy te uszczelniają krawędzie paneli i przejścia, zatrzymując wodę i zapewniając wykończony wygląd.
Izolacja i uszczelnienie:Izolacje termiczne, paroizolacje, membrany oddychające, taśmy uszczelniające i uszczelki. Produkty te kontrolują wymianę ciepła, zarządzają kondensacją i utrzymują szczelność.
Płatwie w kształcie litery Csą najczęściej stosowanymi elementami drugorzędnymi w metalowych obudowach budynków. Rozmiary wahają się od C80 do C350, o grubości od 1,5 mm do 3,5 mm. Są proste w produkcji i montażu, dzięki czemu nadają się do ogólnych budynków przemysłowych i magazynów.
Płatwie w kształcie litery Zoferują lepszą wydajność nakładania się niż sekcje w kształcie litery C i często są przeznaczone do większych rozpiętości. Dostępne są rozmiary od Z80 do Z350, z dostępnymi wstępnie wyciętymi otworami, które poprawiają dokładność montażu i wydajność odprowadzania wody.

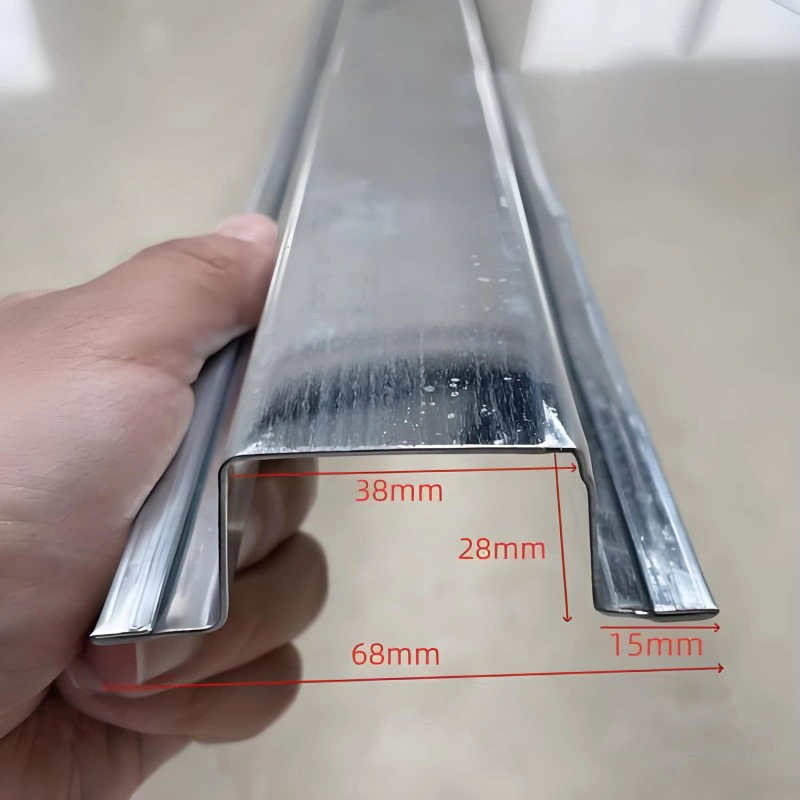

Stal w kształcie litery U i Lsłużą do obramowania drzwi i okien, wzmacniania narożników i mocowania krawędzi.Kanały kapeluszowepracować z pasującymi wspornikami w systemach wymagających precyzyjnego ustawienia. Pręty ugięcia i rury usztywniające poprawiają ogólną stabilność systemu płatwi.
Zaciski nośne są najbardziej krytyczną pod względem technicznym częścią systemu dachowego na rąbek stojący.Podpory przesuwnepozwalają panelowi dachowemu rozszerzać się i kurczyć pod wpływem zmian temperatury, redukując naprężenia, które w przeciwnym razie mogłyby powodować wyboczenie lub zmęczenie elementów złącznych. Podpory te zazwyczaj zawierają izolacyjną przekładkę, aby zapobiec mostkom termicznym.Stałe podporysą stosowane w miejscach, w których ruch musi być ograniczony, np. przy okapie lub kalenicy.
Wkręty samowiercące z podkładkami EPDM są standardowym elementem mocującym dla większości połączeń płyt ściennych i dachowych. Podkładka zapewnia szczelność strugoszczelną, a powłoka śruby zapewnia odporność na korozję. Kołki ścinane stosuje się w systemach stropów zespolonych do łączenia tarasu z belką stalową i przenoszenia sił ścinających.

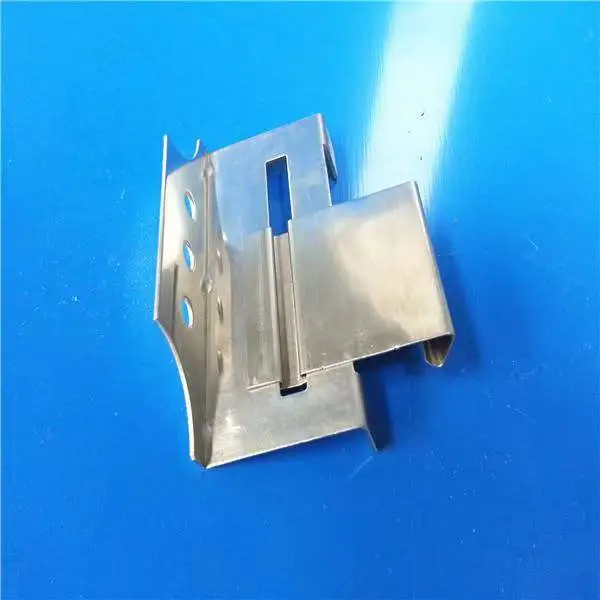

W przypadku systemów na rąbek stojący, klipsy ze stali nierdzewnej i zaciski aluminiowe zabezpieczają panele bez penetrowania powierzchni dachu. Zmniejsza to liczbę odsłoniętych elementów złącznych i poprawia długoterminową szczelność strugoszczelną.

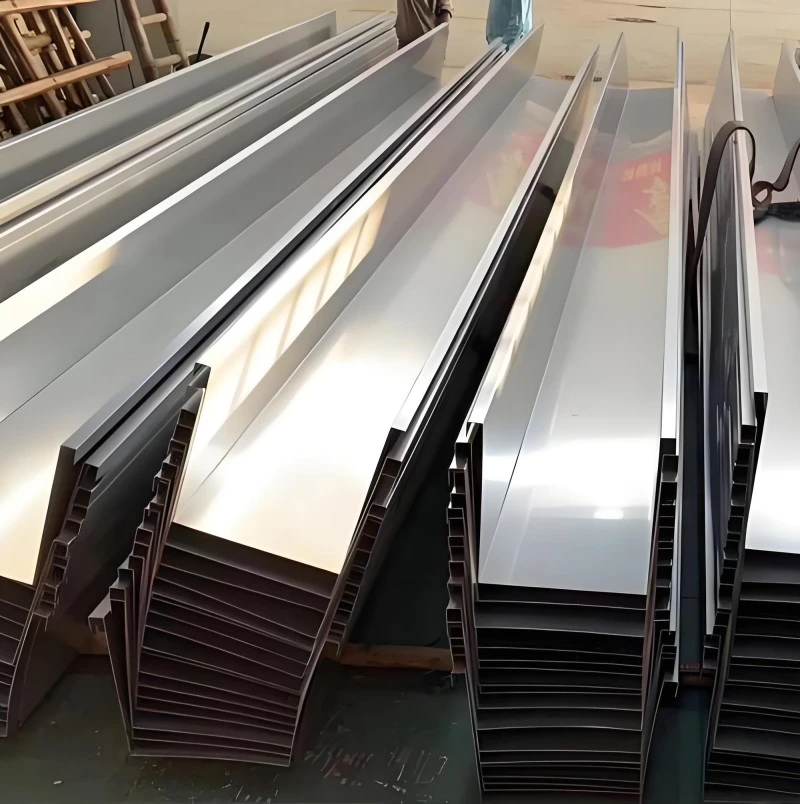

Głównym elementem zbierającym odwodnienie dachu są rynny stalowe. Typowe materiały obejmują stal ocynkowaną i stal nierdzewną o grubości od 1,0 mm do 2,0 mm. Stal nierdzewna zapewnia lepszą odporność na korozję i jest preferowana w środowiskach przybrzeżnych lub przemysłowych.

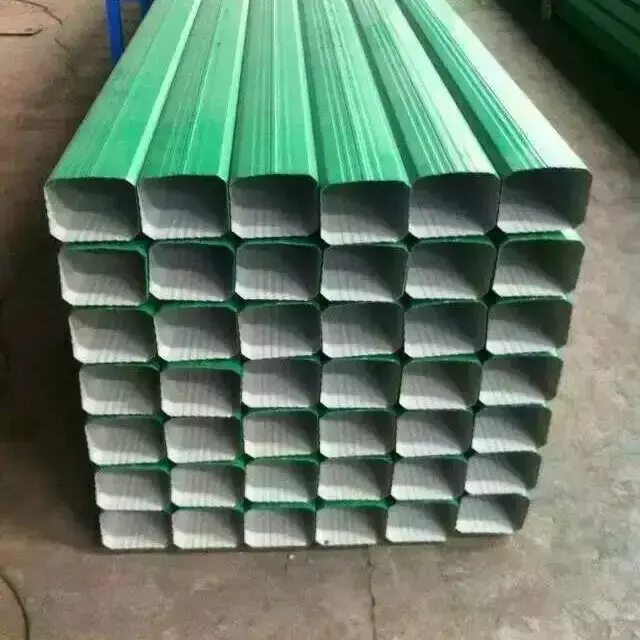

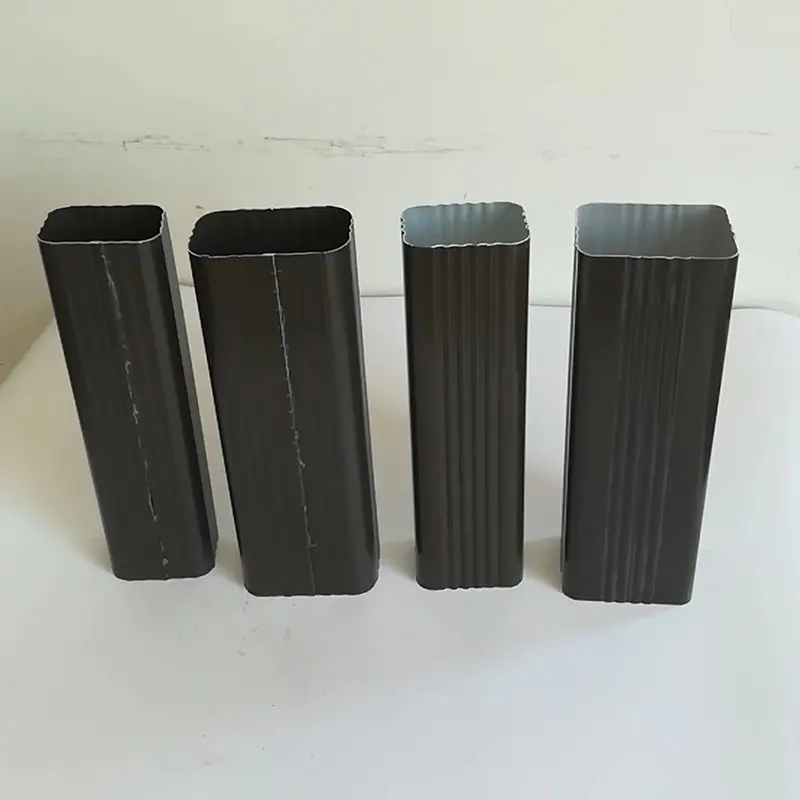

Systemy odwadniania podciśnieniowego stosowane są w przypadku dachów o dużej rozpiętości, gdzie wymagana jest duża wydajność drenażu. Całość uzupełniają rury spustowe i spusty wody deszczowej, kierujące wodę z rynny do sieci drenażowej.
Obróbki blacharskie i listwy wykończeniowe uszczelniają przejścia pomiędzy panelami, ścianami i przejściami dachowymi. Kalenice zakrywają wierzchołek dachu, blachy obróbkowe obsługują połączenia ściany z dachem, a listwy krawędziowe wykańczają obwód. Zamknięcia i okapniki zapobiegają przedostawaniu się wody na zakończeniach paneli i okapach.
Pod dachem i panelami ściennymi instaluje się materiały izolacyjne, takie jak wełna skalna i wełna szklana. Oddychające membrany umożliwiają ucieczkę wilgoci, zapobiegając przedostawaniu się wody, a paroizolacje kontrolują kondensację w warstwie izolacyjnej. Taśmy uszczelniające i uszczelki uzupełniają system szczelności.
| Kategoria komponentu | Wspólne specyfikacje | Notatki |
|---|---|---|
| Płatwie w kształcie litery C | C80–C350, grubość 1,5–3,5 mm | Najczęściej spotykany w budynkach ogólnych |
| Płatwie w kształcie litery Z | Z80–Z350, grubość 1,5–3,5 mm | Dostępne wstępnie wytłoczone otwory |
| Podpory dachowe | Typy przesuwne i stałe, różne wysokości | Z izolującą przekładką |
| Wkręty samowiercące | Podkładka EPDM, zakres temperatur -45°C do 120°C | Powłoka określa odporność na korozję |
| Rynny stalowe | Ocynkowane lub nierdzewne, 1,0–2,0 mm | Stal nierdzewna do obszarów przybrzeżnych |
| Miganie i przycinanie | Ocynkowane lub malowane barwnie, 0,4–0,8 mm | Profil dopasowany do typu panelu |
| Izolacja | Wełna skalna, wełna szklana, 50–150 mm | Wybierane na podstawie wymagań termicznych |
| Oddychająca membrana | typ PE, szerokość 1,0–1,5 m | Wodoodporny i paroprzepuszczalny |
| Obowiązująca norma | JGJ/T 473-2019 | Inżynieria systemów obudowy metalowej |
Dla systemów dachowych:Rozstaw płatwi, typ wspornika i profil panelu muszą być do siebie dopasowane. Podpory przesuwne są standardem w przypadku dachów na rąbek stojący, aby zapewnić kompensację ruchów termicznych. Wysokość podpory musi odpowiadać grubości izolacji, aby uniknąć ściskania.
Dla systemów ściennych:Płatwie w kształcie litery C są zwykle wystarczające. Sposób mocowania zależy od profilu panelu ściennego i obciążenia wiatrem. Wkręty samowiercące z podkładkami EPDM są typowe dla odsłoniętych ścian łączników; W przypadku paneli architektonicznych można zastosować ukryte łączniki.
Dla środowisk korozyjnych:Określ rynny ze stali nierdzewnej, powlekane łączniki i płatwie powlekane aluminium i cynkiem. Podkładki EPDM muszą być kompatybilne z powłoką panelu i lokalnym klimatem.
W przypadku dachów o dużej rozpiętości:Płatwie w kształcie litery Z z wstępnie wyciętymi otworami zapewniają lepsze wyrównanie drenażu i wsparcie panelu. W przypadku dachów o dużym natężeniu opadów konieczne może okazać się odwodnienie podciśnieniowe.
Montaż płatwi:Przed montażem zaznacz linie układu na głównej ramie stalowej. Rozstaw płatwi musi być zgodny z rysunkiem projektowym. Połączenia pomiędzy płatwiami a ramą główną muszą być całkowicie dokręcone, a tam, gdzie jest to wymagane, należy zainstalować pręty ukośne, aby zapobiec ruchom bocznym.
Instalacja klipsa pomocniczego:Zamontuj zaciski w tym samym kierunku, co kolejność układania paneli. Podstawa klipsa musi być solidnie przymocowana do płatwi. Sprawdź, czy element dystansowy izolujący jest prawidłowo umieszczony, aby uniknąć mostków termicznych.
Mocowanie panelu:W przypadku systemów z rąbkiem stojącym, zamocuj panele na zaciskach i zszyj je za pomocą skalibrowanego sprzętu. Unikaj nadmiernego dokręcania wkrętów samowiercących w odsłoniętych systemach elementów złącznych, ponieważ może to spowodować uszkodzenie podkładki EPDM i zmniejszenie szczelności na warunki atmosferyczne.
Montaż rynien i obróbek blacharskich:Upewnij się, że rynny są nachylone w kierunku punktów wylotowych. Uszczelnij wszystkie połączenia zakładkowe i przejścia. Obróbka blacharska musi prawidłowo zachodzić na żebra panelu, aby zapobiec spływaniu wody za okładzinę.
Elementy systemu nośnego przystosowane są do współpracy z pełną gamą metalowych paneli osłonowych dostarczanych przez firmę SENBO m.inProfilowane blachy stalowe, Płyty warstwowe z wełny skalnej, Panele aluminiowo-magnezowo-manganowe, IPanele perforowane. Na przykład układ płatwi w ścianie z płyt warstwowych różni się od układu w przypadku ściany z blachy profilowanej o pojedynczej warstwie ze względu na różnice w możliwościach rozpinania. Nasz zespół inżynierów może dostarczyć rysunki układu, które koordynują podpory konstrukcyjne z wybranym typem panelu.
Przesuwne wsporniki umożliwiają panelowi dachowemu przesuwanie się wzdłuż jego długości wraz ze zmianą temperatury. Zmniejsza to naprężenia termiczne i zapobiega zmęczeniu elementu złącznego. Podpory stałe stosuje się w punktach utwierdzenia, takich jak okapy i kalenice. W przypadku dachu z rąbkiem stojącym większość klipsów to klipsy przesuwne, a klipsy stałe są używane tylko w określonych miejscach.
Rozstaw płatwi zależy od profilu panelu, grubości blachy, obciążenia wiatrem i obciążenia śniegiem. Mocniejsze panele z wyższymi żebrami mogą rozciągać się na większe odległości i wymagają mniejszej liczby płatwi. Rozstaw należy zweryfikować w drodze obliczeń konstrukcyjnych dla każdego projektu. Nasz zespół techniczny może polecić odpowiedni układ w oparciu o wybrany panel.
W przypadku obszarów przybrzeżnych należy zastosować elementy złączne z powłoką o wysokiej odporności na korozję. Odpowiednie są elementy złączne ze stali nierdzewnej lub te z grubą powłoką cynkowo-aluminiową. Podkładka EPDM musi być również odporna na promieniowanie UV i kompatybilna z powłoką panelu, aby zapewnić szczelność strugoszczelną.
Tak. Istnieje możliwość wykonania klipsów nośnych, obróbek blacharskich i zamknięć w celu dopasowania do niestandardowych kształtów paneli. Dostarcz rysunek profilu panelu i wymagania konstrukcyjne projektu, aby można było wybrać lub wyprodukować odpowiednie komponenty.
Można dostarczyć certyfikaty materiałowe, raporty dotyczące powłok i raporty z testów produktu. W przypadku płatwi i elementów złącznych dostępne są certyfikaty badań walcowni. W przypadku projektów wymagających dodatkowej dokumentacji zgodności, takiej jak uwagi dotyczące odporności ogniowej lub obliczeń konstrukcyjnych, można je dostarczyć na żądanie.
