Materiały budowlane SENBOdostarcza rury spustowe ze stali malowanej kolorowo jako część asortymentu metalowych produktów do odwadniania budynków. Rury te przeznaczone są do stosowania w zewnętrznych systemach rynnowych budynków o konstrukcji stalowej, gromadząc i odprowadzając wodę deszczową z dachów. Powszechnie stosowane są w zakładach przemysłowych, magazynach logistycznych i budynkach użyteczności publicznej o dużej rozpiętości.

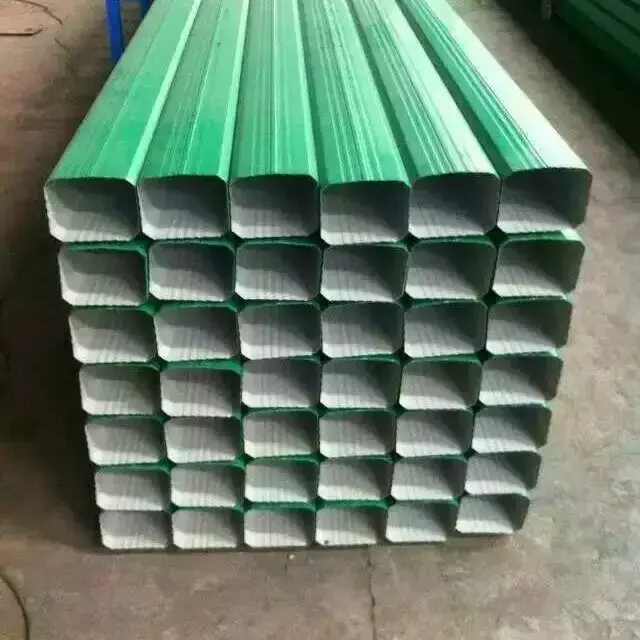

Rury spustowe ze stali malowanej kolorowo to architektoniczne rury spustowe o przekroju prostokątnym lub kwadratowym. Produkowane są z kolorowo powlekanych blach stalowych przy użyciu procesów obróbki na zimno, takich jak formowanie na rolkach i blokowanie.
W produkcie jako materiał bazowy wykorzystuje się blachę stalową powlekaną organicznie, zazwyczaj w gatunkach takich jak Q235B lub DX51D+Z. Opcje powlekania powierzchni obejmują PE (poliester) lub PVDF (fluorokarbon), aby spełnić różne wymagania dotyczące odporności na warunki atmosferyczne.
Zgodnie ze standardami kontroli i odbioru, gramatura powłoki cynkowej na podłożach Al-Zn lub ocynkowanych wynosi zazwyczaj co najmniej 150 g/m². Grubość powłoki fluorowęglowej PVDF wynosi co najmniej 25 μm, a powłoka poliestrowa co najmniej 20 μm.
Testowanie surowców opiera się głównie na normie GB/T 12754 „Blachy i taśmy stalowe powlekane organicznie”. Odbiór gotowych produktów i montaż odbywa się zgodnie z normą CECS 380-2014 „Specyfikacja techniczna dotycząca stosowania pokryć dachowych i ścian z blachy profilowanej” oraz GB 50242 „Kodeks akceptacji jakości konstrukcji budynków zaopatrzenia w wodę, odprowadzania wody i ogrzewania”.
Standardowe produkty formowane maszynowo mają przede wszystkim przekroje prostokątne lub kwadratowe, np. 95×133 mm i 144×108 mm. Grubość ścianek wynosi zazwyczaj od 0,4 mm do 0,6 mm, a produkty o grubości 0,8 mm mogą być również wykonane na zamówienie. Standardowe długości wynoszą 6 lub 12 metrów, ale dostępne są długości niestandardowe, aby spełnić wymagania projektu.
Kolory można dobierać w oparciu o standardową kartę kolorów RAL, aby zapewnić wizualną harmonię ze ścianami zewnętrznymi budynków o konstrukcji stalowej.
Produkty są podzielone według metody produkcji na dwa typy:

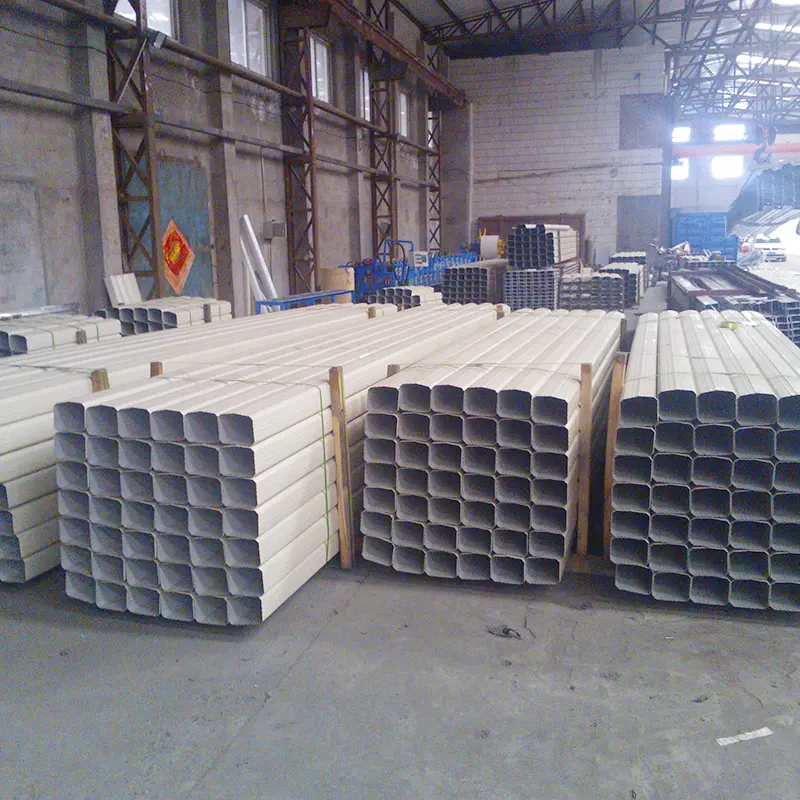

Rury spustowe formowane maszynowo:Produkty o standardowych specyfikacjach, produkowane partiami na liniach produkcyjnych, oferujące wysoką wydajność i spójne wymiary.
Rury spustowe produkowane na zamówienie:Produkowane przy użyciu technik ręcznego gięcia i mechanicznego łączenia, aby spełnić wymagania dotyczące specjalnych specyfikacji lub wymiarów ponadgabarytowych.
W odróżnieniu od standardowych rur PCV, rury spustowe ze stali powlekanej kolorowo nie ulegają starzeniu, pękaniu ani pękaniu na skutek rozszerzalności i kurczenia się pod wpływem ciepła. W wyjątkowo zimnych regionach, takich jak północno-wschodnie i północno-zachodnie Chiny, rury PCV są podatne na zamarzanie i pękanie z powodu kruchości w niskich temperaturach. Rury spustowe ze stali malowanej kolorowo wykorzystują odporność metalu na niskie temperatury i nie ulegają uszkodzeniom związanym z zamarzaniem nawet przy ekstremalnie niskich temperaturach. Oczekiwany okres użytkowania wynosi 15–20 lat, czyli od trzech do pięciu razy dłużej niż w przypadku rur PCV.
Standardowe specyfikacje opracowane fabrycznie spełniają potrzeby większości konwencjonalnych projektów. W przypadku specjalistycznych projektów inżynieryjnych obejmujących duże objętości odwodnienia dachu, istnieje możliwość wykonania niestandardowych rozmiarów.
W przypadku projektu YTO Express Logistics Park rozległa powierzchnia dachu i ekstremalna objętość drenażu podczas ulewnych opadów oznaczały, że największa standardowa specyfikacja (180×125 mm) była niewystarczająca. Producent zastosował techniki ręcznego gięcia i mechanicznego łączenia, aby wyprodukować niestandardowe, bardzo duże rury spustowe o wymiarach 245 × 200 mm, w połączeniu z dużymi kolankami o wysokości prawie 1,8 metra. Aby zapewnić stabilność konstrukcji, w instalacji zastosowano proces podwójnego nitowania. Po instalacji wydajność drenażu wzrosła o 40% w porównaniu z pierwotnym projektem.
Instalacja rur spustowych ze stali malowanej kolorowo musi spełniać następujące kryteria akceptacji. Odchylenie pionowe nie może przekraczać 3 mm na wysokość kondygnacji. Obejmy rurowe muszą być rozmieszczone w równych odstępach, nie większych niż 2 m. Długość zakładki połączeń musi wynosić co najmniej 30 mm. Połączenia należy zabezpieczyć nitami zrywalnymi lub śrubami.
Testy przepływu wody nie mogą wykazać żadnych wycieków ani problemów z odwrotnym nachyleniem. Wszelkie wycieki wykryte podczas testów poinstalacyjnych wymagają ponownej naprawy. Ostateczny odbiór zostanie wydany tylko wtedy, gdy w okresie ustabilizowanego ciśnienia nie zostaną zaobserwowane żadne spadki ciśnienia ani punkty wycieków.

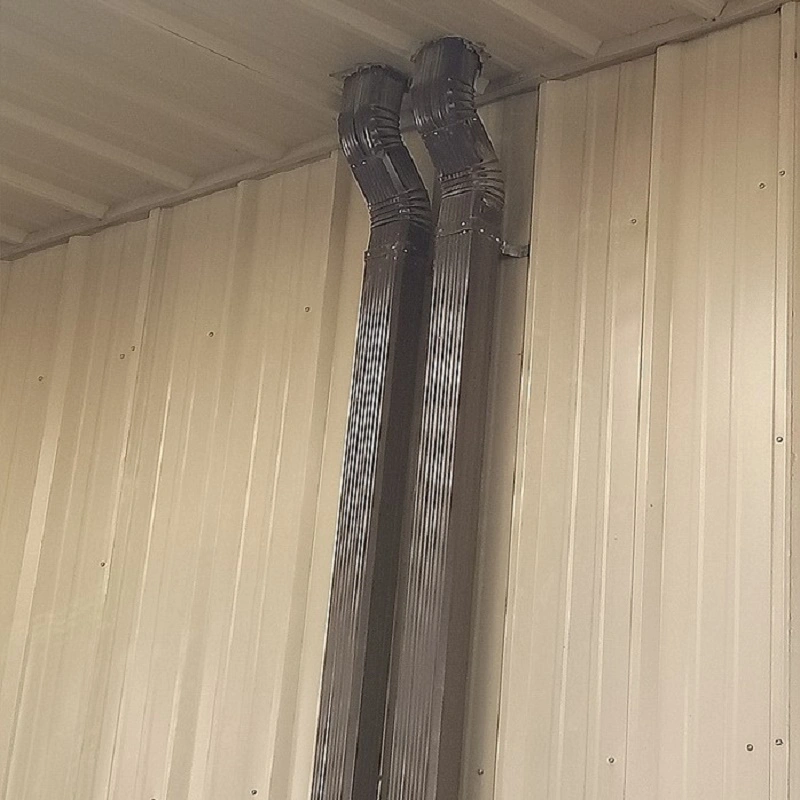

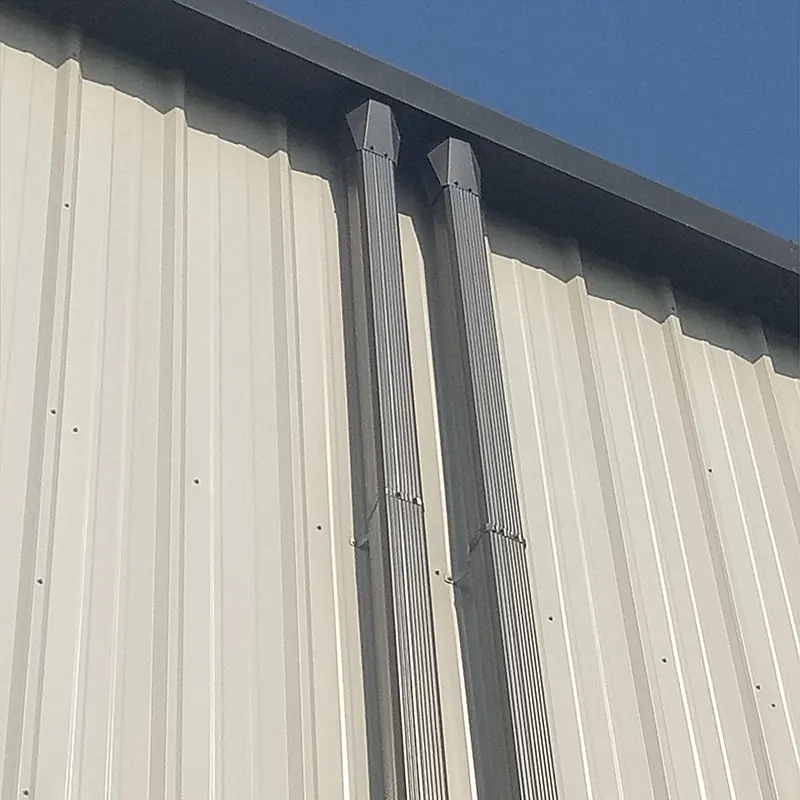

Rury spustowe, zaprojektowane do stosowania w budynkach o konstrukcji stalowej, zapewniają czysty, opływowy wygląd. Kolory można dostosować do zewnętrznych ścian budynku, zapewniając wizualną harmonię ze stalowym pokryciem dachowym i okładzinami ściennymi. Dostępnych jest wiele złączek, takich jak kolana S, kolana pojedyncze i obejmy rurowe, umożliwiające montaż skomplikowanych systemów ściennych.
Z inżynierskiego punktu widzenia rury spustowe tworzą spójny system z rynienami stalowymi powlekanymi kolorowo i panelami ściennymi, zapewniając stałą żywotność. Daje to przewagę nad alternatywami ze stali nierdzewnej, które często wiążą się z wyższymi kosztami i widocznymi połączeniami spawanymi.
Poniższe parametry opierają się na standardowej produkcji i odpowiednich normach. Istnieje możliwość dostosowania do konkretnych wymagań projektu.
| Wskaźnik wydajności | Parametr/Specyfikacja | Norma / Uwagi |
|---|---|---|
| Materiał bazowy | Blacha stalowa malowana barwnie (Q235B / DX51D+Z) | Podłoże ocynkowane lub pokryte Al-Zn |
| Standard materiału podstawowego | GB/T 12754 | Blachy i taśmy stalowe powlekane kolorowo |
| Standard produktu gotowego | CECS 380-2014 | Specyfikacja techniczna dotycząca pokryć dachowych i konstrukcji ścian z blachy profilowanej |
| Wspólna grubość ścianki | 0,4–0,8 mm | Standardowo wykonane maszynowo: 0,4–0,6 mm |
| Masa powłoki cynkowej | ≥150 g/m² | Dwustronna powłoka |
| Grubość powłoki | PVDF ≥25 μm / PE ≥20 μm | Wybierane na podstawie stopnia starzenia |
| Standardowe specyfikacje | 95×133 mm, 108×144 mm, 130×100 mm, 180×125 mm | Przekrój prostokątny lub kwadratowy |
| Długość pojedynczej jednostki | 6 m (standard) / 12 m (maks.) | Możliwość dostosowania |
| Odporność na mgłę solną | ≥500 godz | Wymóg stosowania na zewnątrz |
| Żywotność usługi | 15–20 lat | Nadaje się do zimnych regionów |
| Rozstaw obejm rurowych | ≤2 m | Równomiernie rozłożone |
| Odchylenie pionowe | ≤3 mm/wysokość piętra | Wymóg odbioru instalacji |
1. Odporność na zimno i mróz.Materiał metalowy eliminuje nieodłączne wady rur PVC, takie jak starzenie się spowodowane rozszerzalnością i kurczeniem cieplnym oraz kruchość w niskich temperaturach. Wytrzymuje ujemne temperatury panujące w ekstremalnie niskich temperaturach w regionach północno-wschodnich i północno-zachodnich, a jego żywotność wynosi 15–20 lat.
2. Elastyczne specyfikacje.Produkty formowane maszynowo zaspokajają standardowe potrzeby rynku, natomiast ręczne dostosowywanie uwzględnia bardzo duże specyfikacje (np. 245 × 200 mm) i niestandardowe rozmiary w przypadku specjalnych wymagań dotyczących odwadniania.
3. Koordynacja architektoniczna.Kolory można dostosować zgodnie ze standardami RAL, aby dopasować je do zewnętrznej części budynków o konstrukcji stalowej. Różnorodność akcesoriów zapewnia integrację systemu odwadniającego z estetyką budynku.
4. Weryfikowalne standardy materiałowe.Wyprodukowano zgodnie z GB/T 12754 i CECS 380-2014. Funkcje obejmują warstwę ocynkowaną o gramaturze co najmniej 150 g/m², grubość powłoki spełniającą wymagania dotyczące odporności na warunki atmosferyczne i odporność na mgłę solną wynoszącą co najmniej 500 godzin.
5. Jasne kryteria instalacji i akceptacji.Specyfikacje obejmują odchylenie pionowe nie większe niż 3 mm na wysokość piętra, rozstaw obejm rurowych nie większy niż 2 m i długość zakładki co najmniej 30 mm. Odbiór następuje na podstawie testu szczelności przepływu wody po instalacji.
Dla zimnego klimatu:Wybierz rury spustowe ze stali malowanej kolorowo zamiast PCV, aby uniknąć kruchości w niskich temperaturach. Upewnij się, że gramatura i rodzaj powłoki cynkowej są odpowiednie dla lokalnych warunków pogodowych.
W przypadku dużych powierzchni dachowych:Oblicz wymaganą wydajność drenażu na podstawie lokalnej intensywności opadów i powierzchni dachu. Jeżeli standardowe specyfikacje są niewystarczające, należy rozważyć wykonanie na zamówienie wielkogabarytowych rur spustowych.
Dla środowisk przybrzeżnych lub przemysłowych:Sprawdź, czy rodzaj powłoki (PE lub PVDF) i masa powłoki cynkowej spełniają wymagania dotyczące odporności na korozję. Raporty z testów mgły solnej są dostępne na żądanie.
Podczas instalacji:Postępuj zgodnie z kryteriami akceptacji dotyczącymi odchylenia pionowego, rozstawu obejm rurowych i długości zakładki. Do połączeń należy używać nitów zrywalnych lub śrub i przeprowadzić próbę przepływu wody, aby potwierdzić brak wycieków przed ostatecznym odbiorem.
1.Zorganizowane systemy odwadniania dachów dla hut przemysłowych i magazynów logistycznych, kompatybilne z rynnami zewnętrznymi ze stali barwionej.
2.Metalowe odwadnianie dachów budynków użyteczności publicznej o dużej rozpiętości, w tym stadionów, centrów wystawowych i dużych supermarketów.
3.Odwadnianie dachów w zimnych regionach, stanowiące alternatywę dla rur PCV w północno-wschodnich i północno-zachodnich Chinach.
4.Dachy wielkopowierzchniowe i projekty wymagające dużej wydajności drenażu, z możliwością dostosowania niestandardowych specyfikacji dużych średnic.
Rury spustowe ze stali malowanej kolorowo są mniej podatne na kruchość i pękanie w niskich temperaturach w porównaniu do rur PVC. Oferują również lepszą koordynację z zewnętrznymi elementami budynków o konstrukcji stalowej i dłuższą żywotność. PVC może być lżejszy i tańszy, ale stalowe rury spustowe zapewniają większą trwałość w ekstremalnych klimatach.
Niestandardowe rozmiary można wykonać na zamówienie, stosując techniki ręcznego gięcia i mechanicznego zszywania. Na przykład dla dużych parków logistycznych wyprodukowano bardzo duże rury spustowe, takie jak 245×200mm. Skontaktuj się z naszym zespołem technicznym i przeprowadź obliczenia drenażu, a my zarekomendujemy odpowiedni rozmiar niestandardowy.
Kluczowe punkty kontrolne obejmują odchylenie pionowe nie większe niż 3 mm na wysokość piętra, rozstaw obejm rurowych nie większy niż 2 m i długość zakładki co najmniej 30 mm. Po instalacji należy przeprowadzić próbę przepływu wody, aby potwierdzić, że nie ma wycieków ani odwrotnego nachylenia.
Tak. Kolory można wybrać ze standardowej palety kolorów RAL, aby dopasować je do ścian zewnętrznych budynku, stalowego pokrycia dachowego i okładzin ściennych. Pomaga to wizualnie zintegrować system odwadniający z ogólnym projektem budynku.
Proszę podać rozmiar rury, grubość ścianki, długość, kolor (kod RAL, jeśli jest dostępny), ilość oraz to, czy preferowane są produkty formowane maszynowo, czy produkowane na zamówienie. Należy również wskazać lokalizację projektu i wszelkie szczególne warunki środowiskowe, takie jak ekspozycja na wybrzeże lub ekstremalne zimno.
Tianjin SENBO Building Materials Technology Co., Ltd. jest producentem rur spustowych ze stali powlekanej kolorowo, rur spustowych z aluminium powlekanego kolorowo, paneli do oświetlenia dziennego FRP i innych produktów z powłokami metalowymi. Nasza baza produkcyjna znajduje się w Strefie Rozwoju Gospodarczego Jinghai w Tianjin w Chinach i jest wyposażona w zautomatyzowane linie produkcyjne oraz czterostopniowy proces kontroli jakości. Aby uzyskać więcej informacji na temat naszej fabryki, certyfikatów, możliwości testowania i referencji projektów, odwiedź naszą stronęO nasstrona lubskontaktuj się z naszym zespołem inżynierów.
