Listwa dachowa poddana obróbce ciśnieniowej

Obrobione ciśnieniowo łaty dachowe wykonane z taśmy stalowej służą jako konstrukcja nośna dla dachówek na pochyłych dachach. Są one kształtowane metodą walcowania na zimno i mają zastąpić listwy drewniane, które z czasem mogą gnić, przyciągać owady lub tracić wytrzymałość. SENBO prowadzi rejestry kontroli przychodzących pod kątem grubości taśmy i masy powłoki, a linie do formowania rolek są regularnie sprawdzane pod kątem dokładności profilu. Przed dostawą łaty są przycinane na wymaganą długość.

Materiał i odpowiednie normy

Głównym surowcem jest taśma stalowa powlekana stopem Al-Zn w gatunku G550 z powłoką AZ150. Powłoka zawiera wagowo około 55% aluminium i 43,5% cynku, co daje lepszą ochronę przed korozją niż zwykła taśma ocynkowana. Stal musi wykazywać wytrzymałość na rozciąganie co najmniej 370 MPa, granicę plastyczności co najmniej 265 MPa i wydłużenie po zerwaniu co najmniej 26%. Badanie w mgle solnej jest zgodne z GB/T 10125-2012, natomiast badanie rozciągania zgodnie z GB/T 228.1-2010. Minimalna grubość nominalna 0,8 mm dotyczy łat z dachówek metalowych w przypadku dachów skośnych.

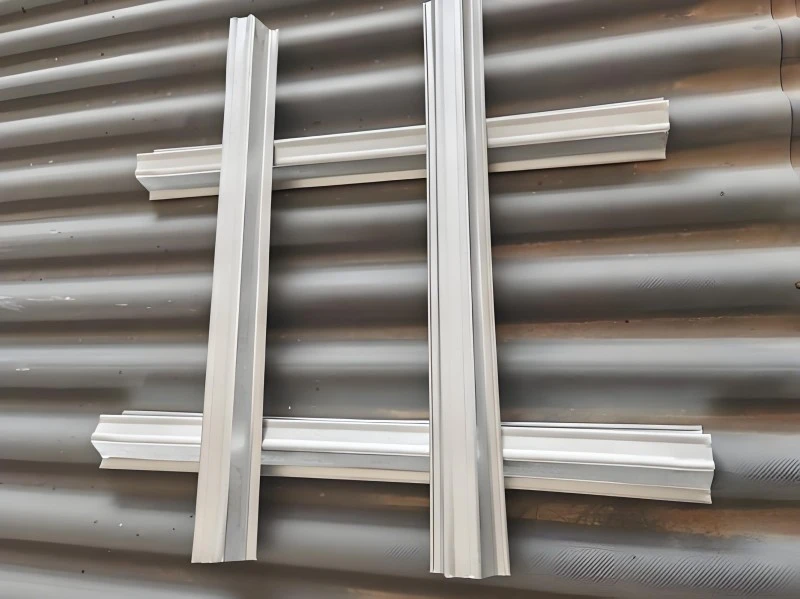

Dostępne kształty i rozmiary

• Profil kątowy, np. L30×4 mm, stosowany na stromych zboczach lub tam, gdzie wymagane są duże obciążenia.
• Płaskownik, powszechnie 25×5 mm.

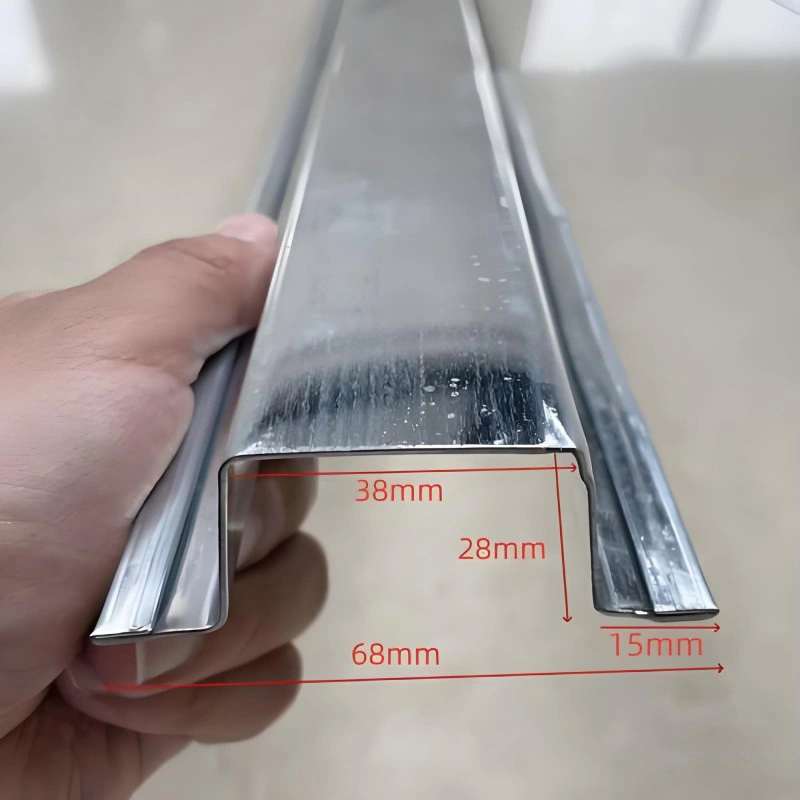

• Profil Omega, utworzony z taśmy pokrytej Al-Zn i mocowany za pomocą specjalnie zaprojektowanych wsporników i klipsów.

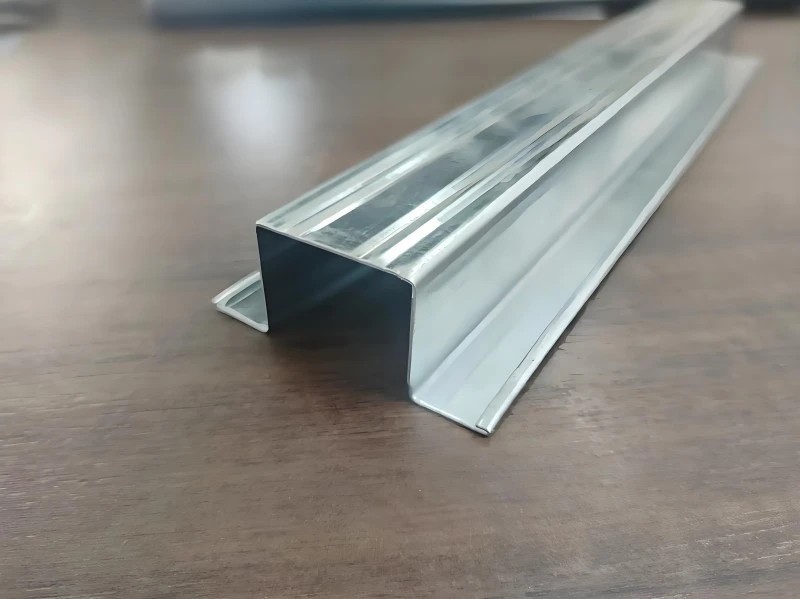

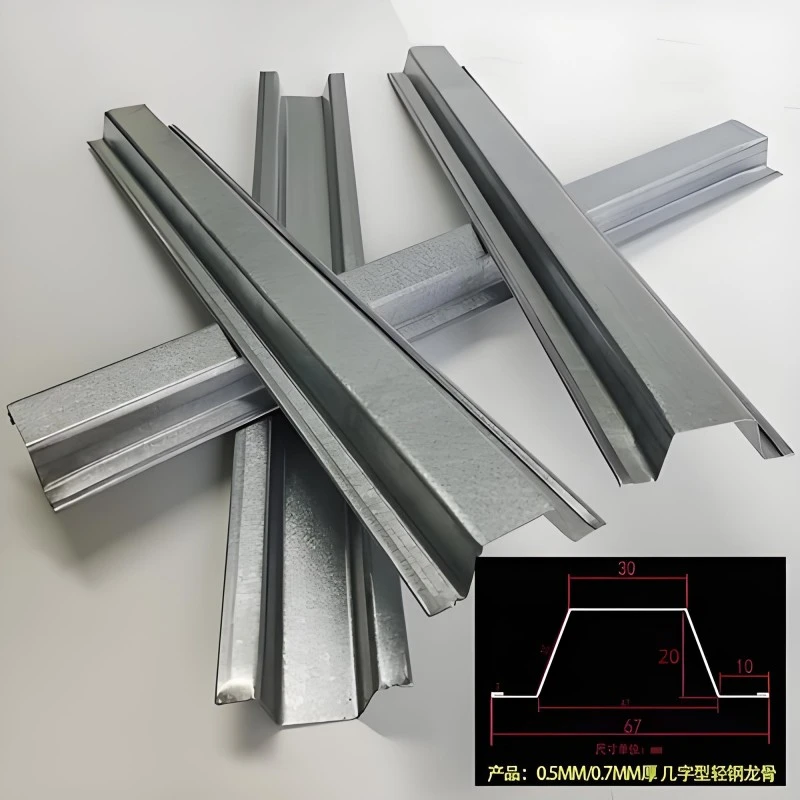

• Kanał kapeluszowy, odpowiedni do lekkich pokryć, takich jak płytki metalowe pokryte kamieniem.

Standardowe elementy mają długość od 3 m do 4 m, ale na zamówienie dostępne są dłuższe długości. Rozstaw łat dachowych poddanych obróbce ciśnieniowej odpowiada efektywnemu pokryciu dachówki i zwykle mieści się w zakresie od 300 mm do 370 mm. Nałożona powłoka ma grubość co najmniej 85 µm. Jeśli projekt wymaga określonego wyglądu, można dodać kolorowe wykończenia z poliestru lub PVDF.

Tabela kluczowych danych

Dowody z ukończonych dachów

Zachowanie obciążenia na stromych zboczach

System łat został poddany testom obciążeniowym w projekcie z dachem o nachyleniu od 45° do 60°. W nowym kampusie szkoły średniej hrabstwa Minquan, ocynkowane listwy kątowe L30×4 mm umieszczono w odstępach 340 mm pod płytkami spiekanymi o wymiarach 300×400 mm. Siły wiatru przechodzą przez płytki do łat za pomocą opasek z drutu miedzianego i zaprawy, a następnie do ramy głównej poprzez kontrłaty przyspawane do osadzonych płyt. Testy rozciągania potwierdziły, że zespół spełnił projektowe obciążenie wiatrem. Listwy wykonane ze stali pokrytej Al-Zn G550 stosowane są również na dużych dachach takich jak terminale lotniskowe czy stadiony, gdzie wymagana jest długoterminowa sztywność i trwałość powłoki.

Wydajność korozji

Testy w mgle solnej na listwach pokrytych AZ150 wykazały wyraźną poprawę w porównaniu ze zwykłą taśmą ocynkowaną. Połączenie aluminium i cynku w powłoce zapewnia ochronę i spowalnia pełzanie rdzy na krawędziach ciętych. Wykończenie organiczne o minimalnej grubości 85 μm stanowi dodatkową barierę w wilgotnych przestrzeniach dachowych.

Odporność na atak biologiczny

Listwy drewniane w ciepłym i wilgotnym klimacie mogą zostać uszkodzone przez termity i gnicie grzybów. Listwy stalowe nie wspierają działalności owadów i nie chłoną wilgoci. Ta właściwość sprawia, że ​​nadają się do południowych regionów przybrzeżnych i obszarów o dużej presji termitów. Dane z dużych budynków użyteczności publicznej pokazują, że listwy stalowe Al-Zn pozostają w użyciu przez ponad 30 lat bez wymiany.

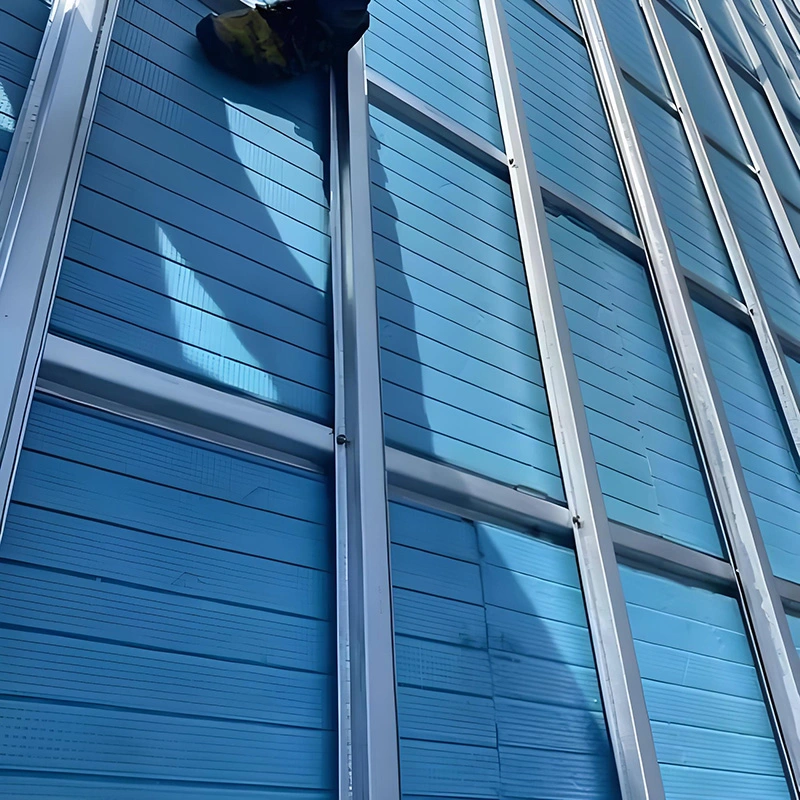

Metoda budowy stromego dachu

W projekcie Minquan całkowita powierzchnia piętra osiągnęła 255 000 m², a nachylenie dachu wahało się od 45° do 60°. Sekwencja budowy rozpoczęła się od wypoziomowania kontrłat, następnie zamocowania łat, następnie ułożenia płytek za pomocą dwużyłowych opasek z drutu miedzianego i sklejenia zaprawy polimerowej. Takie podejście zapobiegło przesuwaniu się płytek po stromej powierzchni i zapewniło wodoszczelność dachu. Tę samą sekwencję można dostosować do innych budynków o stromym nachyleniu.

Godne uwagi funkcje

• Wytrzymałość i sztywność są stałe na całej długości, w przeciwieństwie do drewna, które może różnić się słojami i sękami.
• Powłoka metaliczna i opcjonalne malowanie zapewniają długotrwałą ochronę w wilgotnym lub nadmorskim powietrzu.
• Cięcie i mocowanie są szybkie. Wstępnie przycięte długości zmniejszają ilość pracy i odpadów na miejscu.
• Listwy stalowe nadają się w całości do recyklingu i nie wymagają stosowania chemicznych środków konserwujących drewno.
• Produkowanych jest kilka przekrojów dostosowanych do płytek ceramicznych, betonowych, metalowych i kamiennych.

Gdzie produkt jest używany

• Spadziste dachy domów, klubów i niskich mieszkań.
• Wielkogabarytowe dachy publiczne, takie jak terminale, hale sportowe i budynki wystawowe.
• Strome dachy o nachyleniu 45° i więcej oraz miejsca o dużym ssaniu wiatru.
• Budynki w regionach wilgotnych lub aktywnych termitów, gdzie drewno nie jest odpowiednie.
• Mocowanie dachówek na dachach o konstrukcji stalowej.

Wskazówki dotyczące witryny

• Przed zamocowaniem łat należy sprawdzić poziom płaszczyzny dachu. Do skorygowania nierówności podłoża należy zastosować kontrłaty.
• Zamocuj łaty za pomocą wspornika lub klipsa określonego dla profilu. Unikaj nadmiernego dokręcania, które może zniekształcić sekcję.
• Dopasuj każdy kurs do linii sznurka. Małe błędy mnożą się na zboczu i wpływają na pokrycie płytek.
• Pokryj obcięte końce farbą zaprawkową bogatą w cynk lub kompatybilną, aby przywrócić ochronę przed korozją.
• W przypadku stromych zboczy zabezpiecz płytki za pomocą opasek zaciskowych lub kleju, jak pokazano na zatwierdzonym rysunku.

Pytania zadawane przez wykonawców

Jaka jest trwałość listew metalowych w porównaniu z drewnem impregnowanym?

Drewno impregnowane może przetrwać wiele lat, ale jego działanie zależy od retencji środków konserwujących i ekspozycji. Listwy stalowe z powłoką AZ150 nie gniją, nie pękają i nie są podatne na działanie termitów. W lokalizacjach przybrzeżnych lub o dużej wilgotności stal jest często bardziej przewidywalnym wyborem.

Jaki kształt listwy jest odpowiedni dla konkretnej płytki?

Instrukcja montażu producenta płytek zwykle określa wymagany przekrój łat i odstępy. Sekcje kątowe i płaskie są powszechne pod ciężkimi płytkami glinianymi lub betonowymi. Profile omega i hat są lżejsze i często stosowane w połączeniu z płytkami metalowymi lub kompozytowymi. Potwierdź kompatybilność przed złożeniem zamówienia.

Czy łaty można stosować pod dachówkę fotowoltaiczną?

Płytki fotowoltaiczne mają specyficzne wymagania dotyczące montażu i obciążenia. Profil łat i rozstaw należy sprawdzić zgodnie z instrukcjami producenta płytek fotowoltaicznych. Aby wytrzymać dodatkowy ciężar i obciążenie wiatrem, mogą być potrzebne dodatkowe mocowania lub wzmocnione listwy.

Jaka gramatura powłoki jest najlepsza dla projektu nadmorskiego?

AZ150 to zwykle minimum dla ekspozycji morskiej. W bardzo agresywnym, zasolonym powietrzu może być wymagana grubsza powłoka lub stal nierdzewna. Najpierw należy określić kategorię korozyjności atmosferycznej, a następnie dopasować ją do dostępnych opcji powłok.

Jakość i dokumentacja

Przed rozpoczęciem produkcji certyfikat walcowni taśm jest sprawdzany pod kątem gatunku, masy powłoki i właściwości mechanicznych. Kontrole wymiarowe podczas formowania grubości otuliny, głębokości profilu i prostoliniowości. W przypadku większych zamówień próbki można przesłać do niezależnej próby w komorze solnej lub na rozciąganie. Kontrola dostawy powinna potwierdzić długość, profil i brak uszkodzeń powłoki.

Elementy do potwierdzenia przed złożeniem zamówienia

• Nachylenie dachu i projektowe obciążenie wiatrem, aby wybrać odpowiedni przekrój i grubość.
• Rodzaj płytki i wymagany rozstaw łat zgodnie z zaleceniami producenta płytek.
• Kategoria korozyjności obiektu, która decyduje o wyborze powłoki.
• Sposób połączenia z główną konstrukcją dachu, łącznie ze szczegółami kontrłaty lub wspornika.
• Limity długości transportowej, które mogą mieć wpływ na to, czy łaty są dostarczane w długościach długich czy standardowych.
