Materiały budowlane SENBOjest producentem i dostawcą systemów wiatrochronnych i przeciwpyłowych dla zewnętrznych składowisk materiałów sypkich. Nasza podstawowa baza produkcyjna znajduje się w Strefie Rozwoju Gospodarczego Jinghai w Tianjin w Chinach. Specjalizujemy się w perforowanych panelach metalowych i elastycznej siatce tkanej do wymagających zastosowań przemysłowych i portowych.
Nasze produkty zostały sprawdzone podczas testów w tunelu aerodynamicznym, symulacji numerycznych i pełnowymiarowych projektów terenowych, takich jak instalacja wiatrochronów o długości 14 km w terminalu Fangchenggang. Łączymy inżynierię konstrukcyjną, konstrukcję aerodynamiczną i trwałość materiałów, aby dostarczać niezawodne rozwiązania w zakresie kontroli zapylenia, które spełniają normy ochrony środowiska.

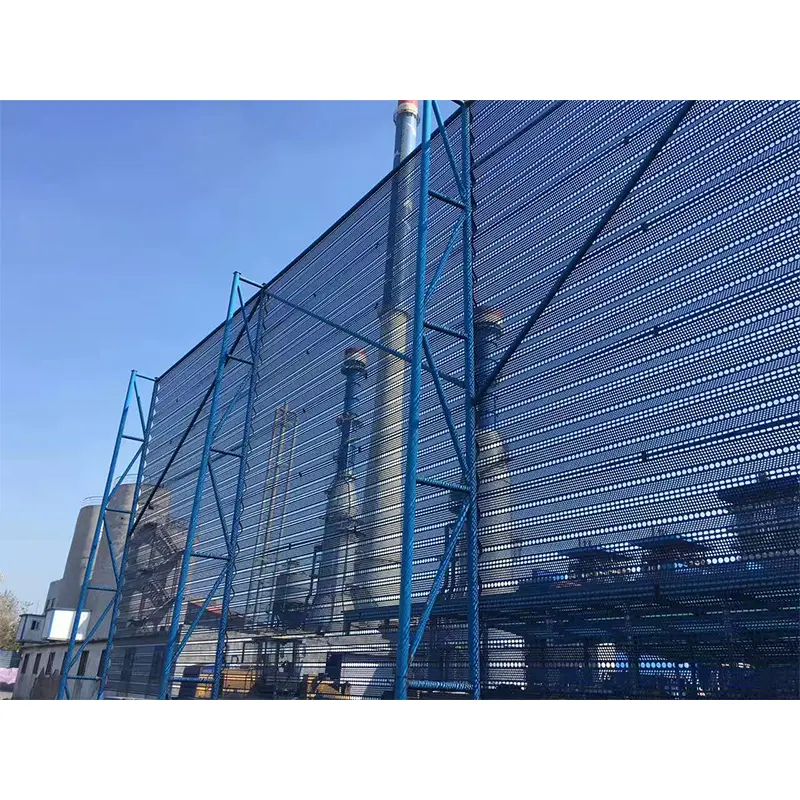

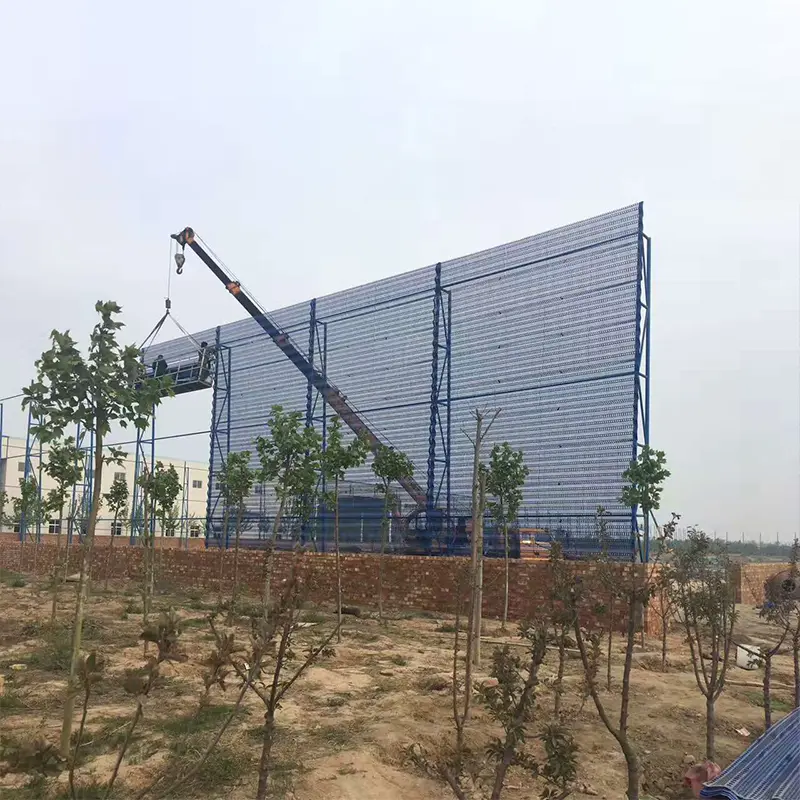

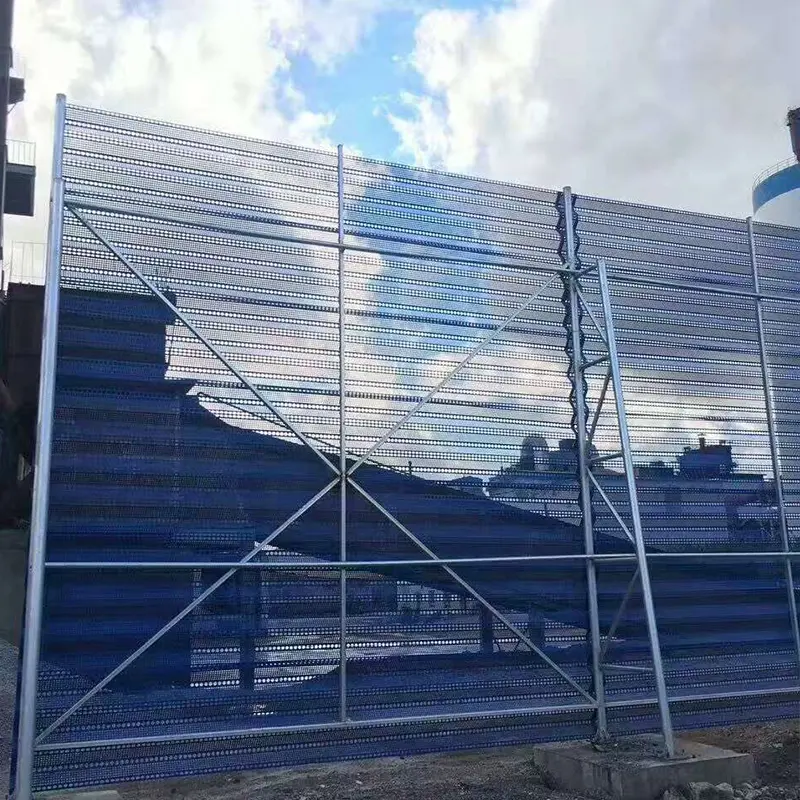

Siatka chroniąca przed wiatrem i kurzem, znana również jako ściany chroniące przed wiatrem lub bariery przeciwpyłowe, składa się z perforowanych metalowych paneli lub siatki z tkaniny polimerowej zamontowanej na stalowej konstrukcji nośnej. Zazwyczaj instalowane po stronie nawietrznej lub wokół obwodu składowisk materiałów sypkich na świeżym powietrzu, obiekty te ograniczają rozprzestrzenianie się pyłu poprzez zmianę naturalnego pola przepływu wiatru.
Kiedy zapylony strumień powietrza przechodzi przez osłonę przeciwwiatrową i siatkę przeciwpyłową, eliminowanie pyłu odbywa się za pomocą trzech mechanizmów. Po pierwsze, zmniejsza prędkość napływającego wiatru i energię kinetyczną. Po drugie, minimalizuje turbulencje prądów wirowych na obszarze składowiska, aby zapobiec unoszeniu się pyłu w powietrzu. Po trzecie, wykorzystuje porowatą strukturę do rozproszenia i redystrybucji części energii przepływu powietrza, utrzymując w ten sposób prędkość tarcia wiatru na powierzchni placu poniżej progu zawieszania pyłu.
Produkty są podzielone na dwa główne typy w zależności od materiału.

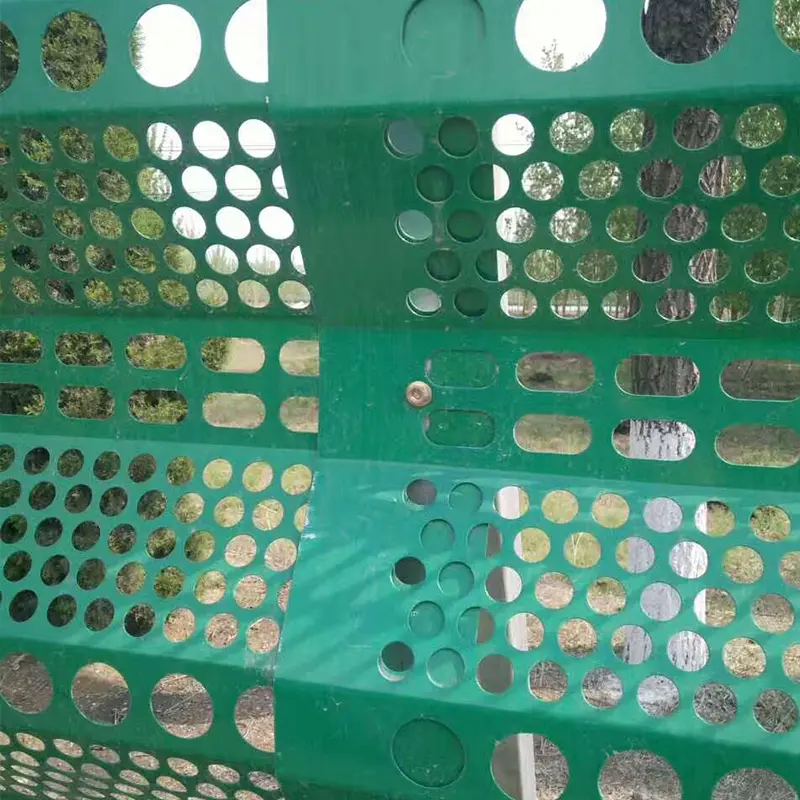

1. Perforowane panele metalowe:Produkowane z materiałów podstawowych, takich jak stal niskowęglowa, stal ocynkowana, stal malowana barwnie, stop aluminiowo-magnezowy lub stal nierdzewna. Procesy obejmują cięcie, gięcie, perforowanie, profilowanie, czyszczenie i elektrostatyczne malowanie proszkowe.
Typy obejmują konstrukcje z jednym pikiem (szerokość po uformowaniu 250–500 mm), dwuszczypem (szerokość po uformowaniu 400–600 mm) i potrójnym pikiem (szerokość po uformowaniu 825 mm), z wysokością pików w zakresie od 50 do 100 mm. Testy w tunelu aerodynamicznym potwierdziły, że wysokość szczytu wynosząca 75 mm zapewnia optymalną ochronę przed wiatrem w testowanych warunkach.
2. Elastyczne tkane siatki:Wykonane z polietylenu o dużej gęstości (HDPE) z dodatkami takimi jak stabilizatory UV, środki przeciwstarzeniowe i środki zmniejszające palność, produkowane w specjalistycznym procesie tkania.
Specyfikacje obejmują gramaturę 200–500 g/m², oczka oczek 3–5 mm i szerokość 1–5 m (z możliwością łączenia); standardowa długość rolki wynosi 100 m. Kluczowe cechy obejmują ognioodporność (czas opóźniania płomienia > 4 s), wysoką wytrzymałość na rozciąganie na jednostkę szerokości (220 kN/m) i odporność na uderzenia.
Testy w tunelu aerodynamicznym wskazują, że panele wiatrochronne o porowatości 30% zapewniają najwyższą zmierzoną skuteczność ochrony przed wiatrem w testowanych warunkach. Idealna odległość chroniąca przed wiatrem wynosi w przybliżeniu 10-krotność wysokości netto, podczas gdy efektywna odległość osłonięta może osiągnąć w przybliżeniu 16-krotność wysokości netto w tej samej konfiguracji testowej. W warunkach słabego wiatru średnia skuteczność tłumienia pyłu siatki sięga 89,77%; w warunkach silnego wiatru w połączeniu z systemem zraszania średnia wydajność sięga 87,55%. Siatka jednowarstwowa zapewnia tłumienie pyłu na poziomie 65–85% w oparciu o przywołaną metodę pomiaru, natomiast siatka dwuwarstwowa może przekraczać 95%.
Zmniejszając prędkość napływającego wiatru i wewnętrzne ciśnienie wiatru, jednocześnie rozpraszając część energii przepływu powietrza, elastyczne siatki blokujące wiatr i tłumiące kurz mogą obniżyć średnią prędkość wiatru w strefie osłoniętej o 70–90% w zmierzonych warunkach wiatru. Dokładna redukcja zależy od wysokości bariery, porowatości, kierunku wiatru i odległości od bariery.
Terminal Fangchenggang zainstalował wiatrochron o wysokości 18 metrów i długości 14 km jako część zintegrowanego systemu kontroli zapylenia. W połączeniu z inteligentnymi środkami opryskowymi i kryjącymi stworzyło to kompleksowy, wielowymiarowy system ochrony. Po wdrożeniu średnie roczne stężenie całkowitych cząstek zawieszonych (TSP) spadło do 47,02 μg/m3, a poziom PM2,5 do 14,36 μg/m3. Te rzeczywiste dane projektowe potwierdzają skuteczność zintegrowanego systemu kontroli pyłu, łączącego bariery wiatrochronne, natryskiwanie i pokrycie materiałem. Dodatkowe szczegóły projektu i raporty z monitorowania są dostępne na żądanie.
Numeryczne badania symulacyjne wykorzystujące odkryty skład węgla jako studium przypadku wskazują, że układ z zamkniętą pętlą (prostokątny) zapewnia najlepsze wyniki w zakresie tłumienia pyłu. W konfiguracjach półzamkniętych (w kształcie litery U) umieszczenie bariery po stronie nawietrznej (przed przeważającym wiatrem) jest bardziej skuteczne niż umieszczenie jej po stronie zawietrznej (poniżej); układ w kształcie litery L umieszczony po stronie nawietrznej radzi sobie najgorzej w symulowanych warunkach.
Perforowane panele metalowe poddane próbom udarności, w których wykorzystano stalową kulę o masie 1 kg upuszczoną swobodnie z wysokości 1,5 metra, nie wykazały żadnych pęknięć ani przebić. Elastyczna tkana siatka charakteryzuje się wytrzymałością na rozciąganie 220 kN/m, a jej odporność na uderzenia spełnia normę GB16909-1997. Raporty z testów są dostępne na żądanie w celu sprawdzenia zgodności.
Wszystkie parametry wymienione poniżej opierają się na standardowej produkcji fabrycznej lub testach referencyjnych. Istnieje możliwość dostosowania do konkretnych wymagań projektu.
| Wskaźnik wydajności | Perforowany panel metalowy | Elastyczna tkana siatka | Podstawa testu / notatki |
|---|---|---|---|
| Materiał bazowy | Blacha ocynkowana Q235 / Stal malowana kolorowo / Stop Al-Mg / Stal nierdzewna | Polietylen o dużej gęstości (HDPE) | Dostępne certyfikaty materiałowe |
| Grubość materiału/waga | 0,5–1,5 mm | 200–500 g/m² | |
| Szerokość pojedynczej jednostki | Jednoszczytowy: 250–500 mm / Podwójny szczyt: 400–600 mm / Potrójny szczyt: 825 mm | 1–5 m (z możliwością łączenia) | |
| Wysokość szczytowa | 50–100 mm (optymalnie: 75 mm w testowanych warunkach) | Nie dotyczy | Test w tunelu aerodynamicznym |
| Współczynnik otwarcia / porowatość | 30% (optymalnie dla ochrony przed wiatrem w testowanych warunkach) | 40%–60% (przepuszczalność powietrza) | Odnośny test w tunelu aerodynamicznym |
| Jednowarstwowa skuteczność tłumienia pyłu | 65%–85% | 65%–85% | Na podstawie referencyjnej metody pomiaru |
| Dwuwarstwowy współczynnik tłumienia pyłu | ≥95% | ≥95% | Na podstawie referencyjnej metody pomiaru |
| Redukcja prędkości wiatru | 70–90% w strefie osłoniętej | 70–90% w strefie osłoniętej | W zmierzonych warunkach wietrznych |
| Obróbka powierzchniowa | Malowanie proszkowe elektrostatyczne | Dodatki odporne na promieniowanie UV i zmniejszające palność | |
| Ognioodporność | Niepalny (podłoże metalowe) | Czas uniepalnienia > 4s |
1. Znaczące i sprawdzalne ograniczenie zapylenia.Potwierdzony testami w tunelu aerodynamicznym i pomiarami w terenie, stopień tłumienia pyłu wynosi 65%–85% dla siatki jednowarstwowej i ≥95% dla siatki dwuwarstwowej. Projekt ochrony przed wiatrem o długości 14 km w Fangchenggang wykazał redukcję poziomów TSP do 47,02 μg/m3 w ramach zintegrowanego systemu kontroli zapylenia.
2. Naukowo uzasadniona zasada ochrony przed wiatrem.Zmniejsza prędkość wiatru na miejscu o 70–90% w strefie osłoniętej poprzez mechanizm potrójnego działania: zmniejszenie prędkości wiatru, minimalizowanie prądów wirowych i rozpraszanie energii przepływu powietrza.
3. Różnorodne materiały, elastyczny wybór.Perforowane panele metalowe zapewniają wysoką wytrzymałość, ognioodporność i odporność na starzenie, dzięki czemu nadają się do instalacji stałych. Elastyczna tkana siatka jest lekka, szybka w montażu i opłacalna, idealna do użytku tymczasowego lub na dużych składowiskach.
4. Odporny na warunki atmosferyczne i korozję, długi okres użytkowania.Panele metalowe pokryte są elektrostatyczną powłoką proszkową, która zapewnia odporność na promieniowanie UV i uderzenia. Elastyczna siatka zawiera dodatki UV i przeciwdziałające starzeniu, zapewniając trwałość w środowisku zewnętrznym.
5. Elastyczny układ, wysoka zdolność adaptacji.Można go konfigurować w różnych kształtach (np. prostokątnym, w kształcie litery U lub w kształcie litery L) i łączyć z systemami zraszania i zakrywania, tworząc kompleksowe, wielowymiarowe rozwiązanie do tłumienia pyłu, które można dostosować do placów składowych dowolnej wielkości.
1.Ochrona przed wiatrem i pyłem w odkrywkowych składowiskach węgla w kopalniach węgla, koksowniach i elektrowniach.
2.Kontrola zapylenia w stoczniach ładunków masowych w portach i terminalach, np. projekt 14-kilometrowej siatki chroniącej przed wiatrem w porcie Fangchenggang.
3.Bariery przeciwpyłowe dla składów materiałów na wolnym powietrzu w przemyśle stalowym, materiałów budowlanych i cementowym.
4.Kontrola zapylenia placów składowania węgla na stacjach odbioru i dystrybucji węgla na kolejach i autostradach.
5.Tymczasowe lub stałe zabezpieczenia przed wiatrem na placach budowy, drogach i korytarzach autostrad.
Dla składów węgla i zakładów przemysłu ciężkiego:Aby uzyskać optymalną ochronę przed wiatrem, należy rozważyć trwałe perforowane panele metalowe o porowatości 30% i wysokości szczytów 75 mm. Wybierz podłoże ocynkowane lub ze stopu Al-Mg z elektrostatyczną powłoką proszkową, aby zapewnić długoterminową odporność na korozję.
W przypadku terminali portowych i obszarów przybrzeżnych:Wybierz panele ze stopu Al-Mg lub stali nierdzewnej o wysokiej odporności na korozję. Rozważ wysokość bariery i obliczenia obciążenia wiatrem zgodnie z lokalnymi przepisami projektowymi.
W przypadku tymczasowych placów budowy lub krótkotrwałego przechowywania:Elastyczna siatka tkana HDPE jest lekka, szybka w montażu i opłacalna. Upewnij się, że w zestawie znajdują się stabilizatory UV i środki zmniejszające palność, aby zapewnić trwałość na zewnątrz.
W przypadku operacji generujących duże ilości pyłu:Połącz bariery wiatrochronne z systemem natryskowym i pokryciem materiałowym, aby uzyskać maksymalne tłumienie, jak wykazano w projekcie Fangchenggang.
Szukasz wydajnego i niezawodnego rozwiązania do kontroli zapylenia na otwartych składowiskach materiałów sypkich? Siatka chroniąca przed wiatrem i przeciwpyłowa, dostępna w postaci perforowanych paneli metalowych lub siatki tkanej o wysokiej zawartości polimerów, została sprawdzona w ramach szeroko zakrojonych projektów, w tym testów w tunelu aerodynamicznym i instalacji o długości 14 km w porcie Fangchenggang. Siatka jednowarstwowa osiąga stopień tłumienia pyłu na poziomie 65–85%, natomiast siatka dwuwarstwowa przekracza 95%, zmniejszając prędkość wiatru o 70–90% w strefie osłoniętej.
Metalowe panele pasują do obiektów stałych o wysokim standardzie, natomiast elastyczna tkana siatka spełnia potrzeby tymczasowych obiektów na dużą skalę. Elektrostatyczne malowanie proszkowe lub obróbka odporna na promieniowanie UV zapewniają odporność na warunki atmosferyczne i trwałość. Wybierając siatkę przeciwwiatrową i przeciwpyłową firmy SENBO zyskujesz sprawdzone, elastyczne rozwiązanie, które tworzy widoczną zieloną barierę, skutecznie tłumiąc kurz i zapewniając dotrzymanie norm emisji do środowiska.
Na podstawie przytoczonych testów w tunelu aerodynamicznym stwierdzono, że porowatość wynosząca 30% zapewnia najwyższą skuteczność ochrony przed wiatrem w testowanych warunkach. Jednakże optymalna wartość może się różnić w zależności od lokalnej prędkości wiatru, wysokości bariery i układu terenu. Nasz zespół inżynierów może pomóc w obliczeniach specyficznych dla danego miejsca.
Zazwyczaj wysokość bariery powinna wynosić 1,2 do 1,5 wysokości stosu, aby zapewnić skuteczną ochronę. Na przykład, jeśli składowisko ma wysokość 10 metrów, bariera powinna wynosić od 12 do 15 metrów. Testy w tunelu aerodynamicznym wskazują, że w idealnych warunkach efektywna odległość osłonięta może sięgać nawet 16-krotności wysokości bariery.
Perforowane panele metalowe są sztywne, ognioodporne i nadają się do stałych instalacji w środowiskach o silnym wietrze lub ciężkim środowisku przemysłowym. Elastyczna tkana siatka jest lekka, szybka w montażu i bardziej opłacalna w zastosowaniach tymczasowych lub na dużą skalę. Oba rozwiązania mogą osiągnąć podobny poziom tłumienia pyłu, jeśli są odpowiednio skonfigurowane.
Tak. Na tereny nadmorskie polecamy panele perforowane ze stopu Al-Mg lub stali nierdzewnej z odpowiednią powłoką proszkową. W przypadku elastycznej siatki upewnij się, że zawiera stabilizatory UV i dodatki przeciwdziałające starzeniu. Po trzech latach użytkowania panele zainstalowane w regionach przybrzeżnych nie wykazały znaczącej korozji.
Tak, oferujemy konsultacje techniczne dotyczące układu barier, projektu konstrukcyjnego i instalacji. Na żądanie nasz zespół może dostarczyć obliczenia obciążenia wiatrem, szczegóły połączeń i wskazówki na miejscu.
Proszę podać lokalizację miejsca budowy, dominujący kierunek wiatru, wymiary stosu, wymaganą wysokość bariery, preferencje materiałowe (metal lub HDPE) oraz wszelkie szczególne wymagania środowiskowe lub ognioodporne. Nasz zespół przygotuje szczegółową ofertę i wycenę.
