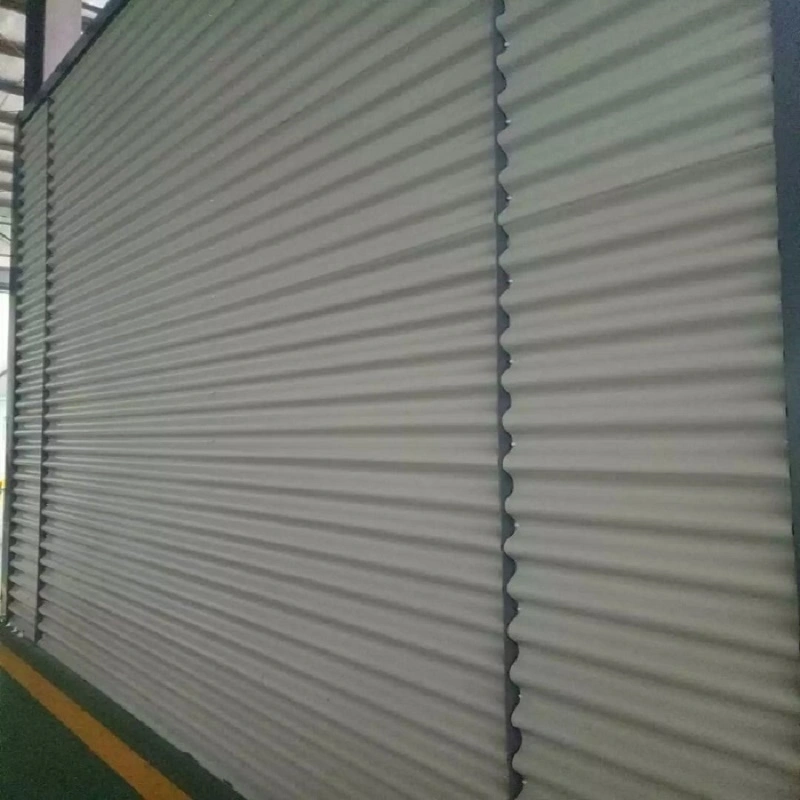

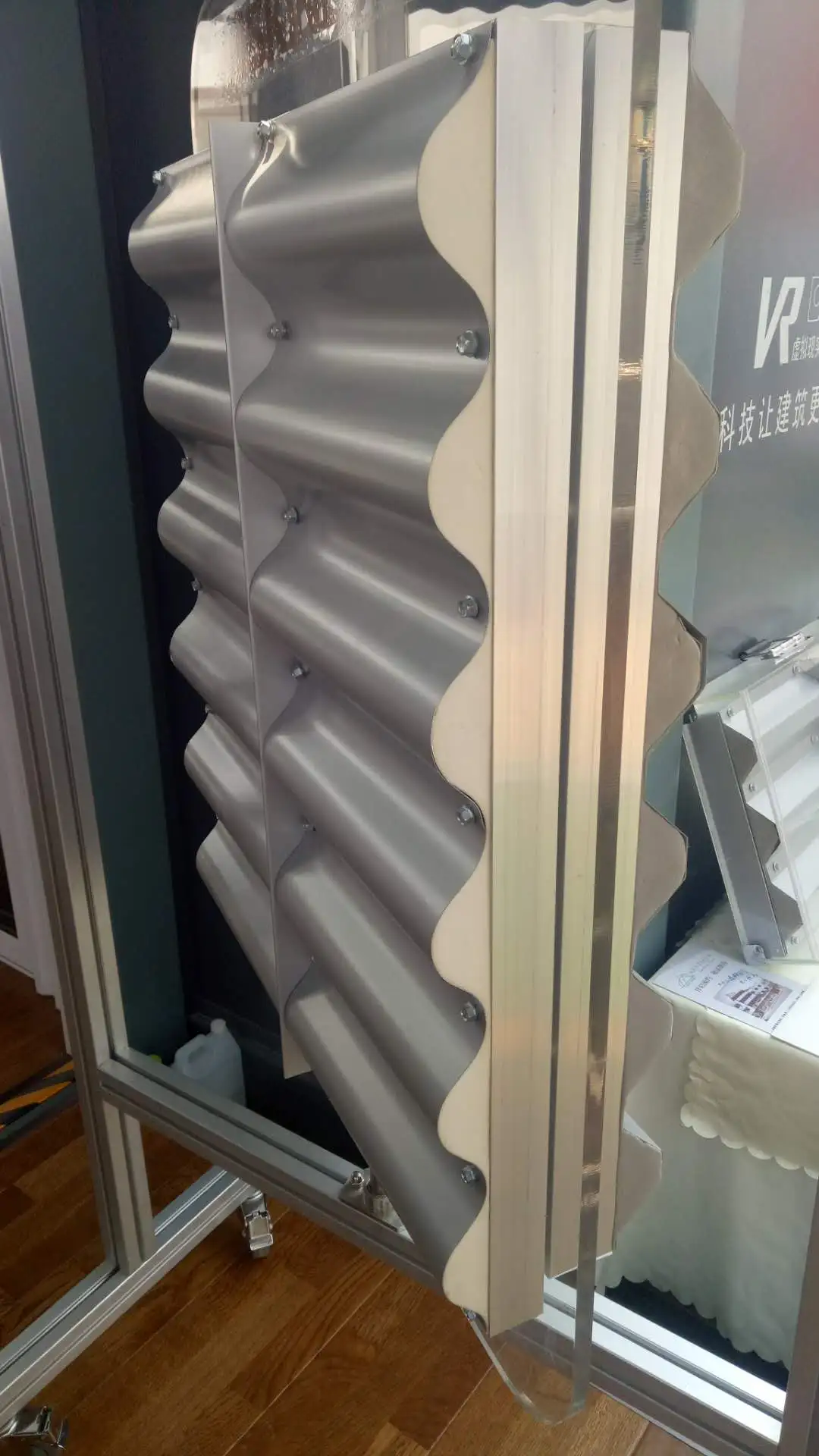

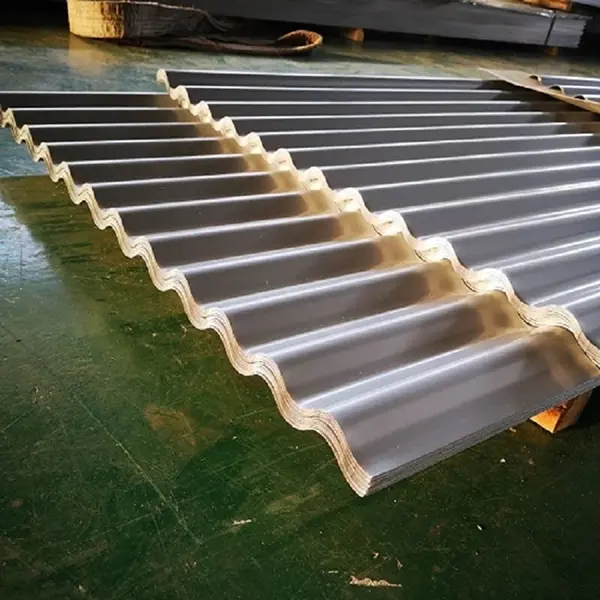

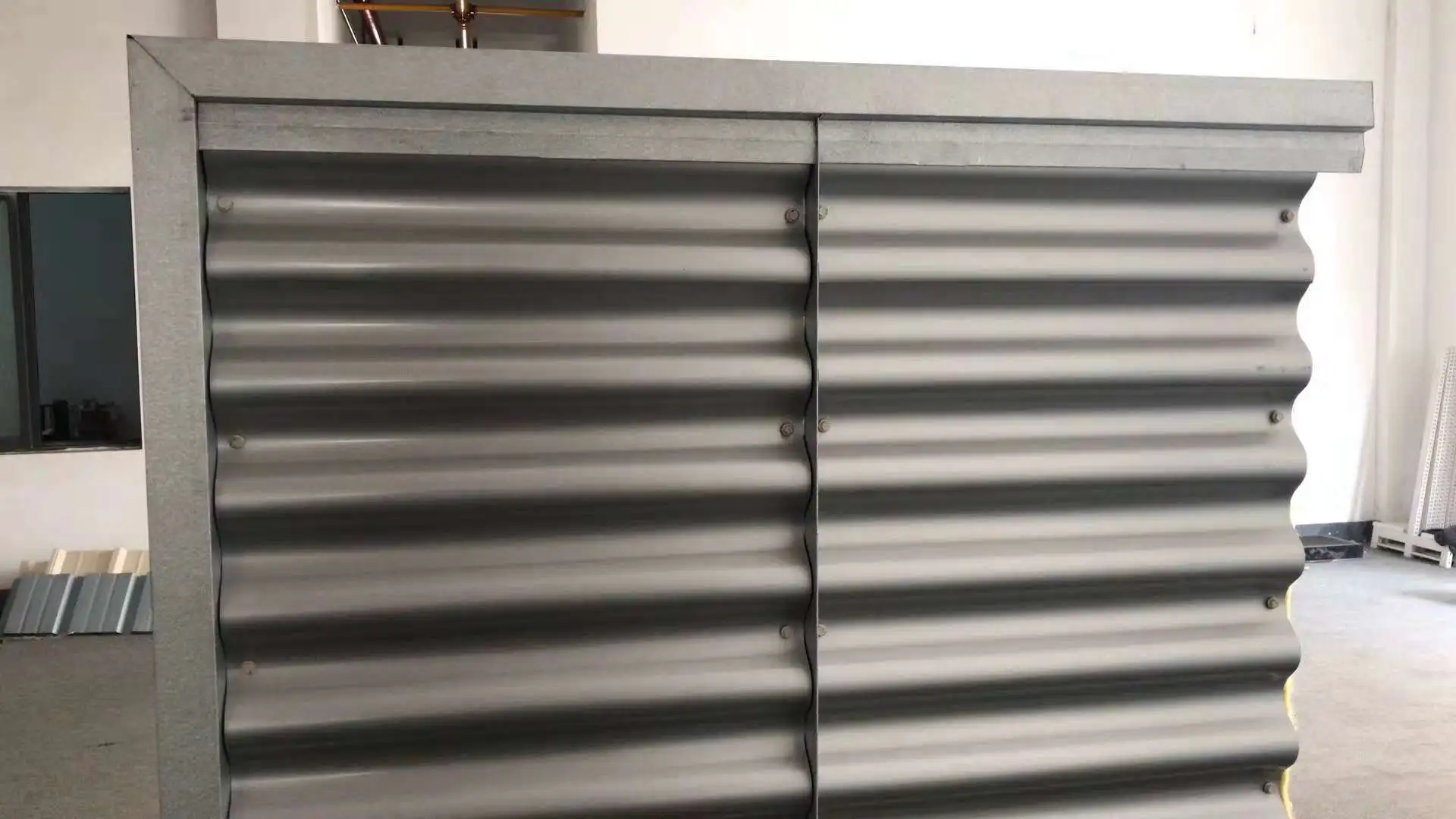

Metalowe panele ścienne to profilowane arkusze stosowane na zewnątrz budynków. Wytwarzane są poprzez walcowanie metalowych cewek lub łączenie blach z rdzeniem izolacyjnym. Typowe zastosowania obejmują obudowy ścian zewnętrznych, okładziny ścian osłonowych i wewnętrzne przegrody w zakładach przemysłowych, budynkach użyteczności publicznej i obiektach na dużą skalę. Wybór materiału bazowego zależy od środowiska pracy i wymagań dotyczących trwałości. SENBO produkuje te panele na dedykowanych liniach do formowania rolkowego, poddając się wewnętrznym kontrolom jakości obejmującym grubość materiału, wymiary profili i przyczepność powłoki, co pomaga utrzymać stałą wydajność produktu we wszystkich partiach.
| Wskaźnik wydajności | Parametr / specyfikacja | Podstawa lub uwagi |
|---|---|---|
| Standard wykonawczy | GB/T 12755-2008 | Profilowane blachy stalowe do budowy budynków |
| Materiał bazowy | Ocynkowane / powlekane Al-Zn / malowane kolorowo / stop aluminium / stal nierdzewna | Wybierane na podstawie środowiska aplikacji |
| Grubość panelu | Stal 0,4–1,6 mm; Stop aluminium 1,5–3,0 mm | Zależy od profilu i wymagań dotyczących obciążenia |
| Siła plonu | 250–550 MPa | Zależy od gatunku materiału podstawowego |
| Masa cynkownicza | 40–275 g/m² | Dwustronne |
| Ścienny panel warstwowy Obciążalność wiatrem | ≥5,2 kPa | Zweryfikowano w teście siły wiatru w skali 1:1 |
| Współczynnik redukcji hałasu (NRC) | 0,7–0,8 | Perforowana konstrukcja dźwiękochłonna z podkładem akustycznym |
| Ocena ogniowa | Klasa A2 | Do paneli ze stopów aluminium |
| Projektowany okres użytkowania | 20–50 lat | Panele ze stopów aluminium zwykle przekraczają 20 lat |
Odporność na wiatr jest kluczowym wskaźnikiem wydajności metalowych paneli ściennych w regionach przybrzeżnych i o silnym wietrze. Projekt rozwoju i wykorzystania naturalnych alkaliów Alashan Tamusu zlokalizowany jest na pustyni Gobi w pobliżu granicy chińsko-mongolskiej. Na działce występuje podstawowe ciśnienie wiatru wynoszące 0,6 kN/m², a maksymalna wysokość budynku wynosi 61 metrów. W projekcie zastosowano system metalowych przegród o łącznej powierzchni przekraczającej 400 000 m². Dzięki obliczeniom teoretycznym i testom siły nośnej wiatru w skali 1:1 systemy płyt warstwowych ściennych i dachowych osiągnęły nośność odpowiednio 5,2 kPa i 6,3 kPa. Miejsce pozostało nienaruszone pomimo wielokrotnych burz piaskowych podczas budowy.
Budynek Terminalu 2 na lotnisku Zhuhai Jinwan położony jest na obszarze przybrzeżnym charakteryzującym się wysokim ciśnieniem wiatru i złożonymi warunkami środowiskowymi. Projekt obejmuje 65 000 m² metalowego pokrycia dachowego i okładzin ściennych. Zastosowano technologię ciągłego spawania stali nierdzewnej, aby zapewnić stabilność konstrukcji i wodoszczelność systemów dachowych i ściennych, spełniając wymagania eksploatacyjne budynku w cyklu życia.
Metalowe panele ścienne można wytwarzać w postaci prostych lub zakrzywionych profili, aby dostosować się do złożonych projektów architektonicznych. W projekcie Alxa Tamusu w silosach cylindrycznych zastosowano pionowo ułożone profilowane blachy stalowe połączone z zakrzywionymi płatwiami. W magazynie wyrobów gotowych zastosowano pionowy system metalowych ścian z ukrytymi mocowaniami. Panele rozciągają się na całej wysokości bez poziomych zakładek i są łączone za pomocą ukrytych wsporników, co zapewnia czysty wygląd zewnętrzny oraz niezawodną odporność na wiatr i piasek.
Metalowe panele ścienne można zintegrować z perforowanymi konstrukcjami dźwiękochłonnymi. W połączeniu z akustycznymi materiałami podkładowymi osiągają współczynnik redukcji hałasu (NRC) od 0,7 do 0,8. Panele ścienne ze stopu aluminium mogą osiągnąć klasę ogniową A2. Niektóre systemy oferują również odporność na wilgoć RH99%, dzięki czemu nadają się do stosowania w środowiskach o dużej wilgotności.
Metalowe panele ścienne można wykończyć powłokami PVDF lub poliestrowymi. Powłoki te zapewniają odporność na kwasy, zasady, mgłę solną, wiatr, ekspozycję na słońce i kwaśne deszcze. Panele ścienne ze stopu aluminium mają żywotność ponad 20 lat.
Panele jednowarstwowe składają się z jednej blachy i zapewniają ochronę przed warunkami atmosferycznymi oraz wygląd, ale nie zapewniają izolacji. Płyty warstwowe zawierają rdzeń izolacyjny, zwykle wełnę mineralną lub poliuretan, i oprócz obudowy zapewniają właściwości termiczne. Wybór zależy od wymagań energetycznych budynku i potrzeb w zakresie bezpieczeństwa przeciwpożarowego.
Na obszarach przybrzeżnych często preferowany jest alucynk lub stop aluminium ze względu na ich lepszą odporność na korozję w porównaniu ze standardową stalą ocynkowaną. Powłoki PVDF zapewniają również lepszą odporność na mgłę solną i promieniowanie UV.
Tak, wiele metalowych paneli ściennych można wyginać, aby dopasować je do projektów architektonicznych. Panele zakrzywione są zwykle produkowane poprzez walcowanie lub prasowanie do wymaganego promienia. Osiągalny promień zależy od profilu panelu, materiału i grubości.
Systemy ukrytych elementów złącznych wymagają minimalnej konserwacji. Zaleca się okresową kontrolę wzrokową w celu sprawdzenia, czy nie ma luźnych paneli, zużycia szczeliwa lub uszkodzeń powierzchni. Ponieważ elementy złączne są ukryte, są mniej narażone na działanie czynników atmosferycznych, co może zmniejszyć długoterminowe ryzyko korozji.
Producenci powinni dostarczyć raporty z testów fabrycznych obejmujące grubość materiału podstawowego, masę powłoki, granicę plastyczności i wymiary panelu. W przypadku projektów o specyficznych wymaganiach dotyczących obciążenia wiatrem można dostarczyć raporty z testów siły nośnej wiatru. Inspekcje na miejscu powinny sprawdzić, czy profile paneli, kolory i ilości odpowiadają zamówieniu oraz czy powierzchnie są wolne od uszkodzeń.
