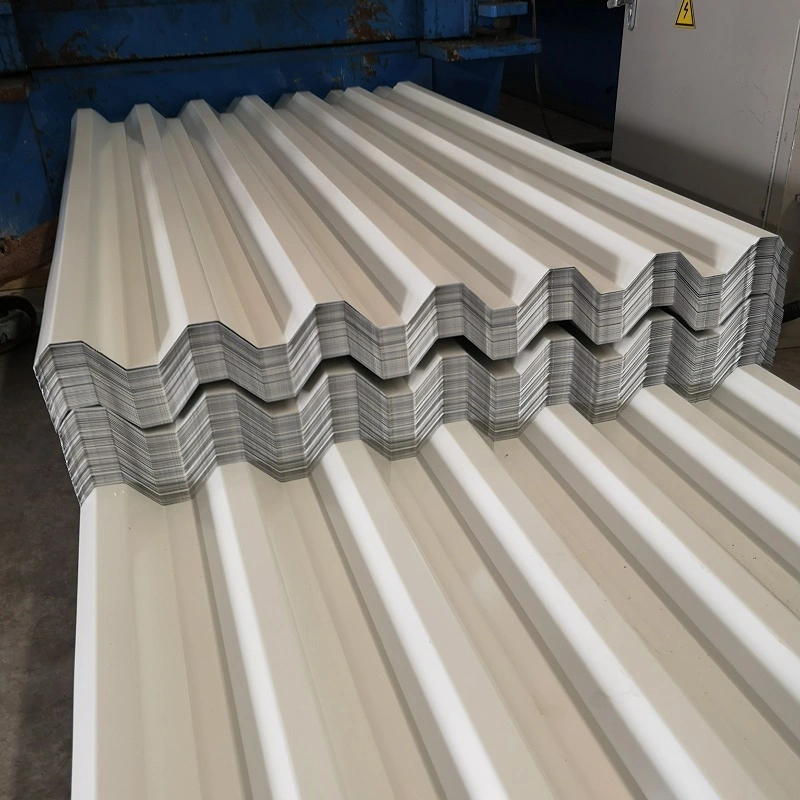

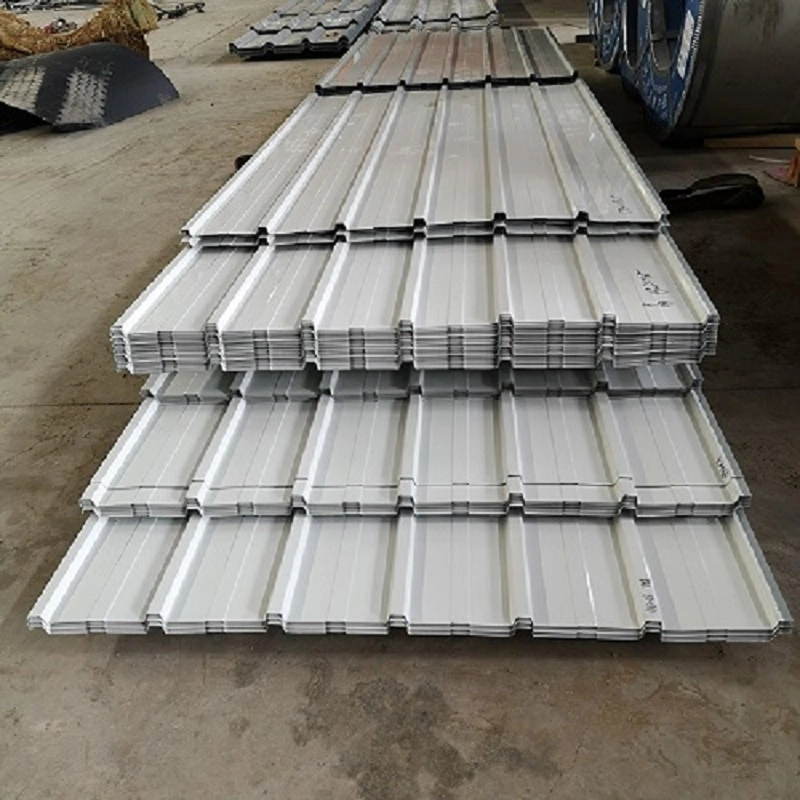

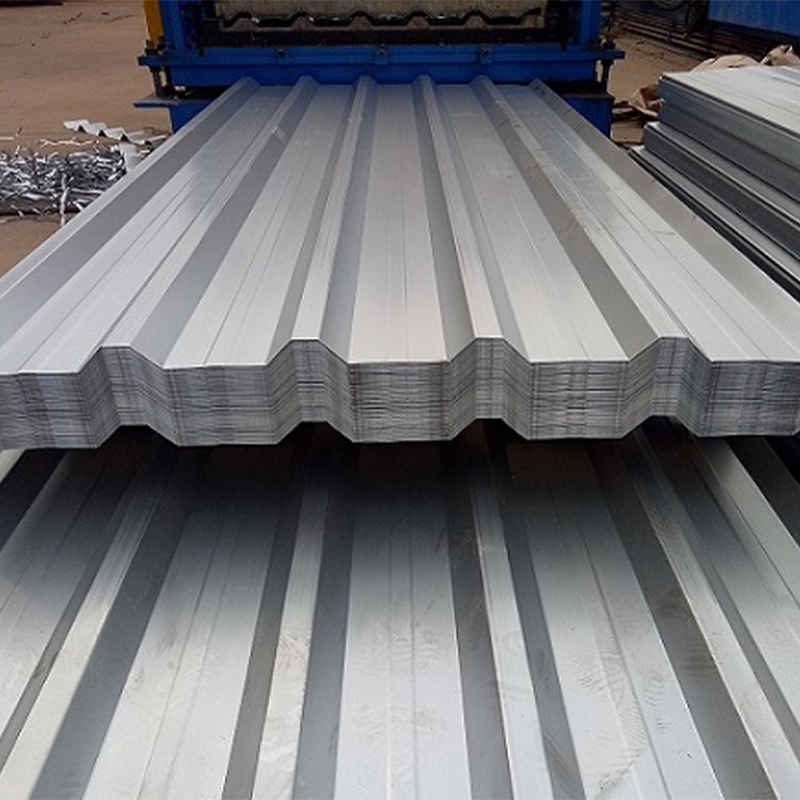

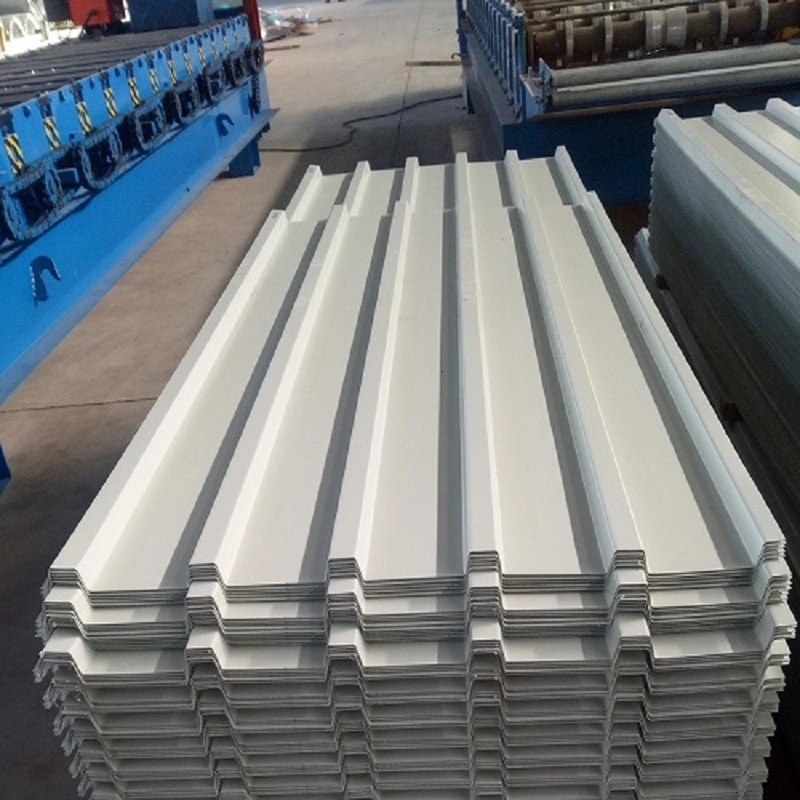

Powlekana kolorowo blacha falista jest wytwarzana poprzez kształtowanie wstępnie pomalowanej cewki stalowej w profil falisty. Cewka podstawowa jest wykonana ze stali walcowanej na zimno lub ocynkowanej ogniowo w gatunkach takich jak DX51D, Q195 lub SGCC. Przed malowaniem powierzchnia poddawana jest odtłuszczaniu, fosforanowaniu i chromianowaniu. Cewka jest następnie powlekana wałkiem, zwykle poliestrem lub PVDF, z warstwą suchą o grubości od 15 μm do 25 μm na górnej stronie i grubością od 5 μm do 10 μm na spodniej stronie. SENBO dostarcza te blachy po sprawdzeniu grubości kręgu, masy powłoki i stanu powierzchni, a proces formowania na rolkach obejmuje okresową weryfikację geometrii profilu.
Powlekana kolorowo blacha falista jest formowana na zimno w przekroju równoległych żeber i dolin. Kształt ten zapewnia wysoką sztywność na zginanie wzdłużne oraz efektywne odprowadzanie wody przy zachowaniu grubości materiału pomiędzy 0,2 mm a 1,2 mm. Typowe profile obejmują YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 i YX51-250-750. Efektywne szerokości krycia wahają się od 300 mm do 1150 mm. Długość arkusza docinana jest na zamówienie. Produkt jest zgodny z normą GB/T 12755-2008, która określa wymagania dotyczące składu materiału, właściwości mechanicznych, powłoki i tolerancji wymiarowych.
| Przedmiot | Wartość | Odniesienia lub notatki |
|---|---|---|
| Podstawowy gatunek materiału | DX51D, Q195, Q195L, SGCC | Cewka walcowana na zimno lub cynkowana ogniowo |
| Typowa grubość | 0,13–1,2 mm | Grubość wybrana na podstawie obciążenia i rozpiętości |
| Efektywna szerokość krycia | 300–1150 mm | Zależy od typu profilu |
| Siła plastyczności | 270–380 MPa | Typowy zakres dla tych gatunków |
| Wytrzymałość na rozciąganie | ≥300 MPa | Spełnia wymagania dotyczące kopert konstrukcyjnych |
| Powłoka ocynkowana | 30–180 g/m² | Dwustronna powłoka obciążająca |
| Wykończenie farby | PE lub PVDF | Góra 15–25 µm; z tyłu 5–10 µm |
| Żywotność | 15–20 lat | W normalnych warunkach i przy właściwej konserwacji |
| Przykłady profili | YX15-225-900, YX25-205-820, YX35-125-750 | Również YX10-130-910 i YX51-250-750 |
| Obowiązująca norma | GB/T 12755-2008 | Profilowane blachy stalowe dla budownictwa |
Te kolorowe blachy faliste są często stosowane na dachy i ściany w zakładach przemysłowych i magazynach. Profil typu 760 jest powszechnie stosowany w pokryciach dachowych, ponieważ jego geometria zapewnia dobry drenaż i ogranicza liczbę zakładek bocznych. W jednym z projektów przybrzeżnych w zakładzie Southeast Copper Industry o powierzchni 48 000 m² zastosowano dach ze stali kolorowej z rozproszonym systemem fotowoltaicznym. Dach radził sobie zadowalająco w deszczowych warunkach panujących w regionie, co świadczy o przydatności materiału do budowy dużych kopert fabrycznych.
Płyty faliste powlekane kolorowo doskonale nadają się do budownictwa modułowego i tymczasowego, ponieważ są lekkie, łatwe w cięciu i szybkie w montażu. Projekt Shanghai Nanhe Branch Line Park obejmował stację zbudowaną z kolorowego pokrycia z tektury falistej i metodami modułowymi w 45 dni. Podobne zastosowania obejmują prefabrykowane kabiny, tymczasowe biura, ogrodzenie terenu i zadaszenia.
Profil jest również stosowany w niektórych specjalistycznych środowiskach, takich jak wnętrza kabin statków. W takim przypadku pofałdowanie zapewnia płaskość powierzchni i wizualną strukturę, jednocześnie zmniejszając ilość lekkiej stalowej ramy wymaganej za panelem.
Certyfikaty huty powinny potwierdzać gatunek metalu nieszlachetnego, wagę powłoki ocynkowanej i grubość warstwy farby. Podczas produkcji regularnie sprawdzane są wymiary profili, takie jak wysokość żeber, podziałka i szerokość efektywna. Przed wysyłką arkusze są sprawdzane pod kątem wad powłoki, zadrapań powierzchni i dokładności wymiarowej. W przypadku dużych projektów próbki można w razie potrzeby przesłać do zewnętrznych testów w komorze solnej lub w przyspieszonym starzeniu.
PE to standardowe, ekonomiczne wykończenie ogólnych budynków przemysłowych w łagodnym środowisku. PVDF zapewnia lepszą trwałość koloru i odporność na promieniowanie UV i mgłę solną, dzięki czemu jest preferowany w lokalizacjach przybrzeżnych lub silnie korozyjnych. Wybór powinien odpowiadać oczekiwanemu okresowi użytkowania projektu i narażeniu środowiska.
W przypadku systemów docieranych z mocowaniem śrubowym powszechnie zaleca się nachylenie 5%. Niższe zbocza wymagają dodatkowego projektu uszczelnienia i drenażu, a akceptowalne minimum powinno zostać potwierdzone przez inżyniera projektu na podstawie lokalnego natężenia opadów.
Niektóre profile można zakrzywiać do dużego promienia poprzez walcowanie lub prasę krawędziową. Minimalny promień zależy od grubości blachy, geometrii żeber i elastyczności powłoki. Dostawca powinien potwierdzić limit formowania przed złożeniem zamówienia.
Jeśli to możliwe, wszystkie arkusze o tej samej powierzchni należy zamawiać z tej samej partii kręgów. Jeśli nie da się uniknąć wielu partii, poproś o odczyt koloru i uzgodnij tolerancję, np. ΔE ≤ 1,5. Właściwa kolejność przechowywania i instalacji pomaga również uniknąć widocznych różnic.
