Panele do pomieszczeń czystych, zwane również panelami oczyszczającymi lub panelami warstwowymi do pomieszczeń czystych, to kompozytowe płyty budowlane przeznaczone do środowisk kontrolowanych.Materiały budowlane SENBOdostarcza te panele dla obiektów farmaceutycznych, elektronicznych, spożywczych i medycznych, koncentrując się na bezpieczeństwie przeciwpożarowym, możliwości czyszczenia powierzchni i długoterminowej stabilności wymiarowej.

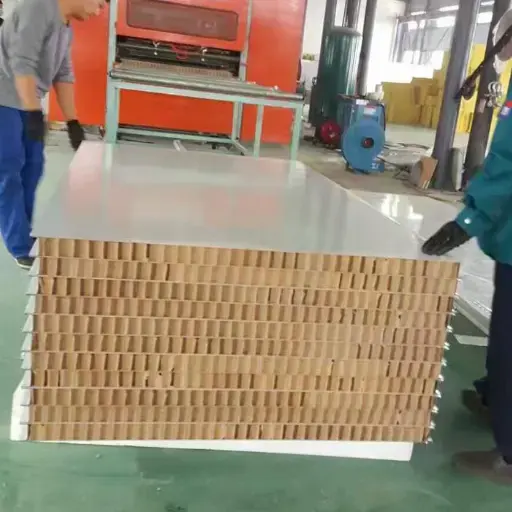

Panel składa się z metalowej okładziny po obu stronach i funkcjonalnego rdzenia. Materiały okładzinowe obejmują stal malowaną barwnie, stal nierdzewną 304/316, stal ocynkowaną i stop aluminium-magnez-mangan. Podstawowe opcje obejmują wełnę mineralną, szklano-magnezowy, tlenosiarczan magnezu, krzemionkę, poliuretan, aluminiowy plaster miodu, papierowy plaster miodu i gips. Standardowe grubości paneli wynoszą 50 mm, 75 mm i 100 mm, z możliwością dostosowania do 200 mm. Grubość okładziny waha się od 0,3 mm do 1,0 mm.
Różne materiały rdzenia zapewniają różną równowagę odporności ogniowej, odporności na wilgoć, wytrzymałości konstrukcyjnej i kosztów. Poniższa tabela podsumowuje główne opcje.
| Materiał rdzenia | Ocena ogniowa | Kluczowa charakterystyka | Typowe zastosowania |
|---|---|---|---|
| Wełna skalna | Niepalność klasy A | Izolacja ogniowa, pochłanianie dźwięku, umiarkowany koszt | Zakłady przemysłowe, warsztaty elektroniczne, przegrody ognioodporne |

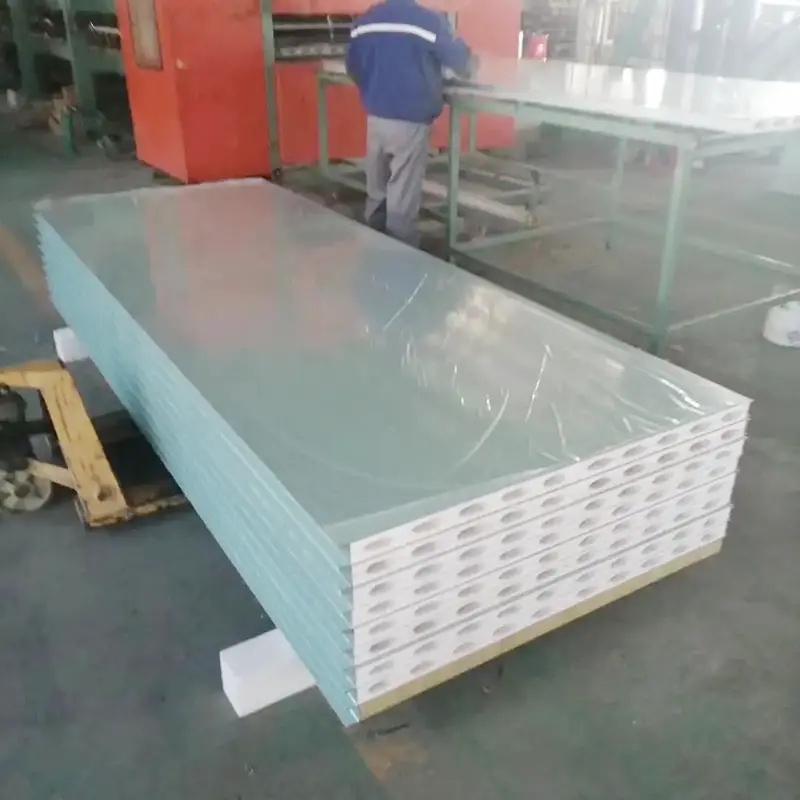

| Szkło-magnez / tlenosiarczan magnezu | Klasa niepalności A1 | Odporny na wilgoć, o dużej wytrzymałości konstrukcyjnej, wspiera podwieszany sprzęt | Szpitalne sale operacyjne, warsztaty spożywcze o wysokiej wilgotności, obszary farmaceutyczne GMP |
| Skała krzemionkowa | Trudnopalność klasy B1 | Lekki, ekonomiczny, o niskim dymieniu | Pomieszczenia farmaceutyczne GMP, chłodnie, warsztaty pakowania |
| Poliuretan (PU) | Klasa B1 | Doskonała izolacja termiczna, niska przewodność cieplna | Chłodnie żywności, magazyny farmaceutyczne o kontrolowanej temperaturze |
| Aluminiowy plaster miodu | Klasa A | Wysoka płaskość, lekkość, zmniejszone obciążenie sufitu | Wysokiej jakości sufity do pomieszczeń czystych, pomieszczenia do precyzyjnego montażu elementów optycznych |
Materiał okładziny wpływa na łatwość czyszczenia, odporność na korozję i zgodność ze środkami dezynfekcyjnymi. Stal malowana organicznie dostępna jest w wersji standardowej, antybakteryjnej i antystatycznej. Okładziny ze stali nierdzewnej są odporne na kwasy, zasady i wielokrotne wycieranie środkami dezynfekcyjnymi, dzięki czemu nadają się do sal operacyjnych i obszarów GMP. Okładziny ze stopu aluminiowo-magnezowo-manganowego są niemagnetyczne i lekkie, odpowiednie dla wrażliwych laboratoriów instrumentalnych.

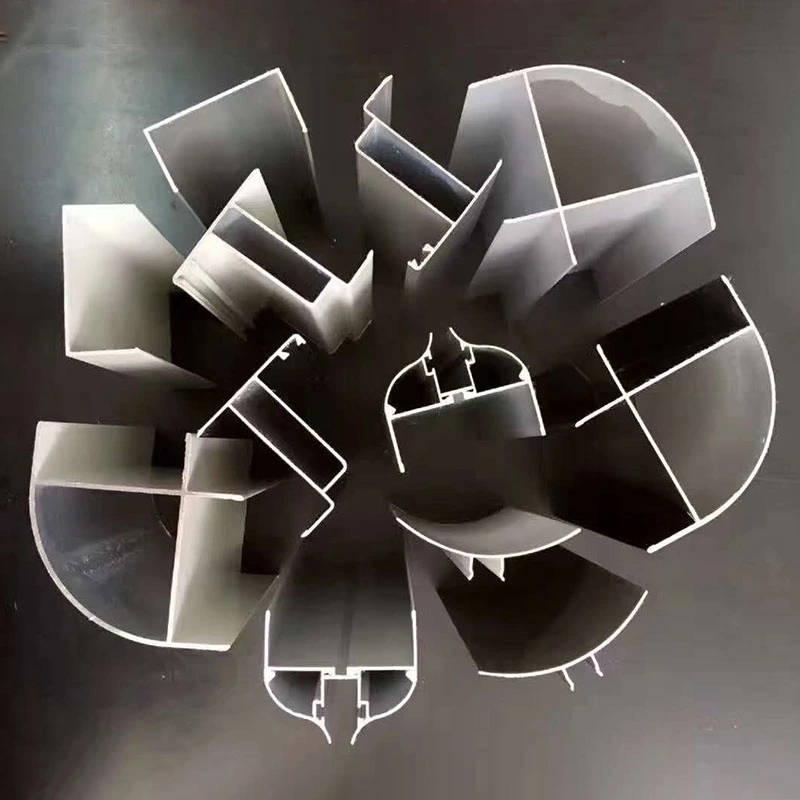

W przypadku projektów, które wymagają również skoordynowanych komponentów obudów, firma SENBO dostarczasystemy akcesoriówtakie jak profile aluminiowe, listwy narożne i ramy drzwi zaprojektowane tak, aby pasowały do paneli pomieszczeń czystych.
Rdzenie z wełny skalnej i szklano-magnezowe osiągają klasę niepalności A lub A1. Panele nie wytwarzają toksycznego dymu w standardowych warunkach testu ogniowego. Ręcznie wykonane panele z wbudowanymi ramami obwodowymi ze stali ocynkowanej zapewniają większą wytrzymałość na zginanie i mogą wspierać podwieszany sprzęt. Konstrukcja ta jest powszechnie stosowana w przypadku sufitów i ścianek działowych, które muszą przenosić obciążenia użytkowe.
Rdzenie szklano-magnezowe i tlenosiarczanowe magnezu są stabilne wymiarowo w środowiskach o dużej wilgotności i są odporne na rozwój pleśni. Rdzenie poliuretanowe zapewniają najniższą przewodność cieplną, około 0,024 W/(m·K), co pomaga utrzymać stabilną temperaturę w chłodniach i pomieszczeniach czystych o kontrolowanej temperaturze.

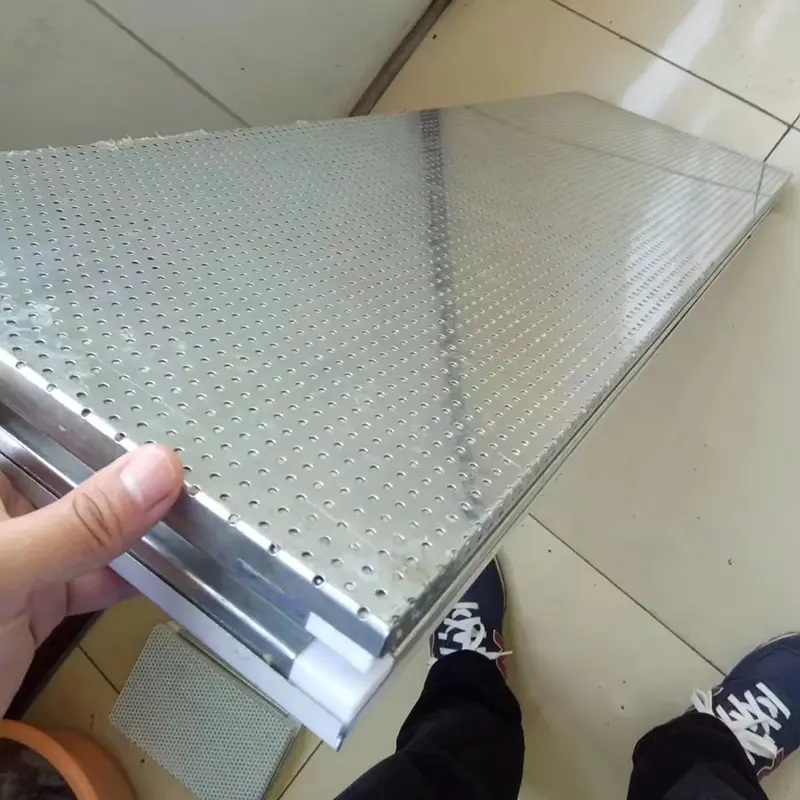

W niektórych projektach przegród budowlanych perforowane panele metalowe są stosowane jako wykończenie sufitów lub ścian w połączeniu zpłyty warstwowe z wełny skalnejaby osiągnąć zarówno kontrolę akustyczną, jak i izolację. SENBO może dostarczyć oba typy produktów do zintegrowanych projektów pomieszczeń czystych.
W poniższej tabeli wymieniono parametry standardowe. Konfiguracje niestandardowe są dostępne na żądanie.
| Parametr | Zakres / Opcje | Notatki |
|---|---|---|
| Materiały okładzinowe | Stal malowana barwnie, stal nierdzewna 304/316, stal ocynkowana, stop Al-Mg-Mn | Grubość 0,3–1,0 mm |
| Materiały podstawowe | Wełna mineralna, szklano-magnezowy, tlenosiarczan magnezu, krzemionka, PU, aluminiowy plaster miodu, papierowy plaster miodu, gips | Wybierane na podstawie wymagań dotyczących ognia, wilgoci i obciążenia |
| Grubość panelu | 50 / 75 / 100 / 120 / 150 / 200mm | Możliwość dostosowania |
| Efektywna szerokość | 950 / 980 / 1150 / 1180 mm | Dostępne rozmiary niestandardowe |
| Ocena ogniowa | Klasa A, A1, A2, B1 w zależności od rdzenia | Dostępne raporty z testów |
| Obróbka powierzchni | Powłoka antybakteryjna, powłoka antystatyczna, powłoka fluorowęglowa | Nakładany na materiał wierzchni |
| Standardy | GB 8624-2012, GB/T 23932-2009 | Dostępna dokumentacja zgodności |
Dla szpitalnych sal operacyjnych i obszarów farmaceutycznych GMP:Wybierz okładziny ze stali nierdzewnej z rdzeniem szklano-magnezowym lub tlenosiarczanowym magnezu. Zapewniają one odporność na wilgoć, łatwość czyszczenia i wysoką wytrzymałość konstrukcyjną podparcia sprzętu.
Do pomieszczeń czystych z elektroniką i półprzewodnikami:Antystatyczne, kolorowe okładziny stalowe zapobiegają przyciąganiu kurzu i uszkodzeniom elektrostatycznym. Aluminiowe rdzenie o strukturze plastra miodu zapewniają lekkie sufity o dużej płaskości.
Do przetwórstwa spożywczego i kuchni centralnych:Wybierz okładziny ze stali nierdzewnej 304 i rdzenie odporne na wilgoć, takie jak szklano-magnezowy lub tlenosiarczan magnezu. Wytrzymują częste mycie i działanie środków dezynfekcyjnych.
W przypadku chłodni i magazynów o kontrolowanej temperaturze:Najlepszą izolację termiczną zapewniają rdzenie poliuretanowe. Potwierdź, że odporność ogniowa spełnia wymagania lokalnych przepisów i w razie potrzeby rozważ dodatkową ochronę przeciwpożarową.
Dla ogólnych zakładów przemysłowych:Rdzenie z wełny skalnej oferują opłacalną równowagę między odpornością ogniową i izolacją termiczną. Zazwyczaj wystarczające są okładziny ze stali malowanej kolorowo.
Panele są fabrycznie prefabrykowane i montowane na miejscu za pomocą połączeń na pióro i wpust lub za pomocą profilu H. Ręcznie wykonane panele ze stalowymi ramami obwodowymi zapewniają większą nośność stropów i podwieszeń urządzeń. SENBO przeprowadza kontrolę przychodzących materiałów, kontrole w trakcie procesu i ostateczną weryfikację wymiarów każdej partii. Dostępne są certyfikaty kontroli pierwszego artykułu i certyfikaty materiałowe.
1.Szpitalne sale operacyjne, oddziały intensywnej terapii, laboratoria PCR i laboratoria bezpieczeństwa biologicznego.
2.Warsztaty farmaceutyczne GMP, linie do produkcji szczepionek i sterylne pomieszczenia rozlewnicze.
3.Warsztaty przetwórstwa spożywczego, mleczarnie i kuchnie centralne.
4.Pomieszczenia czyste do produkcji chipów elektronicznych, montażu półprzewodników i produkcji baterii litowych.
5.Chłodnie, magazyny o kontrolowanej temperaturze i precyzyjne środowiska laboratoryjne.
Panele z wełny skalnej są niepalne klasy A i zapewniają dobre pochłanianie dźwięku przy niższych kosztach. Panele z tlenku magnezu (szkło-magnez) należą do klasy A1, są bardziej odporne na wilgoć i strukturalnie mocniejsze, dzięki czemu nadają się do stosowania w obszarach i sufitach o dużej wilgotności, na których musi znajdować się sprzęt.
Tak. Grubość panelu można dostosować w zakresie od 50 mm do 200 mm, grubość okładziny od 0,3 mm do 1,0 mm oraz można regulować szerokość efektywną. Długości niestandardowe i szczegóły połączeń są również dostępne na podstawie rysunków projektowych.
Okładziny ze stali nierdzewnej lub stali barwionej z powłoką antybakteryjną lub fluorowęglową nadają się do częstego czyszczenia środkami dezynfekcyjnymi na bazie alkoholu lub chloru. Potwierdź zgodność konkretnego środka dezynfekcyjnego z naszym zespołem technicznym.
Tak. Ręcznie wykonane panele z ramami obwodowymi ze stali ocynkowanej są specjalnie zaprojektowane do zastosowań sufitowych, gdzie można podwiesić sprzęt. Aluminiowe rdzenie o strukturze plastra miodu są również stosowane w lekkich systemach sufitowych. Maksymalna zalecana długość panelu sufitowego wynosi zwykle 3000 mm, aby kontrolować ugięcie.
Dostarczamy raporty z testów dotyczących odporności ogniowej, przewodności cieplnej i odpowiednich właściwości mechanicznych. Dołączone są certyfikaty materiałowe na okładziny i rdzenie. W przypadku projektów GMP lub szpitali można przygotować dodatkową dokumentację w celu wsparcia walidacji.
