Papierowe panele do pomieszczeń czystych o strukturze plastra miodu to lekkie panele kompozytowe przeznaczone do obudów w kontrolowanym środowisku.Materiały budowlane SENBOdostarcza te panele do projektów pomieszczeń czystych, w których priorytetem jest zmniejszenie obciążenia konstrukcyjnego i dbałość o środowisko.
W panelu zastosowano kompozytową strukturę warstwową. Okładziny wykonujemy ze stali barwionej, ocynkowanej lub nierdzewnej o grubości 0,3–1,0 mm, z możliwością dostosowania do wymagań projektu. Rdzeń stanowi ognioodporny papier o strukturze plastra miodu, a krawędzie są uszczelnione profilami ciągnionymi na zimno przed wklejeniem zestawu w końcowy panel.

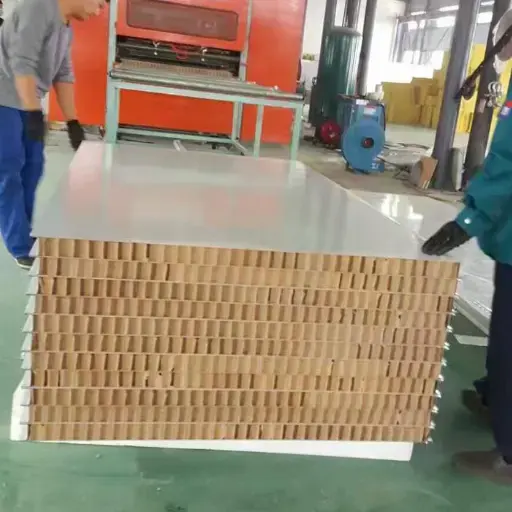

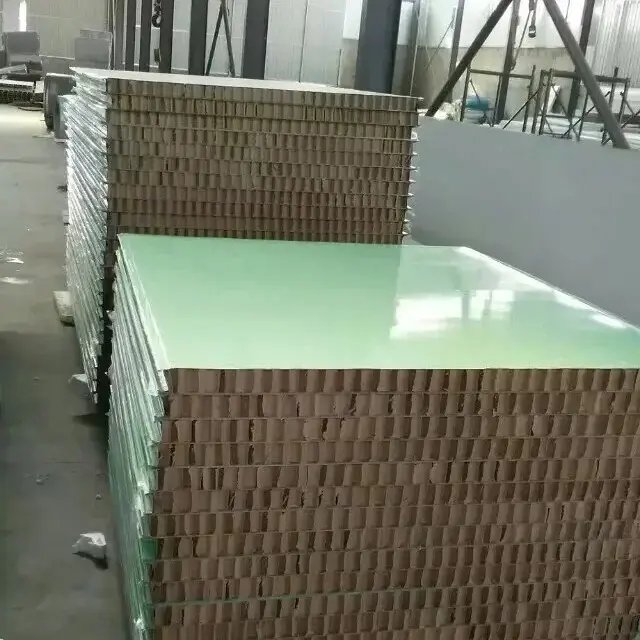

Rdzeń o strukturze plastra miodu jest wykonany z naturalnej masy celulozowej, przetworzonej w kształt falisty i połączony wodoodpornym klejem, tworząc sześciokątną strukturę. Taka konstrukcja zapewnia wsparcie konstrukcyjne, zachowując jednocześnie lekkość panelu. Gęstość rdzenia waha się od 20 do 42 kg/m3, a wytrzymałość na ściskanie wynosi od 1,5 do 5,0 MPa.
Standardowe grubości paneli wynoszą 50 mm, 75 mm i 100 mm, a możliwość dostosowania wynosi od 35 mm do 250 mm. Standardowe szerokości to 950 mm, 980 mm, 1150 mm i 1180 mm. Długość panelu ściennego może sięgać 9000 mm, natomiast długość panelu sufitowego jest ograniczona do 4000 mm.
Dostępnych jest kilka metod łączenia dostosowanych do różnych scenariuszy instalacji: na pióro i wpust, centralny profil aluminiowy, połączenie męsko-żeńskie oraz konfiguracje „trzy-żeńskie-jeden-męskie”.
Właściwości zmniejszające palność zostały przetestowane przez Krajowe Centrum Nadzoru Jakości i Testowania Ognioodpornych Materiałów Budowlanych zgodnie z normą GB 8624-1997, uzyskując klasę B1 (ognioodporność). Indeks tlenu wynosi co najmniej 44,2%, co przekracza wymagania normy klasy B1.
W przeciwieństwie do rdzeni polistyrenowych, które topią się i kapią pod wpływem ognia, papierowy rdzeń o strukturze plastra miodu zwęgla się bez spalania i nie wytwarza substancji toksycznych. Panel o grubości 100 mm zapewnia odporność ogniową co najmniej 60 minut.
Porowata struktura plastra miodu zapewnia skuteczną izolację termiczną. Przy zmierzonej przewodności cieplnej nie większej niż 0,048 W/(m·K), panel ogranicza przenikanie ciepła pomiędzy przestrzenią wewnętrzną i zewnętrzną. Wydajność jest porównywalna z panelami z wełny mineralnej do pomieszczeń czystych o tej samej grubości, ale panel waży tylko 60–70% więcej.
Sześciokątna struktura plastra miodu zapewnia dobrą wytrzymałość na ściskanie i rozciąganie. Zmierzona wytrzymałość na ściskanie mieści się w zakresie od 1,5 do 5,0 MPa, przewyższając rdzenie z tworzywa piankowego o podobnej gęstości. Ciągniona na zimno rama krawędziowa dodatkowo poprawia ogólną sztywność i nośność na zginanie. Właściwości te wspierają zastosowania takie jak sufity podwieszane w zakładach elektronicznych i ściany działowe w warsztatach farmaceutycznych.
Przy gęstości rdzenia wynoszącej 20–42 kg/m3, papierowe płyty o strukturze plastra miodu ważą około 60–70% mniej niż płyty z wełny mineralnej o tej samej grubości. Jest to szczególnie przydatne w przypadku systemów sufitów podwieszanych i ścian działowych w wysokich pomieszczeniach czystych, ponieważ zmniejsza obciążenie głównej konstrukcji i może obniżyć koszty fundamentów.
Rdzeń wykonany jest z naturalnej pulpy drzewnej, a proces produkcyjny jest energooszczędny. Panele nie zawierają toksycznych składników i nie wydzielają szkodliwych substancji podczas użytkowania. Po zakończeniu okresu użytkowania panele nadają się w całości do recyklingu.
Papierowe panele do pomieszczeń czystych o strukturze plastra miodu były używane w kilku ustawieniach pomieszczeń czystych:
Sale operacyjne szpitala:Systemy ścienne i sufitowe zapewniają czyste środowisko dzięki gęstej, gładkiej powierzchni i szczelnym spoinom, które zapobiegają rozwojowi bakterii.
Produkcja elektroniki i chipów:Lekkie panele stosowane są do sufitów i ścianek działowych, gdzie zmniejszona waga ułatwia montaż nad głową.
Warsztaty farmaceutyczne GMP:Panele spełniają wymogi czystości i izolacji, a odporność ogniowa klasy B1 wspiera bezpieczeństwo produkcji.
Zakłady przetwórstwa spożywczego:Ściany i ścianki działowe są łatwe do czyszczenia, odporne na wilgoć i wolne od zanieczyszczeń.
Poniższe parametry opierają się na standardowej produkcji i odpowiednich testach. Dostosowanie jest dostępne.
| Wskaźnik wydajności | Parametr/Specyfikacja | Uwagi/podstawa standardowa |
|---|---|---|
| Materiał wierzchni | Stal malowana / Stal ocynkowana / Stal nierdzewna | Grubość 0,3–1,0 mm, konfigurowalna |
| Materiał rdzenia | Papierowy plaster miodu, trudnopalny | Sześciokątna struktura plastra miodu |
| Gęstość rdzenia | 20–42 kg/m3 | |
| Wytrzymałość na ściskanie | 1,5–5,0 MPa | |
| Przewodność cieplna | ≤0,048 W/(m·K) | |
| Wydajność spalania | Klasa B1 (ognioodporność) | Testowane zgodnie z GB 8624-1997; Indeks tlenowy ≥44,2% |
| Ocena odporności ogniowej | ≥60 min (grubość 100 mm) | |
| Grubość panelu | 50 / 75 / 100 mm (możliwość dostosowania: 35–250 mm) | |
| Szerokość panelu | 950 / 980 / 1150 / 1180 mm | |
| Długość panelu ściennego | ≤9 000 mm | |
| Metoda połączenia | Na pióro i wpust / Centralny profil aluminiowy / Złącze męsko-żeńskie |
1. Bezpieczeństwo przeciwpożarowe klasy B1 bez toksycznego dymu.Rdzeń osiąga klasę B1 i raczej zwęgla się niż spala. Indeks tlenowy wynoszący co najmniej 44,2% zapewnia wyraźny margines bezpieczeństwa w porównaniu z materiałami z rdzeniem polistyrenowym.
2. Lekki i odpowiedniej wytrzymałości.Gęstość rdzenia wynosi zaledwie 20–42 kg/m3, czyli jest około 60–70% lżejsza niż płyty z wełny mineralnej. Wytrzymałość na ściskanie 1,5–5,0 MPa umożliwia zastosowanie w sufitach i przegrodach pomieszczeń czystych.
3. Izolacja termiczna i akustyczna.Przewodność cieplna wynosząca 0,048 W/(m·K) lub mniejsza zapewnia właściwości izolacyjne, a struktura plastra miodu przyczynia się również do redukcji dźwięku.
4. Materiały odnawialne i nadające się do recyklingu.Rdzeń z miazgi drzewnej jest odnawialny, a panele po zakończeniu okresu użytkowania nadają się w pełni do recyklingu. Podczas użytkowania nie wydzielają się żadne szkodliwe substancje.
5. Efektywna instalacja dzięki modułowej konstrukcji.Fabrycznie prefabrykowane panele charakteryzują się szybkim łączeniem i długością do 9 metrów, co zmniejsza liczbę szwów na budowie.
Do zastosowań sufitowych:Przed montażem sprawdź maksymalną długość panelu (4000 mm w przypadku paneli sufitowych) i rozstaw siatek nośnych. Lekkość ułatwia podnoszenie, ale nadal wymagane jest odpowiednie podparcie, aby zapobiec ugięciu.
W przypadku ścianek działowych:Wybierz odpowiednią metodę połączenia w oparciu o układ. Centralne profile aluminiowe zapewniają czyste wykończenie, a połączenia na pióro i wpust umożliwiają szybszy montaż.
Dla obszarów o dużej wilgotności:Chociaż rdzeń jest pokryty wodoodpornym klejem, należy unikać długotrwałego narażenia na stojącą wodę. Podczas montażu należy dokładnie uszczelnić wszystkie złącza i krawędzie.
Podczas transportu i przechowywania:Panele należy przechowywać na płasko w suchym miejscu i chronić okładziny przed zarysowaniami. Folia ochronna PCV powinna pozostać na swoim miejscu aż do końcowego czyszczenia.
1.Szpitalne sale operacyjne, oddziały intensywnej terapii i sterylne pomieszczenia zaopatrzenia.
2.Fabryki chipów elektronicznych i pomieszczenia czyste półprzewodników.
3.Warsztaty farmaceutyczne GMP i laboratoria biologiczne.
4.Warsztaty przetwórstwa spożywczego i kuchnie centralne.
5.Magazyny i chłodnie wymagające izolacji termicznej.
Papierowy plaster miodu jest znacznie lżejszy (20–42 kg/m3 w porównaniu do 100–120 kg/m3), zapewniając jednocześnie porównywalną izolację termiczną. Wełna mineralna jest niepalna klasy A, natomiast papierowy plaster miodu jest ognioodporny klasy B1. Wybór często zależy od wymagań dotyczących odporności ogniowej i obciążeń konstrukcyjnych.
Rdzeń pokryty jest wodoodpornym klejem, który zapewnia pewną ochronę przed wilgocią. Panele są jednak przeznaczone do stosowania we wnętrzach pomieszczeń czystych. Należy unikać długotrwałego narażenia na stojącą wodę lub ciągłe warunki wysokiej wilgotności, a wszystkie połączenia powinny być odpowiednio uszczelnione.
Panele te są przeznaczone głównie do zastosowań wewnętrznych. W przypadku zastosowań zewnętrznych materiał okładzinowy i rdzeń musiałyby zostać specjalnie wybrane i przetestowane pod kątem odporności na warunki atmosferyczne. W przypadku zastosowań zewnętrznych zaleca się konsultację z producentem.
Panele sufitowe są podtrzymywane przez system rusztu, przy czym długość panelu jest ograniczona do 4000 mm w celu kontroli ugięcia. Konkretny rozstaw podpór zależy od grubości płyty i przewidywanego obciążenia. Należy przestrzegać zaleceń producenta dotyczących rozstawu siatki i szczegółów połączeń.
Raporty z badań Krajowego Centrum Nadzoru Jakości i Badań Ognioodpornych Materiałów Budowlanych dostępne są na żądanie. Raporty dokumentują klasę B1 zgodnie z GB 8624-1997 i wskaźnik zawartości tlenu na poziomie co najmniej 44,2%.

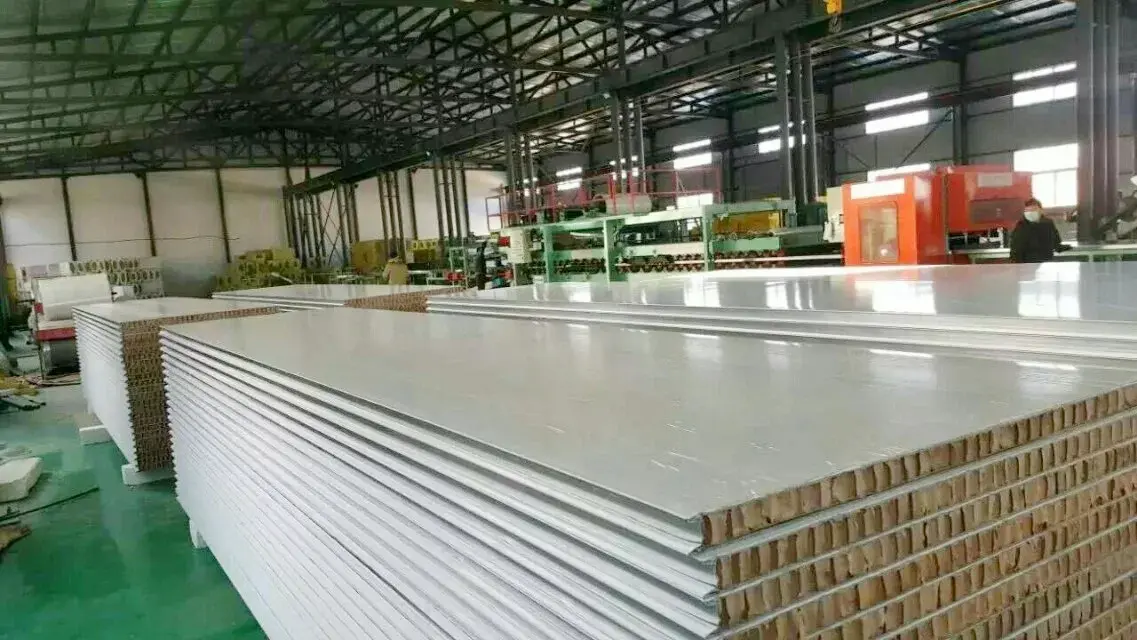

Tianjin SENBO Building Materials Technology Co., Ltd. jest producentem papierowych paneli oczyszczających o strukturze plastra miodu, ręcznie robionych dźwiękochłonnych paneli do pomieszczeń czystych, paneli oczyszczających z tlenosiarczanu magnezu i innych produktów z powłokami metalowymi. Nasza baza produkcyjna znajduje się w Strefie Rozwoju Gospodarczego Jinghai w Tianjin w Chinach i jest wyposażona w zautomatyzowane linie produkcyjne oraz czterostopniowy proces kontroli jakości. Aby uzyskać więcej informacji na temat naszej fabryki, certyfikatów, możliwości testowania i referencji projektów, odwiedź naszą stronęO nasstrona lubskontaktuj się z naszym zespołem inżynierów.
