Akcesoria aluminiowe do pomieszczeń czystych

Akcesoria aluminiowe do pomieszczeń czystych, znane również jako profile aluminiowe do pomieszczeń czystych, to specjalistyczne komponenty przeznaczone do systemów obudów w kontrolowanych warunkach.Materiały budowlane SENBOdostarcza te profile w ramach asortymentu paneli i akcesoriów do pomieszczeń czystych, koncentrując się na dokładności wymiarowej, czystości powierzchni i kompatybilności modułowej.

Profile produkowane są ze stopu aluminiowo-magnezowo-krzemowego 6063-T5 metodą wytłaczania w wysokiej temperaturze. Wykończenia powierzchni obejmują anodowanie, powlekanie elektroforetyczne i malowanie proszkowe, każde wybrane pod kątem odporności na korozję i gładkiego, niegenerującego pyłu wykończenia. Standardowa długość profilu wynosi 6 metrów na sztukę, istnieje możliwość docięcia na wymiar i specyfikacji niestandardowych.

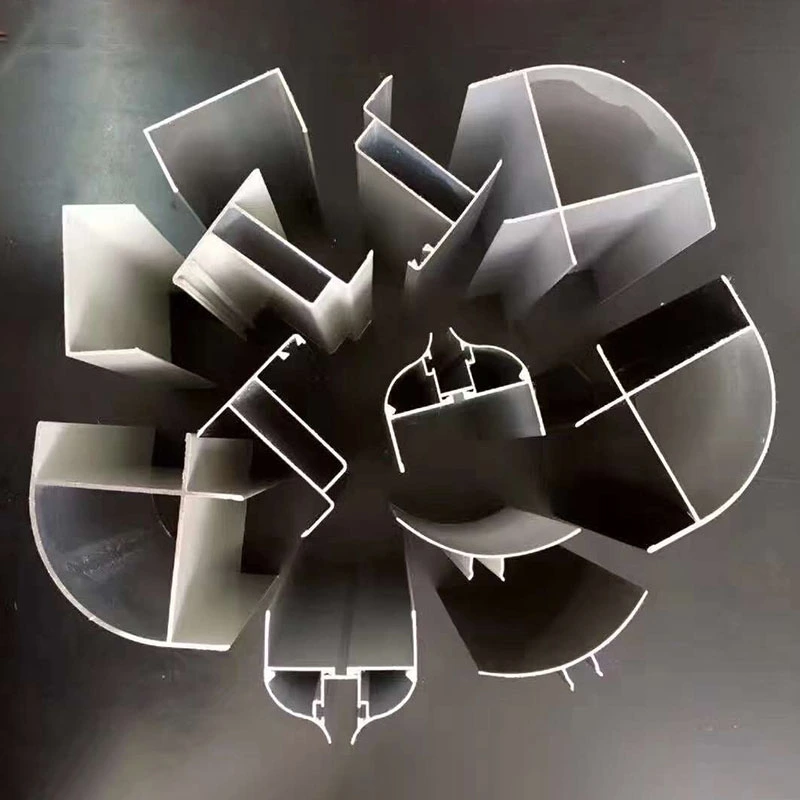

Funkcjonalnie seria produktów obejmuje cztery główne kategorie: profile łączące ościeżnice (profile I, profile H, profile T), profile uszczelniające i wykończeniowe (ceowniki, profile kątowe, profile zaokrąglone wewnętrzne i zewnętrzne), profile drzwi i okien (ościeżnice drzwi, sekcje skrzydeł drzwi, ramy okienne) oraz profile podwieszeń sufitowych (stępki FFU, belki zawieszane typu T, belki zawieszenia „kieliszek do wina”).

Obróbka materiału i powierzchni

Podstawowym materiałem jest stop aluminium 6063-T5, który zapewnia dobrą równowagę wytrzymałości, wytrzymałości i odporności na korozję. Wytrzymałość na rozciąganie mieści się w zakresie od 150 do 350 MPa. Anodowanie pozwala uzyskać twardą, odporną na zużycie powierzchnię, która jest łatwa do czyszczenia i nie pozostawia cząstek. Malowanie proszkowe zapewnia trwałe wykończenie dostępne w szerokiej gamie kolorystycznej, natomiast powłoka elektroforetyczna zapewnia równomierne pokrycie nawet na skomplikowanych profilach.

Wszystkie obróbki powierzchni zostały zaprojektowane tak, aby spełniać wymagania pomieszczeń czystych w zakresie niskiego wytwarzania cząstek i odporności na powszechnie stosowane środki dezynfekcyjne. Sam stop aluminium jest nietoksyczny, bezwonny oraz odporny na wilgoć i rozwój pleśni, co zostało wykazane podczas długotrwałego stosowania w pomieszczeniach czystych przemysłu elektronicznego, farmaceutycznego i spożywczego.

Standardy wymiarowe i asortyment produktów

Poniższa tabela, sporządzona na podstawie standardów branżowych i danych produktów dostawców, zawiera reprezentatywne specyfikacje dla popularnych kategorii profili.

Wydajność w rzeczywistych instalacjach

1. Kompatybilność modułowa i tolerancja wymiarowa

Akcesoria aluminiowe do pomieszczeń czystych zostały zaprojektowane w oparciu o koncepcję modułową i mają uniwersalne specyfikacje, takie jak serie 40, 50 i 75. Szerokość szczelin przyłączeniowych i odstępy między otworami są zgodne ze standardami branżowymi, a tolerancje szerokości szczelin są zwykle kontrolowane w zakresie ± 0,2 mm. Zapewnia to szybki i szczelny montaż pomiędzy różnymi komponentami. Weryfikacja montażu fabrycznego obejmuje sprawdzenie szczelności połączeń, koordynacji wymiarowej i kompatybilności konstrukcji uszczelniających, tak aby profile po montażu nie kolidowały ze sobą i nie były wyrównane.

2. Projekt narożnika promieniowego zapewniający łatwość czyszczenia

W środowiskach o rygorystycznych wymaganiach dotyczących czystości, takich jak pomieszczenia czyste półprzewodników i warsztaty farmaceutyczne GMP, złącza ściana-ściana i ściana-sufit są wykańczane za pomocą wypustek ze stopu aluminium o promieniu 50 mm (R50). Zakrzywiony profil eliminuje kąty 90 stopni, co ogranicza gromadzenie się kurzu i ułatwia czyszczenie i dezynfekcję. Płynne przejście minimalizuje również turbulencje przepływu powietrza, pomagając zachować jednokierunkowy laminarny przepływ powietrza w krytycznych strefach. Elementy narożne mocuje się do paneli ściennych za pomocą nitów zrywalnych, co pozwala na szybki montaż bez zanieczyszczeń cząsteczkowych związanych ze spawaniem.

3. System sufitów siatkowych do wsparcia FFU

Rama kratowa FFU (Fan Filter Unit) stanowi główne wsparcie konstrukcyjne systemu sufitowego pomieszczeń czystych. Wykorzystuje profile ze stopu aluminium w kształcie litery T o wysokiej wytrzymałości, połączone ze znormalizowanymi łącznikami (dwukierunkowymi, trójdrożnymi, czterokierunkowymi itp.). Stop 6063-T5 sprawia, że ​​system jest lekki, a jednocześnie mocny, a przekrój profilu zawiera dedykowane kanały do ​​prowadzenia mediów. Złącza są ocynkowane w celu zapewnienia odporności na korozję. Standardowe moduły rastrowe mają otwór wewnętrzny o wymiarach 1180×580 mm, co odpowiada wymaganiom instalacyjnym FFU.

Układ zawieszenia uwzględnia 30% margines bezpieczeństwa w zakresie nośności. Rozstaw wieszaków utrzymywany jest w granicach 1200 mm, a poziomowanie ramy utrzymywane jest z tolerancją mniejszą niż 1 mm na metr. W porównaniu z tradycyjnymi ramami spawanymi, to wstępnie zmontowane podejście skraca czas budowy o ponad 30% i poprawia wydajność późniejszej konserwacji o 50%.

4. Czystość powierzchni i skuteczność uszczelniania

Powierzchnie tych profili po anodowaniu lub malowaniu proszkowym są gładkie, pozbawione zadziorów i odporne na przywieranie pyłu. Wstępnie zaprojektowane rowki umożliwiają montaż elementów niemetalowych, takich jak paski uszczelniające, zaślepki z PCV i plastikowe osłony narożników, które zwiększają ochronę przed kurzem i szczelność. Sam materiał ze stopu aluminium jest nietoksyczny, bezwonny, odporny na korozję i wilgoć, a także ma sprawdzoną długoterminową wydajność w środowiskach pomieszczeń czystych w wielu gałęziach przemysłu.

Charakterystyka funkcjonalna

1. Niezawodne właściwości materiału.Stop aluminium 6063-T5 zapewnia jednolitą teksturę i wytrzymałość na rozciąganie w zakresie 150–350 MPa. Projektowany okres użytkowania wynosi co najmniej 15 lat w normalnych warunkach pomieszczenia czystego.

2. Precyzyjne tolerancje dla ciasnego montażu.Tolerancja szerokości szczeliny jest zachowana w granicach ±0,2 mm. Modułowa konstrukcja i ustandaryzowane interfejsy zapewniają ścisłe dopasowanie do materiałów uzupełniających, takich jak panele do pomieszczeń czystych i taśmy uszczelniające.

3. Gładka, niepyląca powierzchnia.Obróbka powierzchni, w tym anodowanie, elektroforeza i malowanie proszkowe, daje gładkie, nieporowate wykończenie, które jest odporne na korozję i łatwe do czyszczenia. Spełnia to wymagania pomieszczeń czystych dotyczące niskiego uwalniania cząstek.

4. Kompleksowy asortyment produktów.Seria obejmuje profile ceowe, profile kątowe, zaokrąglone profile narożne, ościeżnice drzwiowe i okienne oraz systemy rusztów FFU. Na zamówienie możliwe jest wykonanie wymiarów niestandardowych i kształtów specjalnych.

5. Montaż modułowy i możliwość ponownego użycia.Montaż profili odbywa się za pomocą połączeń śrubowych i nitów, co eliminuje konieczność spawania. Umożliwia to szybką instalację, demontaż i ponowne użycie, gdy wymagane są zmiany układu.

Uwagi dotyczące instalacji i zgodności

W przypadku połączeń paneli ściennych:Jako łączniki pośrednie pomiędzy panelami stosuje się profile dwuteowe i dwuteowe. Przed montażem należy sprawdzić, czy szerokość szczeliny profilu odpowiada grubości krawędzi panelu. Dokręcić elementy złączne równomiernie, aby uniknąć szczelin.

Do wykończenia narożników:Na połączeniach ściana-ściana i ściana-sufit należy stosować profile o promieniu R50 lub większym, aby wyeliminować osadzanie się kurzu. Nity zrywalne są zalecane zamiast śrub, aby zapewnić czystszy wygląd i zmniejszyć zanieczyszczenie cząstkami stałymi.

W przypadku sufitów kratowych FFU:Upewnij się, że rozstaw wieszaków nie przekracza 1200 mm, a rama jest wypoziomowana z dokładnością do 1 mm na metr. Otwór siatki o wymiarach 1180×580 mm jest standardem w przypadku modułów FFU, ale istnieje możliwość dostosowania wymiarów niestandardowych.

Do ram drzwiowych i okiennych:Wybierz profile pasujące do grubości panelu pomieszczenia czystego. Sprawdź, czy rowek uszczelniający jest kompatybilny z zamierzoną uszczelką lub środkiem uszczelniającym. Po montażu należy sprawdzić, czy drzwi lub okno działają płynnie i nie zacinają się.

Gdzie te profile są używane

1.Pomieszczenia czyste z elektroniką i półprzewodnikami: łączenie i mocowanie paneli ściennych i sufitów, a także systemów sufitowych z siatką FFU.

2.Biofarmaceutyczne obiekty GMP: zaokrąglone profile narożne R50 do uszczelniania narożników wewnętrznych i zewnętrznych, eliminujące martwe strefy zatrzymujące kurz.

3.Szpitalne sale operacyjne i oddziały intensywnej terapii: montaż ram drzwiowych i okiennych oraz uszczelnienia hermetyczne.

4.Pomieszczenia czyste w przetwórstwie żywności: połączenia paneli pomieszczeń czystych, uszczelnianie kanałów podłogowych i montaż kratek sufitowych.

5.Strefy czyste laboratorium: montaż szkieletu, integracja linii energetycznych i uszczelnianie.

Często zadawane pytania

1. Jaka obróbka powierzchni jest zalecana w farmaceutycznych pomieszczeniach czystych?

W zakładach farmaceutycznych GMP powszechnie stosuje się wykończenia anodowane lub malowane proszkowo, ponieważ są nieporowate, łatwe do czyszczenia i odporne na powszechnie stosowane środki dezynfekcyjne. Powłokę elektroforetyczną można zastosować w przypadku profili o skomplikowanych kształtach, gdzie istotne jest równomierne pokrycie.

2. Jak montuje się profile narożne promieniowe bez spawania?

Promieniowane profile narożne są zwykle mocowane za pomocą nitów zrywalnych. Ta metoda zapewnia bezpieczne połączenie, unikając jednocześnie ciepła, oparów i zanieczyszczeń cząstkami stałymi towarzyszącymi spawaniu. Nity montuje się od wewnątrz, pozostawiając gładką powierzchnię zewnętrzną, łatwą do czyszczenia.

3. Czy można dostarczyć profile o niestandardowej długości?

Tak. Standardowa długość wynosi 6 metrów, ale profile można fabrycznie przyciąć na określone długości. Niestandardowe przekroje mogą być również produkowane przy użyciu niestandardowych matryc do wytłaczania, z zastrzeżeniem minimalnych ilości zamówienia i czasu realizacji.

4. Jak zapewnić kompatybilność profili aluminiowych z panelami do pomieszczeń czystych?

Większość producentów paneli do pomieszczeń czystych projektuje swoje panele tak, aby pasowały do ​​​​standardowych szerokości szczelin profili. Przed złożeniem zamówienia należy sprawdzić zgodność grubości krawędzi panelu z szerokością szczeliny profilu. Nasz zespół techniczny może dostarczyć rysunki wymiarowe i próbki do weryfikacji.

5. Jaka jest nośność systemu rusztów sufitowych FFU?

System rusztu FFU został zaprojektowany z 30% marginesem bezpieczeństwa powyżej oczekiwanego obciążenia, które obejmuje ciężar jednostek FFU, paneli sufitowych i wszelkich obciążeń użytkowych. Rozstaw wieszaków utrzymywany jest w granicach 1200 mm, aby równomiernie rozłożyć obciążenia. Aby uzyskać szczegółowe obliczenia obciążenia, prosimy o podanie ciężaru FFU i konfiguracji sufitu naszemu zespołowi inżynieryjnemu.
