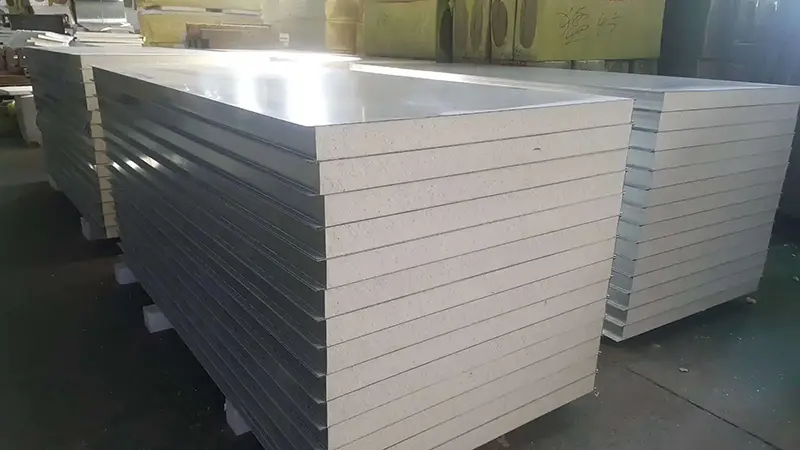

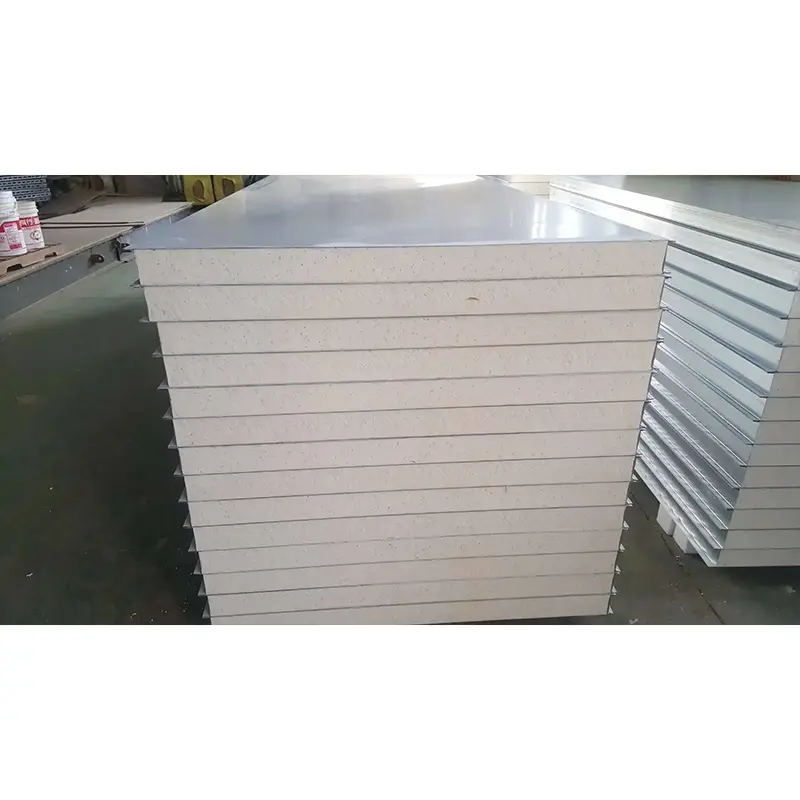

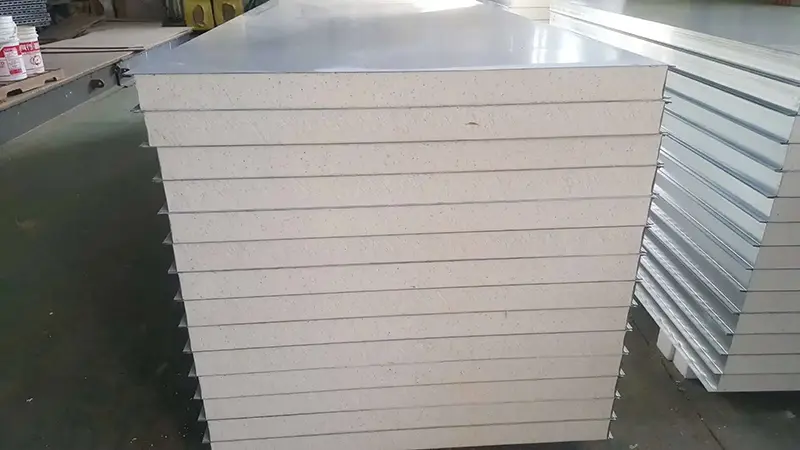

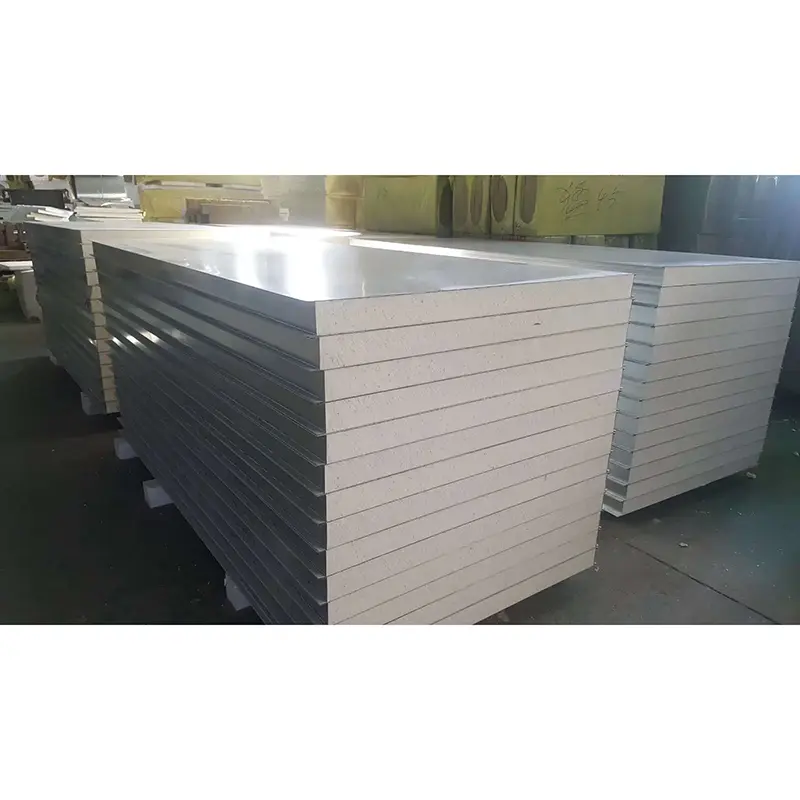

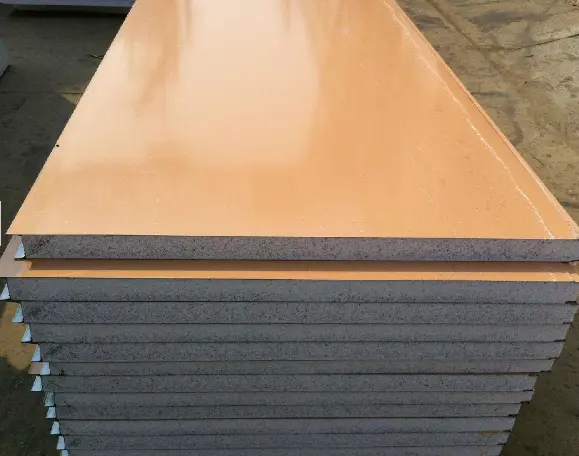

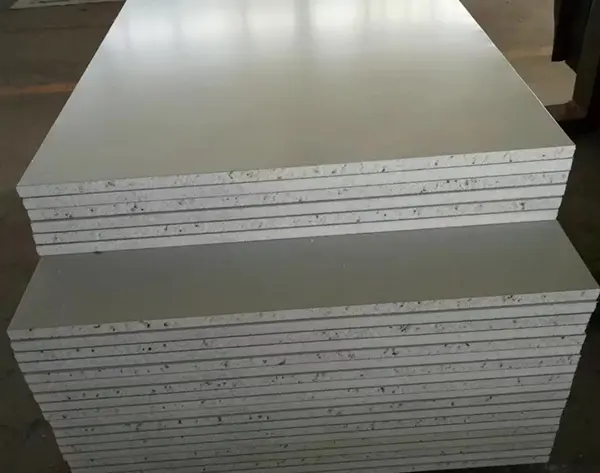

Polistyrenowe panele do pomieszczeń czystych, znane również jako panele EPS do pomieszczeń czystych, to lekkie płyty warstwowe produkowane na ciągłej linii produkcyjnej.SENBO Materiały budowlanedostarcza te panele do środowisk kontrolowanych, gdzie izolacja termiczna i efektywność kosztowa są najważniejszymi kwestiami i gdzie wymagania dotyczące odporności ogniowej są ograniczone.
Panele składają się z okładzin wykonanych ze stali malowanej organicznie, stali ocynkowanej lub stali nierdzewnej, połączonych pod wpływem ciepła i ciśnienia z rdzeniem ze styropianu. Grubość okładziny waha się od 0,4 mm do 1,2 mm. Rdzeń EPS ma gęstość 12–25 kg/m3, standardowo 16 kg/m3. Zamknięta struktura komórkowa zawiera niezależne, uszczelnione pęcherzyki powietrza, które przyczyniają się do izolacji termicznej.
Standardową metodą łączenia jest połączenie na pióro i wpust, zwane także systemem blokującym typu męsko-żeńskiego. Dostępne są również opcje połączeń centralnych. Obie metody zapewniają szczelne uszczelnienie pomiędzy sąsiadującymi panelami.
Grubość panelu waha się od 40 mm do 250 mm, przy standardowych rozmiarach 50 mm, 75 mm i 100 mm. W tym zakresie istnieje możliwość dostosowania. Standardowe szerokości to 950 mm i 1150 mm, a długość panelu może osiągnąć 12 000 mm w zależności od wymagań projektu.
Profil powierzchni może być płaski lub żebrowany, a powierzchnia jest pokryta folią ochronną z PVC, która zapobiega zarysowaniom podczas transportu i montażu.
Produkty są podzielone na dwie kategorie w oparciu o klasę ognioodporności. Standardowe panele EPS nie zawierają dodatków zmniejszających palność i są ograniczone do obszarów, w których nie jest wymagana odporność ogniowa. Ognioodporne panele EPS zawierają dodatki i mogą osiągnąć klasę B1 lub B2.
Rdzeń z pianki EPS charakteryzuje się niską przewodnością cieplną, co zapewnia skuteczną izolację termiczną. Poniższa tabela zawiera zmierzone współczynniki przenikania ciepła dla różnych grubości paneli, w oparciu o okładziny stalowe malowane organicznie o grubości 0,5 mm i gęstość EPS wynoszącą 16 kg/m3.
| Grubość panelu (mm) | Współczynnik przenikania ciepła W/(m²·K) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
Przy grubości 75 mm współczynnik przenikania ciepła wynosi poniżej 0,45 W/(m²·K), czyli jest lepszy niż płyty warstwowe z wełny mineralnej o tej samej grubości. Dzięki temu panele EPS nadają się do pomieszczeń czystych, w których wymagane są kontrola temperatury.
Niski ciężar własny paneli EPS do pomieszczeń czystych jest jedną z ich charakterystycznych cech. Poniższa tabela przedstawia ciężar na metr kwadratowy dla różnych grubości, w oparciu o te same specyfikacje okładzin i rdzenia.
| Grubość panelu (mm) | Waga (kg/m²) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
Dla porównania, panel z wełny mineralnej o grubości 50 mm do pomieszczeń czystych waży około 15–16 kg/m². Niższa waga paneli EPS upraszcza obsługę i montaż oraz sprawia, że nadają się one do montażu na istniejących konstrukcjach o mniejszej nośności.
Panele polistyrenowe do pomieszczeń czystych zapewniają podstawowy poziom izolacji akustycznej. Poniżej podano zmierzone wartości dla różnych grubości.
| Grubość panelu (mm) | Izolacja akustyczna (dB) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
Ten poziom izolacji akustycznej jest odpowiedni dla ogólnych zakładów przemysłowych i standardowych pomieszczeń czystych, ale jest niższy niż w przypadku płyt z wełny mineralnej lub tlenosiarczanu magnezu.
W przypadku stosowania jako panele ścienne dopuszczalne obciążenia pionowe różnią się w zależności od grubości i stanu obciążenia wiatrem. Poniższa tabela zawiera wartości referencyjne.
| Obciążenie wiatrem (kg/m²) | 50mm | 75 mm | 100mm | 150mm | 200 mm | 250mm |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
Panel o grubości 75 mm wytrzymuje dopuszczalne obciążenie pionowe 2000 kg/m² pod obciążeniem wiatrem 2,5 kg/m², co spełnia wymagania nośne dla standardowych ścianek działowych do pomieszczeń czystych.
Panele EPS do pomieszczeń czystych są powszechnie stosowane w ogólnie czystych środowiskach o ograniczonych wymaganiach w zakresie odporności ogniowej:
Przemysł elektroniczny:Przegrody i sufity podwieszane dla warsztatów zajmujących się produkcją elektroniki ogólnej, spełniające podstawowe wymagania pyłoszczelności.
Przetwórstwo spożywcze:Wykończenia ścian i sufitów w warsztatach i magazynach produkujących żywność, pomagające chronić obszary produkcyjne przed kurzem i zanieczyszczeniami.
Opieka zdrowotna:Korytarze, szatnie i inne obszary pomocnicze na niekrytycznych oddziałach szpitalnych.
Ogólne zakłady przemysłowe:Przegrody wewnętrzne i konstrukcje obudów warsztatów obróbczych i montażowych.
Poniższe parametry opierają się na standardowych danych produkcyjnych i pomiarowych. Dostosowanie jest dostępne.
| Wskaźnik wydajności | Parametr/Specyfikacja | Notatki |
|---|---|---|
| Materiał wierzchni | Stal malowana / Stal ocynkowana / Stal nierdzewna | Grubość: 0,4–1,2 mm |
| Materiał rdzenia | Pianka polistyrenowa (EPS). | Gęstość: 12–25 kg/m3 |
| Grubość panelu | 40–250 mm | Standard: 50/75/100 mm; konfigurowalny |
| Efektywna szerokość | 950 mm, 1150 mm | |
| Długość panelu | ≤12 000 mm | Możliwość dostosowania w zależności od potrzeb projektu |
| Współczynnik przenikania ciepła (75 mm) | 0,442 W/(m²·K) | Lepsze niż wełna skalna o tej samej grubości |
| Gęstość powierzchniowa (50 mm) | ≈10 kg/m² | Lżejsze niż panele z wełny mineralnej |
| Izolacja akustyczna (50 mm) | 20dB | Podstawowe parametry akustyczne |
| Wydajność spalania | Brak odporności ogniowej (standard) / B1 lub B2 (ognioodporność) | Standardowy EPS zabroniony w obszarach zagrożonych pożarem |
1. Ekonomiczne rozwiązanie.Panele EPS oferują znaczną przewagę kosztową w porównaniu z płytami z wełny mineralnej i aluminium o strukturze plastra miodu, co czyni je ekonomicznym wyborem w przypadku dużych ogólnych projektów pomieszczeń czystych.
2. Lekka i wydajna instalacja.Panel o grubości 50 mm waży około 10 kg/m², czyli jest znacznie lżejszy niż panele z wełny mineralnej o tej samej grubości. Zmniejsza to koszty obsługi i przyspiesza budowę.
3. Dobra izolacja termiczna.Płyta o grubości 75 mm ma współczynnik przenikania ciepła na poziomie 0,442 W/(m²·K), czyli lepiej niż płyty z wełny mineralnej o tej samej grubości.
4. Odpowiednia nośność.Panel o grubości 75 mm wytrzymuje 2000 kg/m² przy ciśnieniu wiatru 2,5 kg/m², spełniając wymagania konstrukcyjne dla standardowych ścian działowych.
5. Jasno zdefiniowany zakres zastosowania.Panele nadają się do ogólnych, czystych środowisk, w których nie jest wymagana odporność ogniowa, takich jak warsztaty podzespołów elektronicznych i obszary przetwarzania żywności.
Rdzeń EPS jest palny. Podczas spalania wytwarza dym i opary, które są toksyczne, a standardowy produkt nie posiada żadnej klasy odporności ogniowej. Obowiązują następujące ograniczenia:
1.Standardowe panele EPS są zabronione w projektach pomieszczeń czystych, które wymagają określonej odporności ogniowej, w tym warsztatów farmaceutycznych GMP, szpitalnych sal operacyjnych i zakładów produkujących chipy elektroniczne.
2.Można je stosować wyłącznie w obszarach, w których lokalne przepisy bezpieczeństwa pożarowego budynków dopuszczają stosowanie materiałów nieognioodpornych.
3.W przypadku projektów wymagających paneli ognioodpornych należy wybrać alternatywy, takie jak panele z wełny mineralnej do pomieszczeń czystych (niepalne klasy A) lub panele z tlenosiarczanu magnezu.
4.Jeśli wymagana jest klasa ognioodporności, należy brać pod uwagę wyłącznie płyty EPS z dodatkiem środków zmniejszających palność, które zostały przetestowane i certyfikowane w klasie B1 lub B2, a ich użycie musi być zgodne z lokalnymi przepisami.
1.Warsztaty zajmujące się ogólną produkcją elektroniki i montażem komponentów bez specjalnych wymagań w zakresie odporności ogniowej.
2.Warsztaty przetwórstwa spożywczego i magazyny żywności w obszarach o niższych temperaturach.
3.Korytarze szpitalne, przebieralnie i niekrytyczne obszary wsparcia medycznego.
4.Przegrody wewnętrzne i obudowy dla standardowych zakładów przemysłowych, takich jak warsztaty obróbcze i montażowe.
Panele EPS są lżejsze i tańsze, a przy tej samej grubości zapewniają nieco lepszą izolację termiczną. Jednakże panele z wełny mineralnej są niepalne klasy A i nadają się do stosowania w obszarach o wymaganiach dotyczących odporności ogniowej, w przeciwieństwie do standardowych paneli EPS. Wybór zależy od wymagań bezpieczeństwa przeciwpożarowego i budżetu projektu.
W większości przypadków nie. Warsztaty farmaceutyczne GMP zazwyczaj wymagają niepalnych paneli klasy A. Nawet ognioodporne panele EPS o klasie B1 lub B2 mogą nie spełniać wymagań bezpieczeństwa pożarowego tych obiektów. Zamiast tego zazwyczaj zaleca się panele z wełny skalnej lub tlenosiarczanu magnezu.
Płyty EPS należy przechowywać na płasko, w suchym, zadaszonym miejscu, z dala od źródeł zapłonu, iskier i otwartego płomienia. Należy je chronić przed bezpośrednim działaniem promieni słonecznych przez dłuższy czas, ponieważ ekspozycja na promieniowanie UV może spowodować uszkodzenie okładziny i rdzenia. Folia ochronna PCV powinna pozostać na swoim miejscu aż do końcowego montażu.
Panele te przeznaczone są do zastosowań wewnętrznych. W przypadku zastosowań zewnętrznych materiał okładzinowy i wspornik konstrukcyjny muszą być specjalnie zaprojektowane do warunków zewnętrznych, a także należy ocenić bezpieczeństwo przeciwpożarowe zestawu. Przed zastosowaniem płyt EPS na zewnątrz zaleca się konsultację z producentem.
Standardowy EPS nie zawiera dodatków zmniejszających palność i nie posiada żadnej klasy odporności ogniowej. Ognioodporny EPS zawiera dodatki spowalniające rozprzestrzenianie się płomieni i po testach może osiągnąć klasę B1 lub B2. Jednakże nawet ognioodporny EPS pozostaje palny i powinien być stosowany wyłącznie tam, gdzie pozwalają na to przepisy bezpieczeństwa przeciwpożarowego.
Tianjin SENBO Building Materials Technology Co., Ltd. jest producentem polistyrenowych paneli do pomieszczeń czystych, papierowych paneli oczyszczających o strukturze plastra miodu, ręcznie robionych dźwiękochłonnych paneli do pomieszczeń czystych i innych produktów z metalowymi obudowami. Nasza baza produkcyjna znajduje się w Strefie Rozwoju Gospodarczego Jinghai w Tianjin w Chinach i jest wyposażona w zautomatyzowane linie produkcyjne oraz czterostopniowy proces kontroli jakości. Aby uzyskać więcej informacji na temat naszej fabryki, certyfikatów, możliwości testowania i referencji projektów, odwiedź naszą stronęO nasstrona lubskontaktuj się z naszym zespołem inżynierów.
