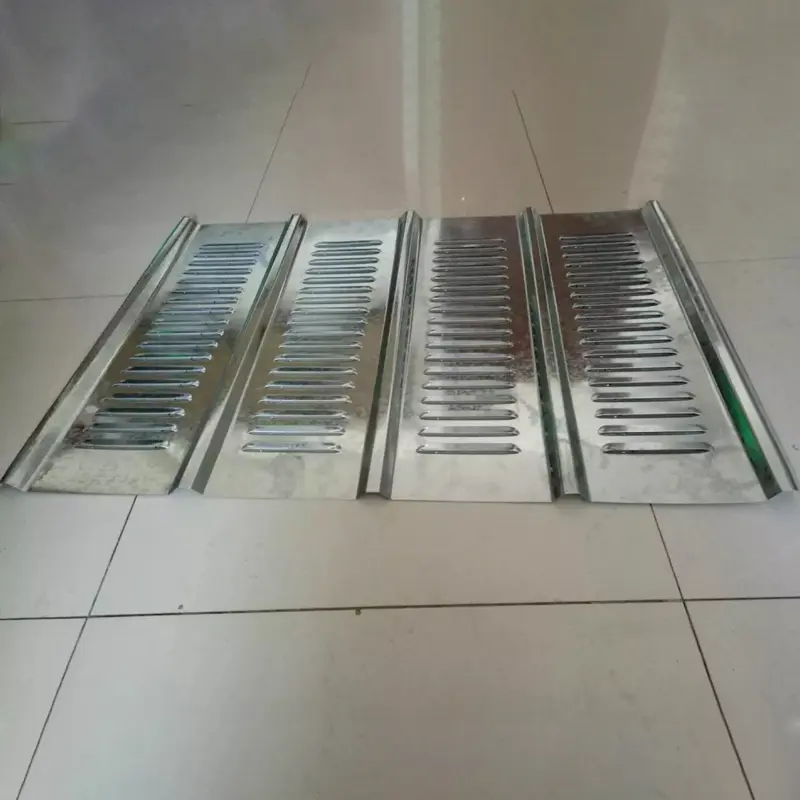

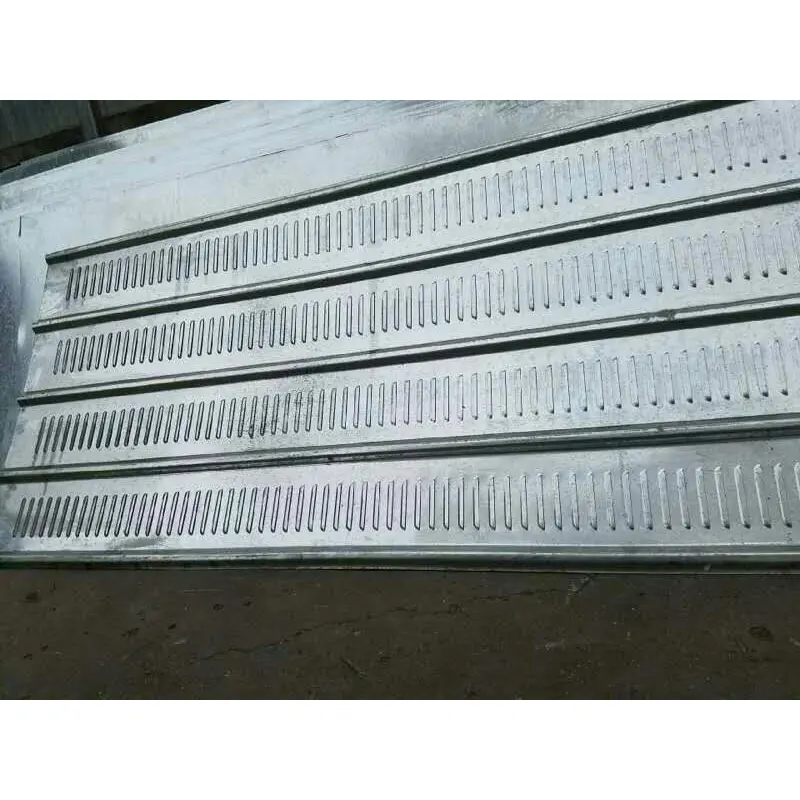

Arkusz perforowany z żaluzjami

Arkusze perforowane żaluzjowe to funkcjonalne panele architektoniczne utworzone w wyniku obróbki blach przy użyciu szybkiego, precyzyjnego sprzętu do tłoczenia w celu utworzenia struktury zakrzywionych otworów przypominających żaluzje. W przeciwieństwie do standardowych paneli perforowanych (w których znajdują się proste otwory, takie jak koła lub kwadraty), perforowane panele żaluzjowe są wyposażone w żaluzje ustawione pod kątem. Taka konstrukcja umożliwia przepływ powietrza przez ukośne kanały, blokując jednocześnie poziomą linię wzroku, uzyskując w ten sposób efekt „wentylowanego, ale nieprzezroczystego”.

Wybór materiału podstawowego

W zależności od środowiska operacyjnego i wymagań eksploatacyjnych można wybrać następujące materiały:

Stal ocynkowana Q235:Najpopularniejszy materiał w budownictwie. Powierzchnie są poddawane cynkowaniu ogniowemu i elektrostatycznemu malowaniu proszkowemu (grubość powłoki ≥60 μm), wytrzymując 500 godzin testów w komorze solnej bez łuszczenia i rdzy. Norma testowa: ASTM B117 / ISO 9227. Raporty laboratoryjne są dostępne na żądanie.

Stal nierdzewna 304:Stosowany w środowiskach zewnętrznych wymagających wysokiej odporności na korozję lub do projektów dekoracyjnych.

Stop aluminium:Stosowany w projektach z ograniczeniami wagowymi lub wymagających kompatybilności z płytami dachowymi aluminiowo-magnezowo-manganowymi.

Proces produkcyjny i specyfikacje:System, produkowany przy użyciu szybkich, precyzyjnych, w pełni zautomatyzowanych linii wykrawania, obsługuje różne materiały, w tym perforowane zwoje stali malowanej kolorowo, zwoje aluminium i blachy ze stali nierdzewnej. Standardowe grubości wahają się od 0,5 mm do 2,0 mm (cienkie blachy: 0,5–1,0 mm; grube blachy: 1,0–2,0 mm). Typowe kąty żaluzji wynoszą 45°–60°, a współczynnik powierzchni otwartej wynosi 40–60%. Standardowe rozmiary arkuszy to 1000×2000mm i 1250×2500mm; rozmiary niestandardowe są dostępne na życzenie.

Obróbka powierzchniowa:Blachy stalowe ocynkowane mogą być wykończone elektrostatycznym malowaniem proszkowym. Kolory są dostosowywane zgodnie ze standardami RAL (typowe kolory to ciemnoszary, jasnoszary, królewski błękit i ciemnozielony).

Weryfikacja wydajności

1. Parametry akustyczne – redukcja hałasu mierzona laboratoryjnie

Właściwości akustyczne perforowanych paneli żaluzjowych są poparte konkretnymi danymi eksperymentalnymi. Systematyczne badania prowadzone przez Laboratorium Akustyki Architektonicznej na Narodowym Uniwersytecie Cheng Kung (Tajwan) na poziomych panelach żaluzjowych z mikroperforacją wykazały, że średnia redukcja hałasu waha się od minimum 4 dB do maksymalnie 15 dB. Kluczowe zmienne wpływające na parametry akustyczne obejmują długość i grubość żaluzji, konfigurację konstrukcyjną (perforacja jednostronna lub dwustronna), kąt żaluzji i odstęp między żaluzjami.

2. Wentylacja i odporność na wiatr – odporność na wiatr zmniejszona o ponad 30%

Perforowane panele żaluzjowe ułatwiają naturalną wentylację i odciążenie poprzez ukośne perforacje w żaluzjach, skutecznie zmniejszając opór powietrza. W przypadku zastosowania w ogrodzeniu budowlanym, żaluzjowa konstrukcja przepływu powietrza zmniejsza opór wiatru o ponad 30% w porównaniu z tradycyjnymi barierami stałymi, w oparciu o porównawcze obliczenia obciążenia wiatrem. Panele zaprojektowano tak, aby spełniały lokalne wymagania dotyczące obciążenia wiatrem zgodnie z obowiązującymi przepisami budowlanymi (np. GB 50009 / EN 1991), a rzeczywista wydajność została zweryfikowana poprzez obliczenia konstrukcyjne i oceny obciążenia wiatrem specyficzne dla projektu. Dzięki temu nadają się do stosowania w regionach przybrzeżnych narażonych na tajfuny i wietrzne.

3. Odporność na korozję i warunki atmosferyczne – 500-godzinny test w mgle solnej

Odporność na korozję perforowanych paneli żaluzjowych zapewnia system dwuprocesowy: cynkowanie ogniowe, a następnie elektrostatyczne malowanie proszkowe. Ocynkowana warstwa bazowa jest połączona z utwardzaną w wysokiej temperaturze poliestrową powłoką proszkową do stosowania na zewnątrz (o grubości ≥60 μm). Panele wytrzymują 500 godzin testów w mgle solnej bez łuszczenia się i rdzy, zgodnie z ASTM B117 / ISO 9227. Raporty z testów innych firm są dostępne na żądanie, a żywotność na zewnątrz szacowana jest na 5–10 lat w normalnych warunkach środowiskowych.

4. Właściwości mechaniczne i produkcyjne

Wykonany ze stali ocynkowanej Q235, materiał zapewnia doskonałą wytrzymałość na ściskanie, a proces tłoczenia rastrowego zapewnia wysoką precyzję wymiarową. W zastosowaniach w transporcie kolejowym (żaluzje wentylacyjne i przeciwdeszczowe) konstrukcja łączy skierowane w przód perforowane panele żaluzjowe z tylnymi przegrodami przeciwdeszczowymi, aby zrównoważyć przepływ powietrza i ochronę przed warunkami atmosferycznymi. W przypadku przedziałów mocy urządzeń silnikowych na konstrukcję żaluzji można nałożyć materiał dźwiękochłonny o grubości 5–10 mm w celu tłumienia hałasu.

5. Sprawdzone scenariusze zastosowań

Dekoracja i pochłanianie dźwięku na dużą skalę w budynkach użyteczności publicznej:Te perforowane blachy żaluzjowe służą do dekoracji i obróbki akustycznej w dużych projektach, takich jak lotniska, dworce kolejowe, stadiony, centra wystawowe i stacje metra.

Ogrodzenia budowlane:Zasłony perforowane z żaluzjami mają konstrukcję modułową z montażem śrubowym, co eliminuje potrzebę spawania na miejscu. Obsługuje ponowne użycie ponad 5 razy i może poszczycić się współczynnikiem recyklingu stali na poziomie 95%.

Wentylacja sprzętu i odprowadzanie ciepła:Stosowane jako panele rozpraszające ciepło w obudowach urządzeń, żaluzje te są zwykle produkowane ze stali nierdzewnej, stali ocynkowanej lub aluminium (grubość: 0,8–2 mm), zapewniając skuteczną wentylację i odprowadzanie ciepła, a jednocześnie zapewniając ochronę przed kurzem i rozpryskami.

Przegląd kluczowych specyfikacji

Wszystkie parametry wymienione poniżej opierają się na standardowej produkcji fabrycznej lub testach referencyjnych. Istnieje możliwość dostosowania do konkretnych wymagań projektu.

Kluczowe zalety

1. Wentylacja bez widoczności (unikalna funkcjonalność).Konstrukcja z kątowymi żaluzjami tworzy zakładkę, patrząc od przodu, blokując ponad 90% linii wzroku z zewnątrz, jednocześnie umożliwiając naturalny przepływ powietrza, równoważąc ochronę prywatności z wentylacją i rozpraszaniem ciepła. Ekranowanie wizualne mierzone jest w odległości 1 metra prostopadle do powierzchni panelu.

2. Sprawdzona wydajność akustyczna (redukcja 4–15 dB).Badania laboratoryjne potwierdzają średnią redukcję hałasu o 4–15 dB; wydajność można dodatkowo zwiększyć poprzez dodanie dźwiękochłonnej bawełny lub paneli z mikroperforacją.

3. Odporność na korozję i trwałość (500-godzinna weryfikacja w mgle solnej).Podwójna ochrona antykorozyjna (cynkowanie ogniowe plus elektrostatyczne malowanie proszkowe) zapewnia brak łuszczenia się i rdzewienia po 500 godzinach testów w komorze solnej zgodnie z ASTM B117 / ISO 9227; Żywotność na zewnątrz 5–10 lat.

4. Montaż modułowy i możliwość ponownego użycia.Modułowa konstrukcja z połączeniami śrubowymi eliminuje potrzebę spawania na miejscu; panele można ponownie wykorzystać co najmniej pięć razy, a wskaźnik recyklingu stali wynosi 95%.

5. Elastyczne dostosowywanie materiałów i specyfikacji.Dostępne w różnych materiałach, takich jak stal ocynkowana Q235, stal nierdzewna i aluminium; grubość, wymiary i kolory blachy można dostosować do konkretnych wymagań projektu.

Scenariusze zastosowań

1.Systemy dekoracyjne i dźwiękochłonne do dużych obiektów użyteczności publicznej takich jak lotniska, dworce kolejowe, stadiony, centra wystawowe, stacje metra.

2.Ogrodzenie placu budowy na potrzeby robót drogowych, wykopów w metrze i renowacji budynków mieszkalnych (wymagające odporności na wiatr i odprężenia ciśnieniowego).

3.Wentylacja, odprowadzanie ciepła i ochrona przed pyłem zakładów przemysłowych i pomieszczeń urządzeń.

4.Ekrany akustyczne dla dróg gminnych i stref przemysłowych (w połączeniu z materiałami dźwiękochłonnymi).

5.Zintegrowane systemy żaluzji architektonicznych i wentylacyjnych.

Dlaczego warto wybrać perforowane panele żaluzjowe?

Szukasz funkcjonalnego panelu, który równoważy wentylację i ekranowanie do dekoracji architektonicznych, ogrodzenia konstrukcji lub projektów redukcji hałasu? Panele te, wykonane ze stali ocynkowanej Q235 lub stali nierdzewnej, są wyposażone w precyzyjnie wytłoczone żaluzje ustawione pod kątem 45°–60°. Zapewniają ponad 90% ekranowania wizualnego (mierzone przy rzucie prostopadłym na 1 m), umożliwiając jednocześnie naturalną wentylację i redukcję ciśnienia, oferując o ponad 30% mniejszy opór powietrza w porównaniu do paneli pełnych. Laboratoryjne badania akustyczne potwierdzają redukcję hałasu o 4–15 dB, natomiast 500-godzinne badania w komorze solnej (ASTM B117 / ISO 9227) weryfikują ich odporność na korozję; modułowa konstrukcja pozwala na wielokrotne użycie. Od dekoracyjnego pochłaniania dźwięku w dużych budynkach użyteczności publicznej po wiatroodporne ogrodzenia w przypadku robót drogowych w miastach, perforowane panele żaluzjowe – poparte sprawdzonymi danymi dotyczącymi wydajności – oferują niezawodne rozwiązanie, które zapewnia „wentylację bez widoczności” wraz z redukcją hałasu i odpornością na wiatr.

Często zadawane pytania

1. Jakie standardy stosuje się przy badaniu mgły solnej?

Nasze panele malowane proszkowo testujemy zgodnie z ASTM B117 lub ISO 9227 przez 500 godzin. Raporty z testów stron trzecich są dostępne na żądanie w celu sprawdzenia wyników.

2. Jak mierzy się 90% przesiewu wizualnego?

Współczynnik rastracji wizualnej mierzony jest w odległości 1 metra prostopadle do powierzchni panelu. Przy normalnym kącie widzenia, ustawione pod kątem żaluzje nakładają się na siebie, blokując ponad 90% poziomej linii wzroku, jednocześnie umożliwiając przepływ powietrza.

3. Czy panele można stosować w obszarach o silnym wietrze?

Tak. Konstrukcja z żaluzjami zmniejsza obciążenie wiatrem o ponad 30% w porównaniu do paneli pełnych. Wykonujemy obliczenia obciążenia wiatrem dla konkretnego projektu zgodnie z obowiązującymi normami (np. GB 50009 lub EN 1991), aby upewnić się, że panele i konstrukcja wsporcza są odpowiednio zaprojektowane.

4. Jakie materiały są dostępne na panele perforowane żaluzjowe?

Oferujemy stal ocynkowaną Q235, stal nierdzewną 304 i stop aluminium. Wybór zależy od wymagań antykorozyjnych, ograniczeń wagowych i preferencji estetycznych. Wszystkie materiały mogą być malowane proszkowo w różnych kolorach RAL.

5. Czy przed złożeniem zamówienia dostarczacie próbki lub raporty z testów?

Tak, na żądanie możemy udostępnić przykładowe panele do oceny i udostępnić odpowiednie raporty z testów (solna, akustyczna, mechaniczna). Nasz zespół inżynierów oferuje również konsultacje techniczne dotyczące konkretnego projektu.

6. Jak montuje się panele?

Panele są przeznaczone do modułowego montażu śrubowego, co eliminuje potrzebę spawania na miejscu. Pozwala to na szybszy montaż i łatwy demontaż, a panele można wielokrotnie wykorzystywać.
