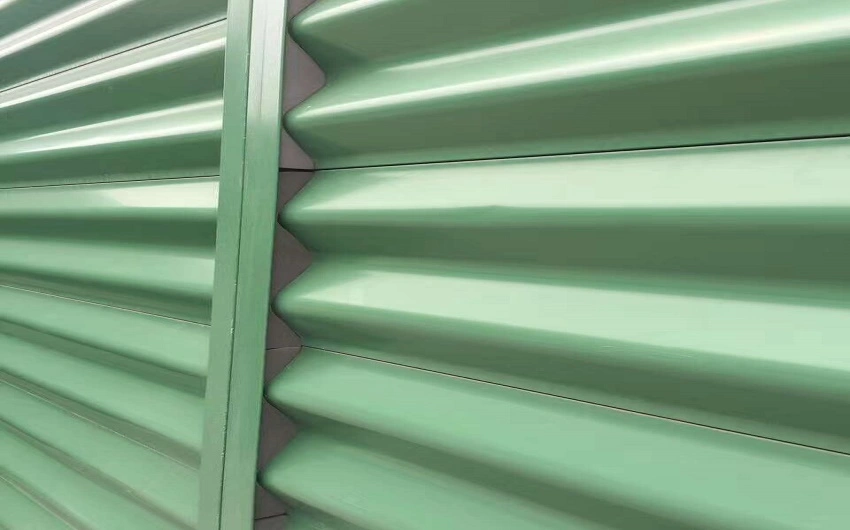

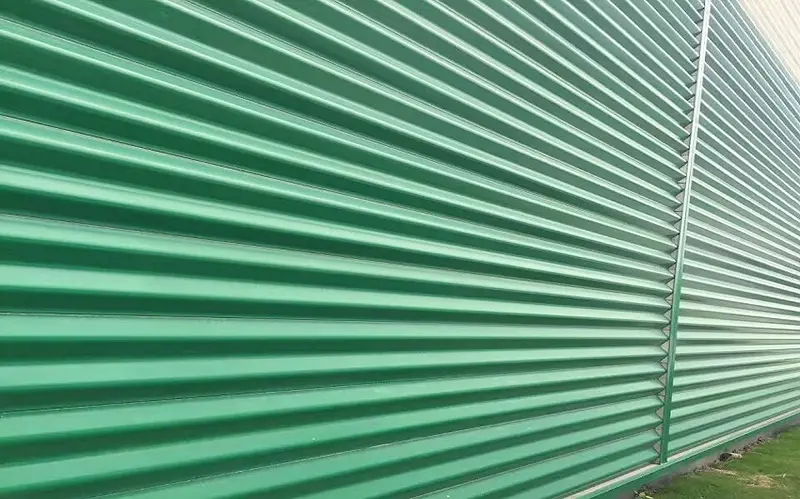

Panel stalowy powlekany kolorowo z ukrytym łącznikiem

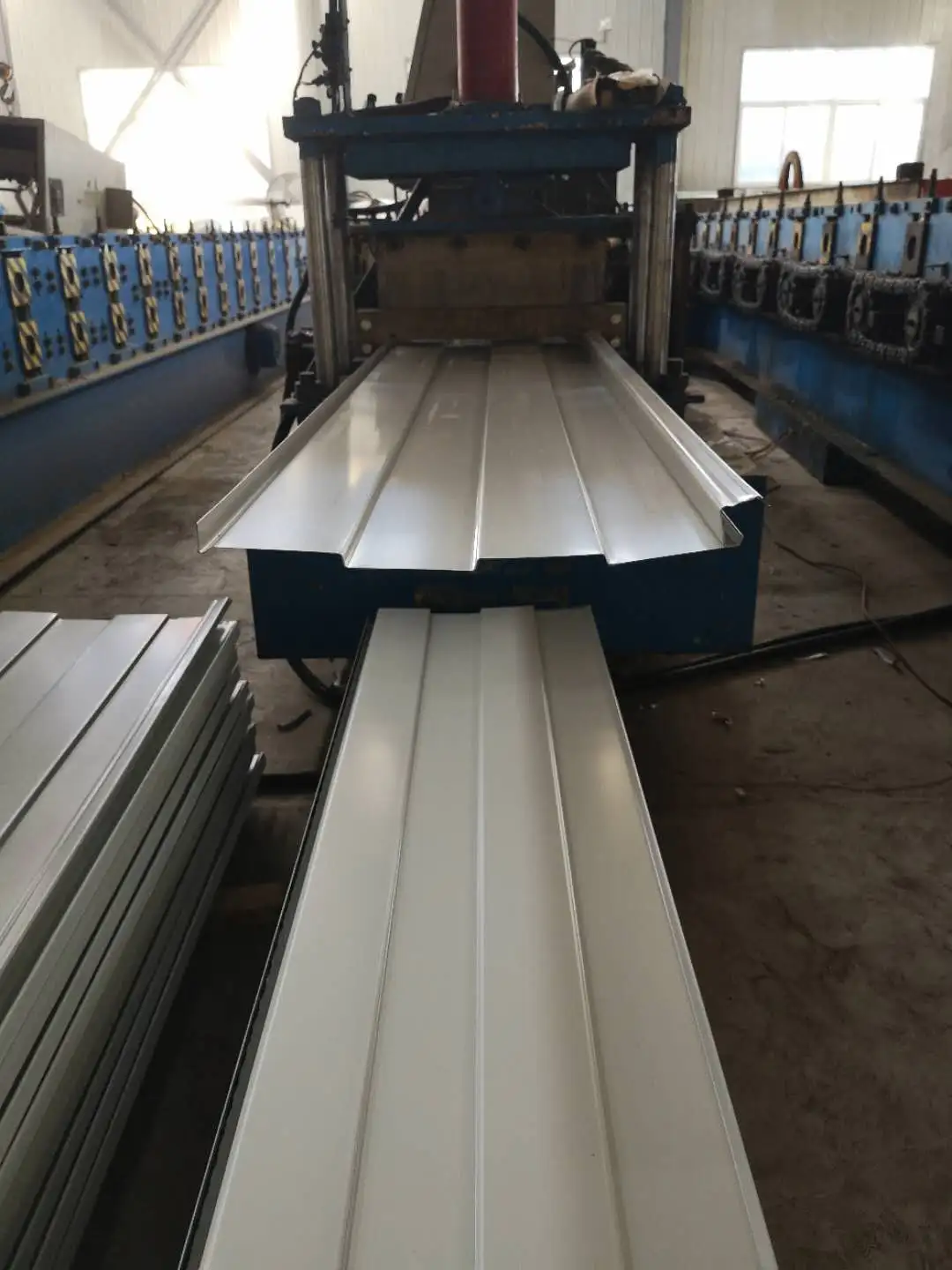

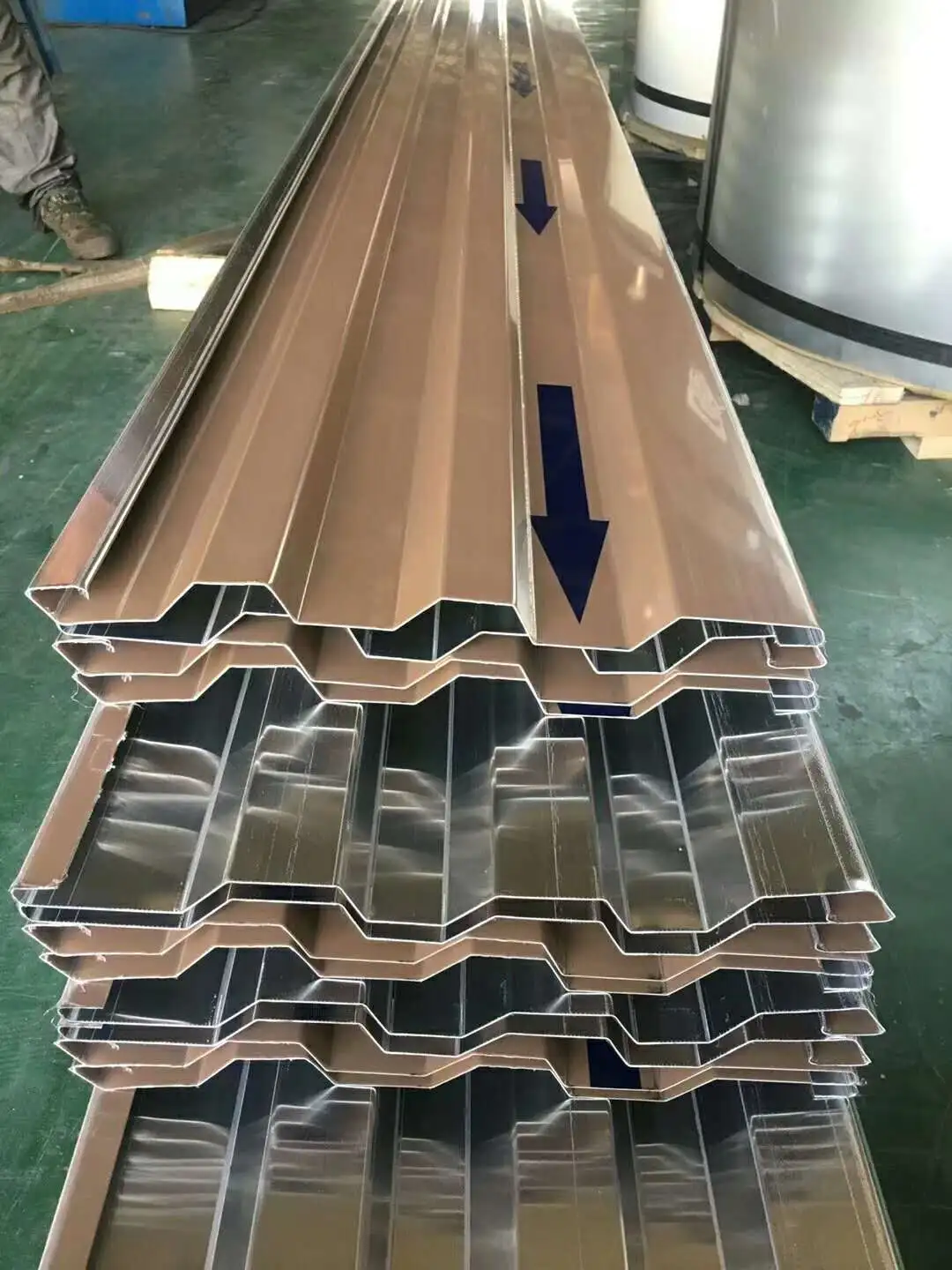

Panele stalowe powlekane kolorowo z ukrytymi łącznikami, zwane także panelami dachowymi z ukrytymi łącznikami lub ukrytymi zatrzaskami, to profilowane arkusze walcowane ze stali powlekanej organicznie. Mocuje się je do płatwi dachowych za pomocą pasujących wsporników ze stali ocynkowanej lub ze stopu aluminium, a nie odsłoniętych śrub. Sekwencja łączenia obejmuje przymocowanie wsporników ukrytych do płatwi, połączenie żebra panelu z żebrem centralnym wspornika, a następnie zablokowanie szwu za pomocą maszyny do zamykania krawędzi w celu uzyskania szczelnego połączenia pomiędzy sąsiadującymi panelami. SENBO produkuje te profile na dedykowanych liniach do walcowania i podczas produkcji sprawdza kluczowe wymiary, takie jak wysokość żebra, szerokość efektywna i głębokość blokowania.

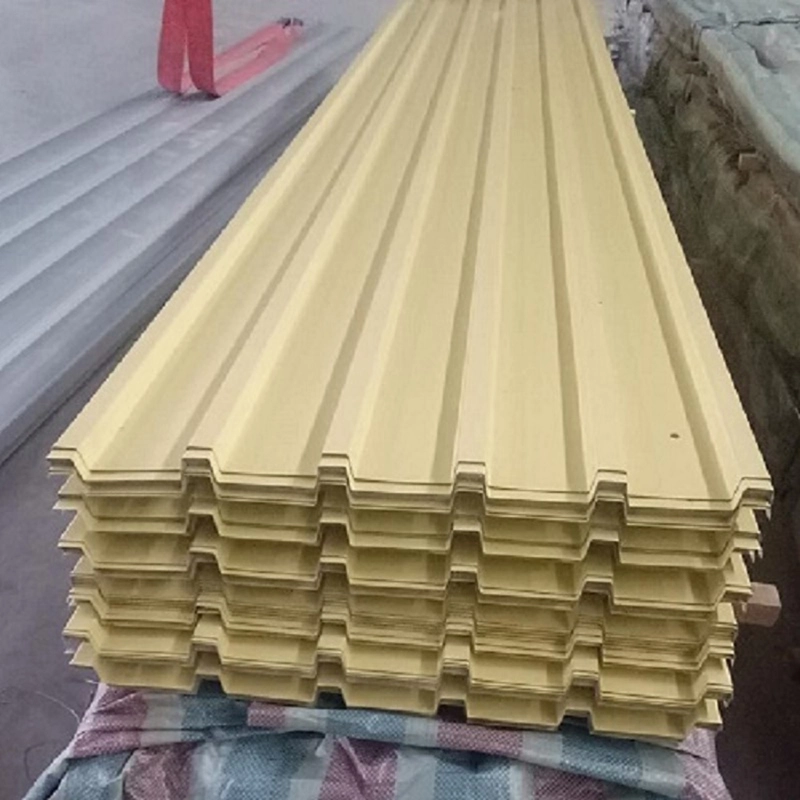

Główna różnica w stosunku do standardowych pokryć dachowych ze stali malowanej kolorowo polega na sposobie mocowania. Konwencjonalne panele mocuje się za pomocą wkrętów samogwintujących, które przechodzą przez powierzchnię panelu, co wymaga uszczelnienia każdego otworu na śrubę. Zamiast tego panele z ukrytymi łącznikami opierają się na wspornikach blokujących, co oznacza, że ​​powierzchnia pozostaje wolna od penetracji. Takie podejście poprawia wodoodporność, zmniejsza ryzyko długotrwałej korozji w punktach mocowania i nadaje dachowi czystszy wygląd.

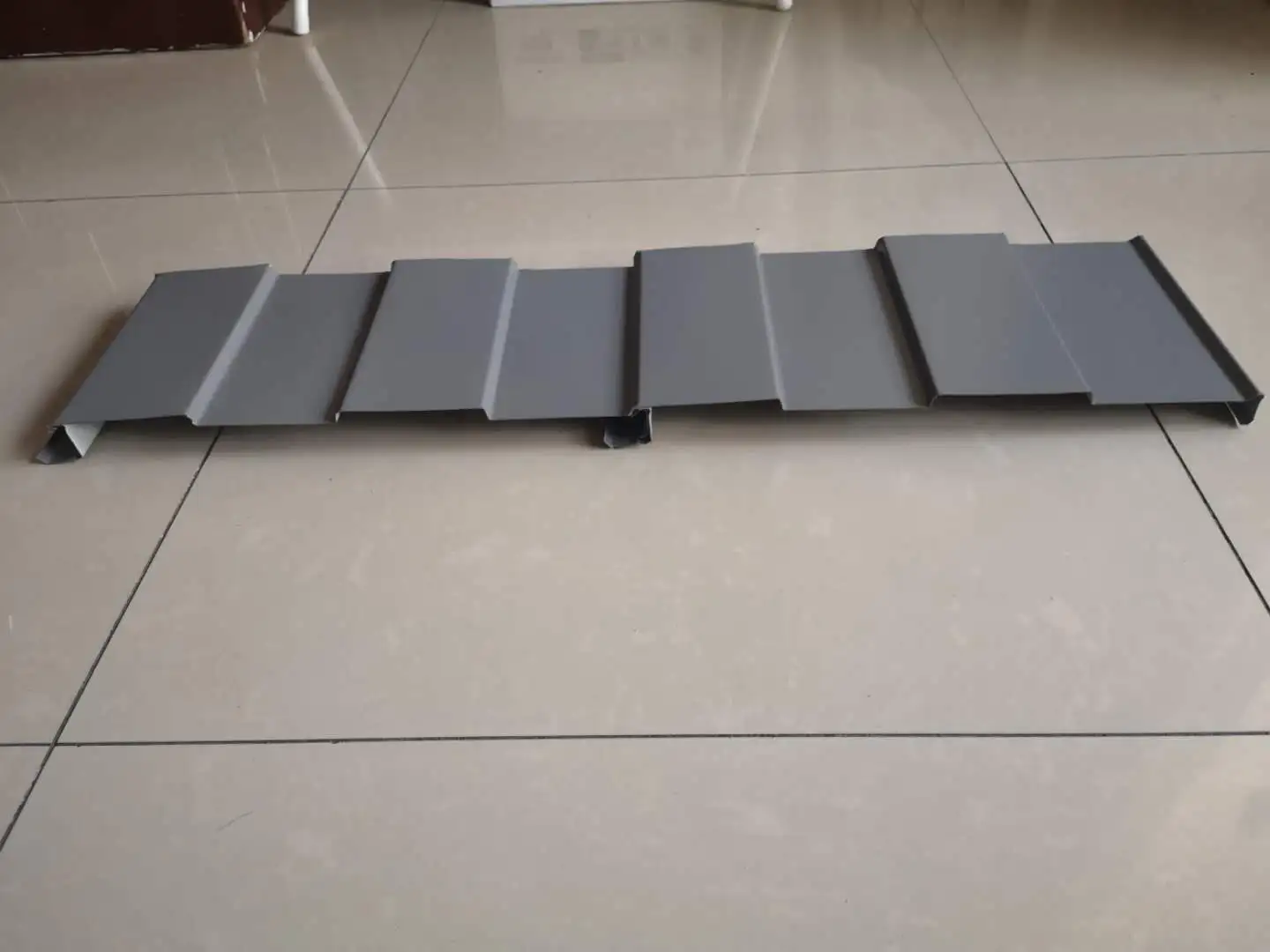

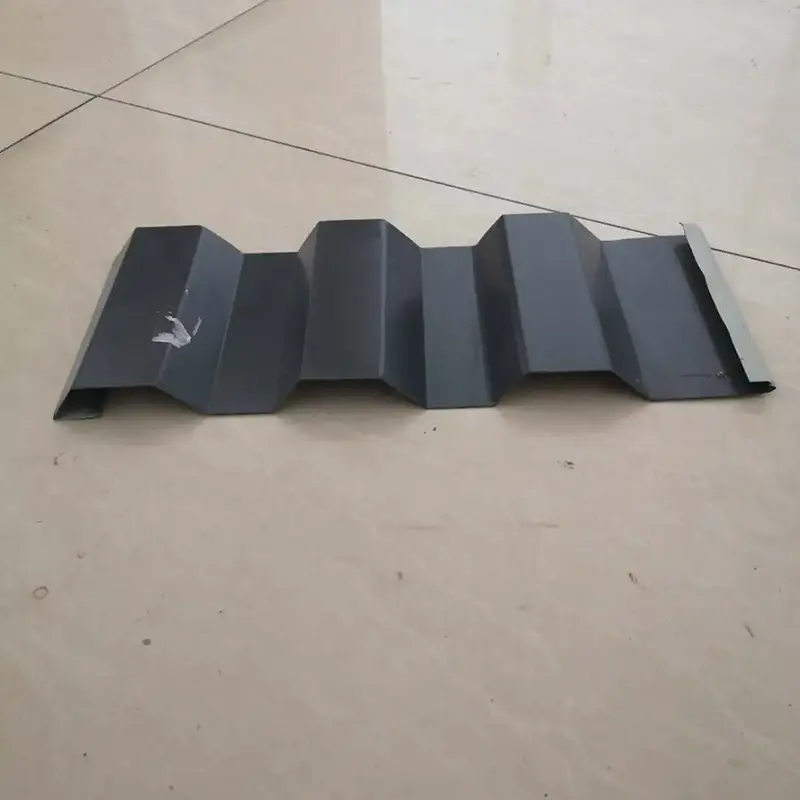

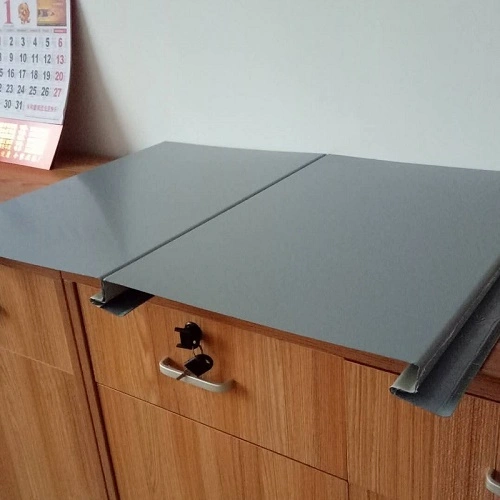

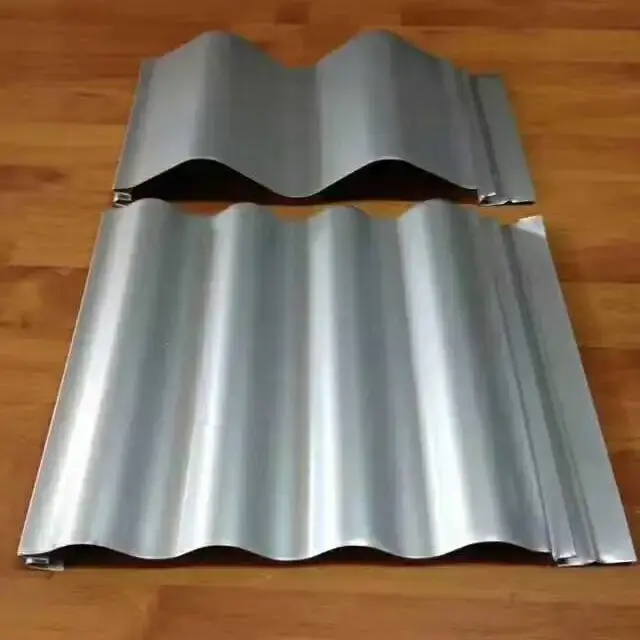

Typowe typy profili

Dane techniczne

Weryfikacja wydajności

1. Zachowanie wodoodporności

Ponieważ powierzchnia panelu stalowego z ukrytymi łącznikami powlekana kolorowo nie ma przejść przez łączniki, system pozwala uniknąć typowej ścieżki nieszczelności występującej w dachach z odsłoniętymi łącznikami. W tradycyjnych systemach uszczelniacz w otworach na śruby może z biegiem czasu starzeć się i pękać, umożliwiając wnikanie wody. Profil Jiaochi 760 o wysokości przetłoczeń 71 mm i rozstawie żeber 380 mm umożliwia szybkie odprowadzanie wody deszczowej z koszyczków do okapów. Kiedy szwy są zamykane za pomocą maszyny szwalniczej, zamek boczny zapewnia ciągłą barierę przed wnikaniem wody. Brak otworów powierzchniowych zmniejsza również ryzyko korozji rozpoczynającej się od elementów złącznych.

2. Odporność na wiatr

Wsporniki mocujące panele do płatwi są zaprojektowane tak, aby wytrzymać podnoszenie. Podczas projektu fotowoltaicznego o mocy 5 MW z kolorowym dachem stalowym na międzynarodowym lotnisku Shenzhen Bao'an ciśnienie wiatru na miejscu osiągnęło 0,75 kN/m². W testach wyrywania klipsów ukrytych wykazano siłę wyrywania wynoszącą 200 kg, co spełnia wymogi bezpieczeństwa. Panel z ukrytym klipsem YX41-250-750 wykorzystuje stal o granicy plastyczności co najmniej 550 MPa i głębokości ryglowania większej niż 5,2 mm. Każde żebro blokujące jest zakotwiczone za pomocą klipsa mocującego, co poprawia zdolność dachu do przenoszenia obciążeń wiatrem i śniegiem.

3. Kompensacja ruchu termicznego

Zaciski mocujące umożliwiają przesuwanie się paneli dachowych wzdłuż pochyłości w miarę rozszerzania się i kurczenia metalu pod wpływem zmian temperatury. Podczas tego ruchu panele pozostają zaczepione o klipsy, dzięki czemu połączenie dachu z konstrukcją pozostaje stabilne. Pozwala to na stosowanie paneli o długości przekraczającej 100 metrów bez konieczności stosowania poprzecznych zakładek, co jest przydatne w przypadku dachów o dużej rozpiętości.

4. Wydajność instalacji

W systemie zastosowano fabrycznie prefabrykowane panele, które łączą się ze sobą na miejscu. Niektóre profile z ukrytymi klipsami, takie jak CC-750, nie wymagają specjalistycznej maszyny do zszywania, co może zmniejszyć nakład pracy i skrócić czas instalacji. Kręgi można przycinać na miejscu w miejscu pracy, umożliwiając tworzenie pojedynczych paneli o długości ponad 100 metrów i minimalizując liczbę zakładek końcowych. Takie podejście zmniejsza również ryzyko wycieków na złączach poprzecznych.

Funkcje projektowe

• Powierzchnia bez penetracji:Ukryte połączenie wspornika usuwa otwory na śruby z powierzchni dachu, co zmniejsza ryzyko wycieków i korozji elementów złącznych.
• Stabilne połączenie klipsa:Głębokość ryglowania przekracza 5,2 mm, a opór wyciągania sięga 200 kg, zapewniając niezawodne zakotwienie przy podnoszeniu wiatru.
• Akomodacja ruchu termicznego:Przesuwne zaciski umożliwiają panelom rozszerzanie się i kurczenie wzdłuż nachylenia, redukując naprężenia, które z czasem mogą powodować uszkodzenie dachu.
• Możliwość długiego panelu:Pojedyncze długości do 100 metrów zmniejszają nakładanie się poprzeczne i upraszczają gospodarkę wodną.
• Odmiana profilu:Opcje takie jak YX51-380-760 i YX50-410-820 obejmują różne wymagania dotyczące rozpiętości i obciążenia.

Typowe zastosowania

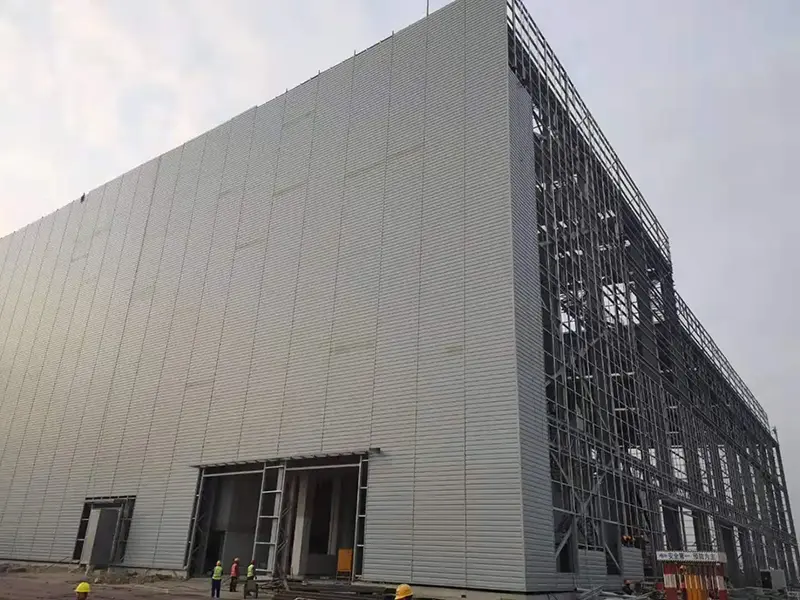

• Systemy dachowe dla wielkorozpiętościowych obiektów przemysłowych o konstrukcji stalowej.
• Obiekty użyteczności publicznej, takie jak terminale lotniskowe, obiekty sportowe i centra wystawowe.
• Budynki przemysłowe o rygorystycznych wymaganiach w zakresie hydroizolacji, w tym elektrownie i obiekty petrochemiczne.
• Centra logistyczne i magazyny, w których niezawodność dachu jest priorytetem.
• Projekty renowacyjne wymagające wymiany istniejącego systemu dachowego.

Zalecenia na miejscu

• Przed rozpoczęciem montażu panelu należy sprawdzić odstępy i wyrównanie płatwi.
• Używaj sprzętu do podnoszenia z miękkimi zawiesiami, aby uniknąć wgnieceń żeber lub zarysowania powłoki.
• Postępuj zgodnie z instrukcją producenta dotyczącą mocowania klipsów i łączenia paneli.
• Po zszyciu sprawdź szczelność szwu i sprawdź zaczepienie klipsa przed przejściem do następnego panelu.
• W przypadku długich paneli zaplanuj kolejność montażu w taki sposób, aby ruch termiczny nie był ograniczony w stałych punktach.

Często zadawane pytania

Jak pokrycia dachowe z ukrytymi łącznikami radzą sobie z wodą deszczową bez uszczelniania szwów?

Zamek boczny formowany jest mechanicznie za pomocą maszyny zamykającej. Powstałe złącze jest wystarczająco szczelne, aby w normalnych warunkach oprzeć się wnikaniu wody. Właściwe nachylenie dachu i projekt drenażu również pomagają szybko odprowadzać wodę ze szwów.

Czy panele z ukrytymi mocowaniami można stosować na zakrzywionych dachach?

Większość profili z ukrytymi mocowaniami przeznaczona jest do dachów prostych lub o bardzo dużym promieniu. Minimalny promień krzywizny zależy od profilu panelu i grubości materiału. W przypadku zastosowań zakrzywionych należy skontaktować się z producentem przed złożeniem zamówienia.

Jaka jest zaleta panelu bez odsłoniętych elementów złącznych?

Odsłonięte elementy złączne wymagają uszczelnienia każdego otworu na śrubę. Z biegiem czasu szczeliwo może ulec degradacji i utworzyć ścieżki wycieków. Ukryte łączniki eliminują ten punkt konserwacji i zmniejszają ryzyko przedostania się wody i korozji wokół otworów na śruby.

W jaki sposób sprawdza się odporność na podnoszenie wiatru dla konkretnego projektu?

Testy wyrywania klipsów można przeprowadzić na miejscu lub w laboratorium. Zmierzoną wartość należy porównać z obliczeniowym obciążeniem rywającym wiatrem dla lokalizacji budynku. Dostawcy mogą dostarczyć dane testowe lub pomóc w weryfikacji konkretnego projektu.

Kontrola i dokumentacja

Przed wysyłką panele są sprawdzane pod kątem geometrii profilu, głębokości blokowania, stanu powłoki powierzchniowej i dokładności wymiarowej. Powinny być dostępne certyfikaty walcowania dla stali bazowej, wraz z raportami dotyczącymi wytrzymałości na wyrywanie zacisku, jeśli jest to wymagane. Podczas instalacji punktowe kontrole połączenia szwów i wyrównania klipsów pomagają zapewnić stałą jakość.

Czynniki, które należy ocenić przed złożeniem zamówienia

• Określ projektowe obciążenie wiatrem i sprawdź, czy wybrany system profili i klipsów spełnia wymagania.
• Upewnij się, że nachylenie dachu jest wystarczające dla wybranego profilu panelu i układu drenażu.
• Jeśli planowane są długie, ciągłe panele, należy sprawdzić, czy konstrukcja może kompensować ruchy termiczne na okapach i kalenicy.
• W przypadku projektów renowacyjnych należy sprawdzić stan istniejących płatwi i rozstaw, aby potwierdzić zgodność.
