Materiały budowlane SENBOdostarcza panele do oświetlenia dziennego FRP jako część asortymentu przegród budowlanych. Panele te są stosowane w dachach i ścianach o konstrukcji stalowej, gdzie wymagane jest naturalne oświetlenie, odporność na korozję i kompatybilność z okładzinami metalowymi.

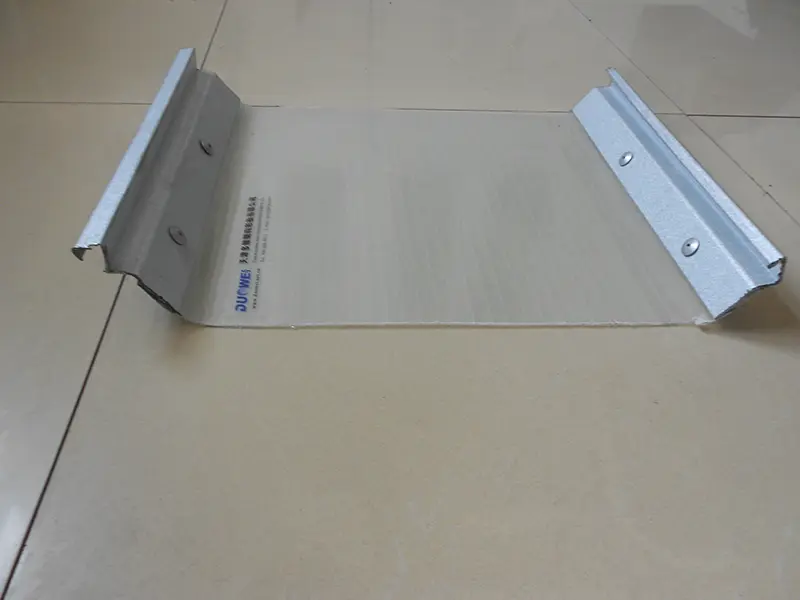

Panele światła dziennego, znane również jako płytki lub arkusze światła dziennego FRP, to faliste lub płaskie elementy oświetleniowe produkowane w ciągłym, zmechanizowanym procesie. Jako materiał wzmacniający stosują bezalkaliczną matę z włókna szklanego (zawartość ≥30%), a jako matrycę odporną na warunki atmosferyczne nienasyconą żywicę poliestrową (zawartość ≥65%). Powierzchnia jest pokryta odpornym na starzenie żelkotem lub folią odporną na promieniowanie UV, aby pomóc zachować przepuszczalność światła i odporność na warunki atmosferyczne podczas długotrwałego użytkowania na zewnątrz.
Materiałem wzmacniającym jest niezawierające alkaliów włókno szklane, które zapewnia przepuszczalność światła i właściwości mechaniczne. W systemie żywic zastosowano odporną na starzenie, reaktywną żywicę zmniejszającą palność. Podczas produkcji stosowany jest proces utwardzania cieplnego. Aby zapewnić stabilność wymiarową i integralność mechaniczną, stopień utwardzenia w momencie dostawy wynosi co najmniej 88% dla paneli dachowych i co najmniej 82% dla paneli ściennych.

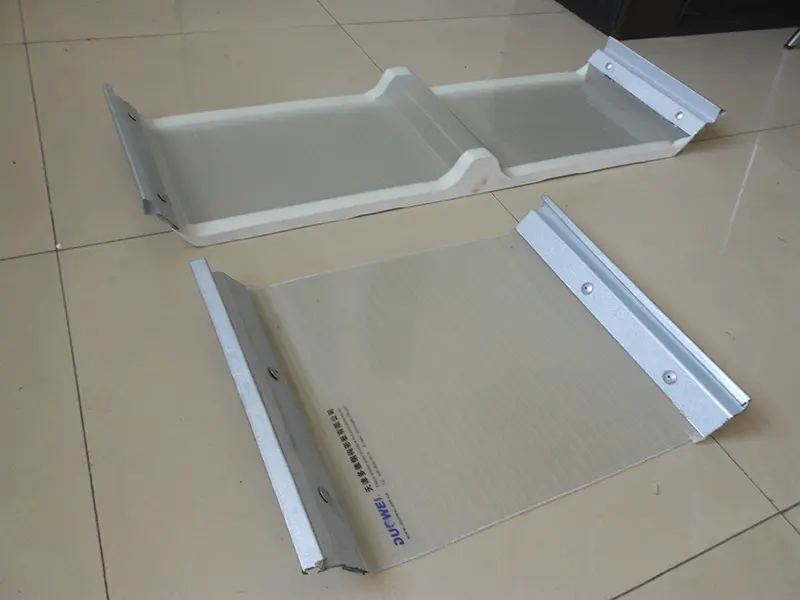

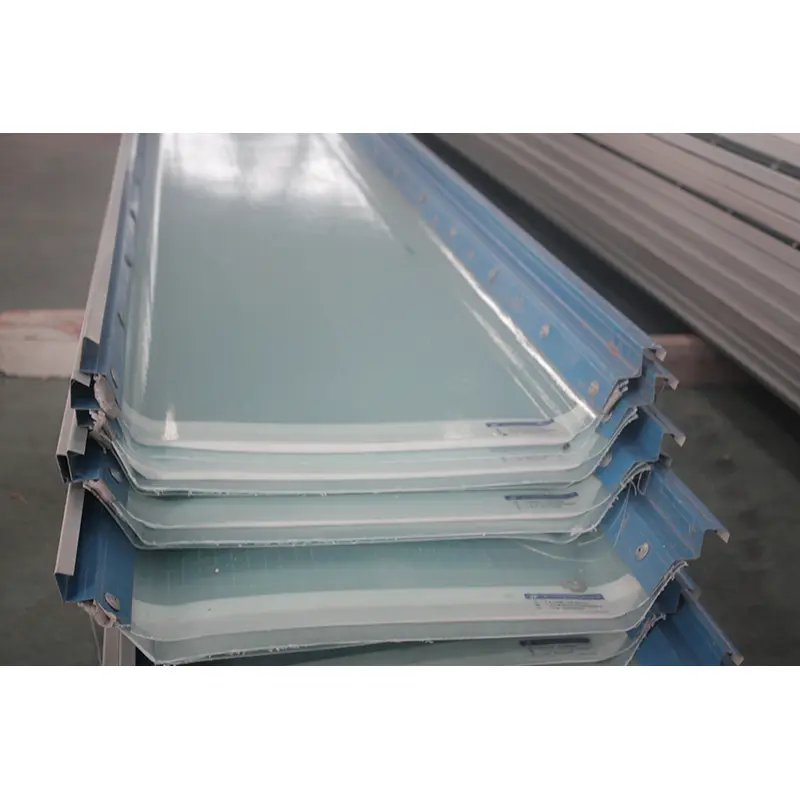

Typowe grubości paneli do oświetlenia dziennego FRP to 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm i 3,0 mm. Profile faliste są zaprojektowane tak, aby pasowały kolorystycznie do blachodachówek stalowych; popularne modele obejmują serie 750, 840, 900, 950 i 1050. Długości można dostosować w zależności od wymagań projektu i zwykle wahają się od 6 do 12 metrów. Standardowe wykończenie jest przezroczyste; kolory, takie jak mlecznobiały, niebieski i zielony, można dostosować w celu dostosowania szybkości transmisji światła.
Produkty są zgodne z normą krajową GB/T 14206-2015 „Arkusze faliste z poliestru wzmocnionego włóknem szklanym”. Projekt i wybór mogą odnosić się do atlasu normy krajowej 21CJ103-1, „Zastosowanie i konstrukcja arkuszy poliestru wzmocnionego włóknem szklanym (FRP) (Część I): Pasy światła dziennego, wentylacja, świetliki przeciwpożarowe/dymowe i panele antykorozyjne”.
Stopień przepuszczalności światła jest kluczowym wskaźnikiem efektywności oświetlenia dziennego. Specyfikacje przetargowe często wymagają szybkości transmisji nie mniejszej niż 75%. Rzeczywista wydajność zależy od grubości i koloru; przezroczyste panele FRP o grubości 1,0–1,5 mm mogą osiągnąć współczynnik transmisji na poziomie 85–88%. Gdy światło przechodzi przez panel FRP, rozprasza się, tworząc miękkie, rozproszone światło bez odblasków i ostrych, gorących punktów. Ta cecha zapewnia równomierne oświetlenie wewnętrzne w obiektach przemysłowych, pozwalając uniknąć problemów związanych z gorącymi punktami, czasami związanymi z płytami PC (poliwęglanowymi).
Panele światła dziennego FRP wykorzystują powierzchniową folię odporną na promieniowanie UV lub warstwę żelkotu przeciwstarzeniowego, aby wytrzymać promieniowanie UV i zmniejszyć żółknięcie i degradację. Folia odporna na promieniowanie UV jest połączona z panelem FRP w procesie współwytłaczania, co pomaga zapobiegać rozwarstwianiu się podczas długotrwałego użytkowania. Materiał FRP zapewnia odporność na korozję kwasową i zasadową, dzięki czemu nadaje się do środowisk takich jak zakłady chemiczne i obszary przybrzeżne. W normalnych warunkach kwalifikowane produkty mają żywotność 15–30 lat.
Współczynnik rozszerzalności cieplnej paneli dziennych FRP jest zbliżony do współczynnika stali. W przypadku stosowania z blachami stalowymi powlekanymi organicznie, rozszerzają się i kurczą z podobną szybkością pod wpływem wahań temperatury. Zmniejsza to ryzyko wycieku w punktach połączeń spowodowanego różnicowym rozszerzaniem. Ta cecha sprawia, że panele światła dziennego FRP są częstym wyborem do stosowania na dachowych pasach światła dziennego w budynkach przemysłowych o konstrukcji stalowej.
Panele światła dziennego FRP mogą osiągnąć klasę ognioodporności klasy B1 i wskaźnik tlenu (OI) co najmniej 30%. Właściwości mechaniczne obejmują wytrzymałość na rozciąganie co najmniej 85 MPa, wytrzymałość na zginanie co najmniej 95 MPa i twardość Barcola co najmniej 47. Wartości te potwierdzają wymagania dotyczące nośności dachu i odporności na wiatr.
Zestaw rysunków referencyjnych norm krajowych 21CJ103-1 zawiera systematyczne wytyczne dotyczące wyboru produktów i szczegółów instalacji paneli światła dziennego FRP stosowanych w pasach światła dziennego, świetlikach wentylacyjnych i świetlikach odprowadzających dym i ogień. Zastosowania obejmują dachy z blachy profilowanej, dachy żelbetowe i systemy ścienne. Dokumenty przetargowe dotyczące projektów przemysłowych, takich jak projekt Yantai Lubao Steel Pipe, określały zgodność z normą GB/T 14206-2015, ognioodporność klasy F1, współczynnik przepuszczalności światła wynoszący co najmniej 75% i zakres temperatur roboczych od -40°C do 120°C.
Poniższe parametry opierają się na standardowej produkcji i odpowiednich normach krajowych. Istnieje możliwość dostosowania do konkretnych wymagań projektu.
| Wskaźnik wydajności | Parametr/Specyfikacja | Norma / Uwagi |
|---|---|---|
| Standard wykonawczy | GB/T 14206-2015 | Płyty faliste poliestrowe wzmocnione włóknem szklanym |
| Odniesienie do projektu | 21CJ103-1 | Szczegóły zastosowania arkuszy FRP |
| Zawartość żywicy | ≥65% | Odporna na starzenie, reaktywna żywica zmniejszająca palność |
| Zawartość włókna szklanego | ≥30% | Niezawierające alkaliów, nieskręcone włókno szklane |
| Standardowa grubość | 0,8–3,0 mm | Arkusze faliste lub płaskie |
| Wspólne profile | Typy 750 / 840 / 900 / 950 / 1050 | Kompatybilny z kolorowymi pokryciami stalowymi |
| Przepuszczalność światła | ≥75% (do 85%–88%) | |
| Indeks tlenu | ≥30% | Wskaźnik ognioodporności |
| Temperatura pracy | -40°C do 120°C | |
| Stopień wyleczenia | Pokrycie dachu >88% / Ściana >82% | Wymaganie przy dostawie |
| Projektowany okres użytkowania | 15–30 lat |
1. Rozproszone, nieoślepiające światło.Panele FRP rozpraszają światło poprzez strukturę włókna szklanego, zapewniając równomierną dystrybucję bez gorących punktów. Może to poprawić komfort wizualny w porównaniu do przezroczystych arkuszy PC.
2. Odporność na korozję.Materiał FRP jest odporny na kwasy, zasady i starzenie. Można go stosować w środowiskach korozyjnych, takich jak zakłady chemiczne, obszary przybrzeżne i gospodarstwa hodowlane.
3. Kompatybilność z rozszerzalnością cieplną.Współczynnik rozszerzalności cieplnej jest zbliżony do współczynnika stali. W przypadku stosowania z pokryciami dachowymi ze stali kolorowej panele rozszerzają się i kurczą w podobnym tempie, zmniejszając ryzyko wycieków na złączach.
4. Ognioodporność.Klasa znamionowa B1 z indeksem tlenowym co najmniej 30%, spełniająca powszechne wymagania bezpieczeństwa przeciwpożarowego dla budynków przemysłowych.
5. Standaryzowany projekt i wybór.Zgodność z normą GB/T 14206-2015 i numerem referencyjnym projektu 21CJ103-1 stanowi podstawę doboru produktu i opisywania szczegółów instalacji.
Dla pasów doświetlających dach:Wybierz profil falisty pasujący do sąsiadującej blachy dachowej. Upewnij się, że zakładka i szczegóły elementów złącznych są zgodne z wytycznymi zawartymi w 21CJ103-1, aby zachować szczelność.
Dla środowisk korozyjnych:Potwierdź, że skład żywicy i środki ochrony powierzchni są odpowiednie dla konkretnego narażenia chemicznego. Na obszarach przybrzeżnych sprawdź, czy elementy złączne i uszczelniacze są kompatybilne z materiałem FRP.
Dla bezpieczeństwa przeciwpożarowego:W przypadku stosowania paneli FRP w ognioodpornych zespołach dachowych lub ściennych należy sprawdzić, czy stopień ognioodporności panelu i cały montaż spełniają wymagania projektu w zakresie odporności ogniowej.
Podczas instalacji:Należy unikać nadmiernego zginania lub skręcania paneli. Używaj odpowiednich narzędzi tnących i uszczelniacza na złączach. Postępuj zgodnie z zaleceniami producenta dotyczącymi rozstawu elementów złącznych i odległości od krawędzi, aby zapobiec pęknięciom i wyciekom.
1.Wielkopowierzchniowe listwy doświetlające dachy dla zakładów przemysłowych i magazynów logistycznych, kompatybilne z kolorowymi pokryciami stalowymi.
2.Obiekty wymagające naturalnego oświetlenia, takie jak szklarnie rolnicze, szkółki kwiatowe i obiekty akwakultury.
3.Dachy doświetlające budynki użyteczności publicznej, w tym obiekty sportowe, duże supermarkety i targowiska.
4.Systemy osłonowe z oświetleniem dziennym dla środowisk korozyjnych, takich jak zakłady chemiczne i budynki przybrzeżne.
Panele FRP zazwyczaj wytwarzają bardziej miękkie, rozproszone światło dzięki wzmocnieniu włóknem szklanym, podczas gdy arkusze PC mają zwykle wyższą bezpośrednią transmisję światła i mogą tworzyć gorące punkty. FRP ma również współczynnik rozszerzalności cieplnej bliższy stali, co czyni go bardziej kompatybilnym z metalowymi pokryciami dachowymi. PC może być lżejszy i bardziej odporny na uderzenia, ale FRP jest często preferowany w korozyjnych środowiskach przemysłowych.
Zakładki i odstępy między łącznikami powinny być zgodne z odniesieniem projektowym 21CJ103-1 i wymaganiami dotyczącymi metalowych profili dachowych. Ogólnie rzecz biorąc, zakłady końcowe powinny wynosić co najmniej 150–200 mm, a zakłady boczne powinny odpowiadać zalecanemu zakładowi profilu. Rozstaw łączników wynosi zazwyczaj 300–500 mm, ale należy zastosować obliczenia obciążenia wiatrem specyficzne dla projektu.
Panele FRP o odpowiedniej ognioodporności (klasa B1, wskaźnik tlenowy ≥30%) mogą być stosowane w systemach świetlików przeciwpożarowych/oddymiających, jeśli są zaprojektowane i zainstalowane zgodnie z odpowiednimi normami i specyfikacjami projektu. Cały zespół świetlika musi spełniać wymaganą odporność ogniową.
Panele należy przechowywać na płasko, w suchym, zadaszonym miejscu, z dala od bezpośredniego światła słonecznego i źródeł ciepła. Unikaj układania nadmiernych ciężarów na panelach. Chroń powierzchnię przed zarysowaniami i chemikaliami. W przypadku tymczasowego przechowywania na zewnątrz przykryć nieprzezroczystym, oddychającym materiałem.
Proszę podać typ profilu, grubość, długość, kolor, wymagania dotyczące przepuszczalności światła oraz to, czy panele są przeznaczone do zastosowania na pokrycia dachowe, czy na ściany. Określ także lokalizację projektu i wszelkie specjalne warunki środowiskowe (np. narażenie chemiczne, wybrzeże). Pomaga to naszemu zespołowi w zaleceniu odpowiedniego systemu żywic i zabezpieczenia powierzchni.
Tianjin SENBO Building Materials Technology Co., Ltd. jest producentem paneli do oświetlenia dziennego FRP, poliuretanowych paneli z wełny skalnej z uszczelnionymi krawędziami, poliuretanowych płyt izolacyjnych i innych produktów do pokrycia budynków. Nasza baza produkcyjna znajduje się w Strefie Rozwoju Gospodarczego Jinghai w Tianjin w Chinach i jest wyposażona w zautomatyzowane linie produkcyjne oraz czterostopniowy proces kontroli jakości. Aby uzyskać więcej informacji na temat naszej fabryki, certyfikatów, możliwości testowania i referencji projektów, odwiedź naszą stronęO nasstrona lubskontaktuj się z naszym zespołem inżynierów.
