Rynna ze stali nierdzewnej

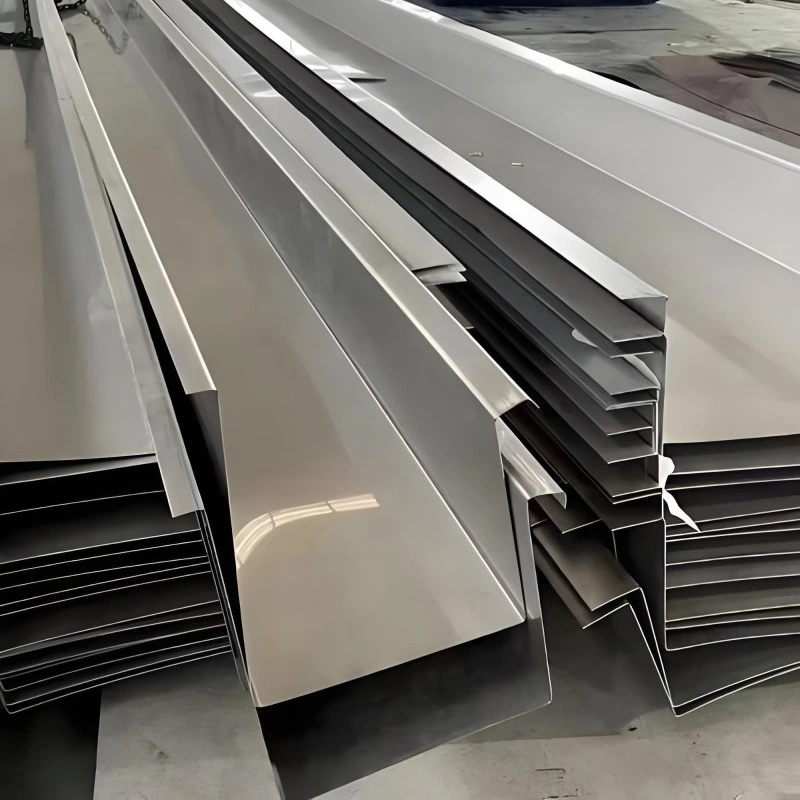

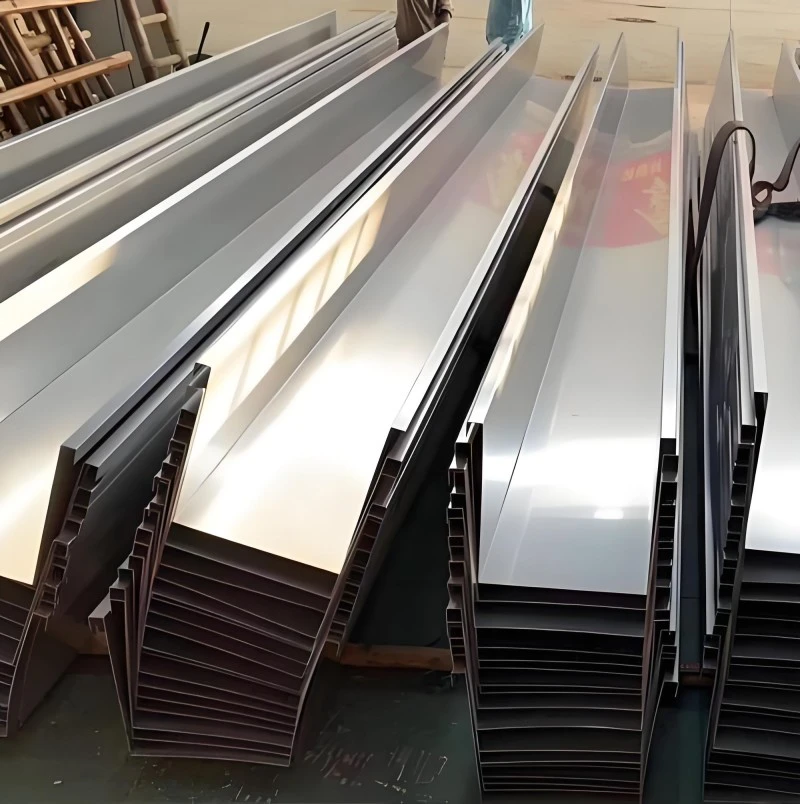

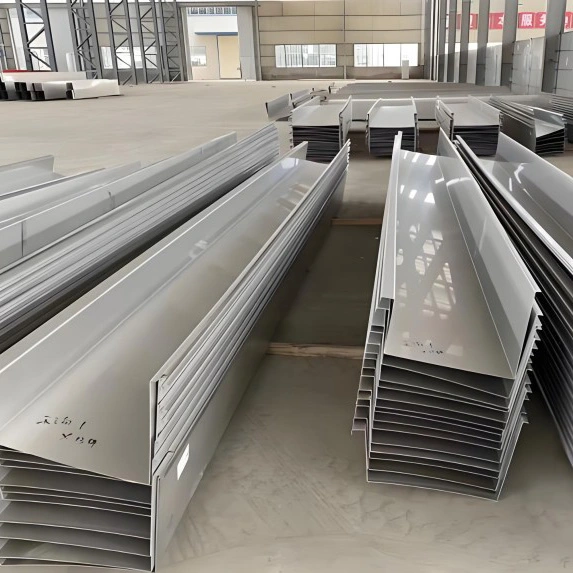

Odwodnienie dachu opiera się na rynnach umieszczonych w najniższych punktach dachu, które zbierają wodę deszczową i odprowadzają ją do rur spustowych. Rynna ze stali nierdzewnej jest klasyfikowana według lokalizacji. Rynny wewnętrzne znajdują się wewnątrz zewnętrznej linii ściany i zwykle współpracują ze ścianą attykową. Rynny zewnętrzne wystają poza ścianę zewnętrzną i są zwykle stosowane w budynkach bez attyki. Klasyfikacja ta jest zgodna z normą GB 51022-2015, przepisami technicznymi dotyczącymi lekkich budynków ze stalowymi ramami dwuspadowymi. SENBO produkuje te rynny w kontrolowanym środowisku warsztatowym, a gięcie i spawanie jest zakończone przed dostawą. Przed zapakowaniem każdy element jest sprawdzany pod kątem szerokości, wysokości, rozmiaru kołnierza i prostoliniowości.

Podstawowym materiałem jest standardowo stal nierdzewna 304. Gatunki 201 i 316L można określić, gdy warunki projektu wymagają innego bilansu kosztów i odporności na korozję. GB 51022-2015 ustala minimalną grubość blachy 1,0 mm dla rynien wewnętrznych wykonanych ze stali nierdzewnej 304. Jeżeli zastępuje się inny materiał, należy go poddać niezawodnej obróbce antykorozyjnej. Rynny zwykłe z blachy stalowej muszą mieć grubość co najmniej 3,0 mm. Atlas normy krajowej 24CS08-1 zawiera dalsze wskazówki dotyczące wyboru i instalacji akcesoriów odwadniających.

Wymiary i wykonanie

Grubość waha się od 0,5 mm do 3,0 mm w zależności od obciążenia projektowego i narażenia na korozję. Przekroje są zwykle prostokątne lub trapezowe, o szerokości podstawy od 0,3 m do 0,5 m i wysokości od 0,25 m do 0,4 m. Górne kołnierze zapewniają bezpieczną powierzchnię mocowania. Istnieje możliwość wykonania odcinków rynien o długości od 1 m do 14 m. Gięcie CNC utrzymuje prostoliniowość do 0,3 mm na 1000 mm i tolerancję kątową do ± 0,5 stopnia na całej długości. Wykończenia powierzchni obejmują lustro 8K, matowe i szczotkowane.

Tabela parametrów

Doświadczenie w terenie i zgodność z Kodeksem

Zasady projektowania opartego na kodzie

GB 51022-2015 określa, że ​​przekrój rynny może być prostokątny lub trapezowy. Rynny wewnętrzne muszą posiadać przelewy umieszczone od 50 do 100 mm poniżej górnej krawędzi. Wszystkie połączenia muszą być uszczelnione, a panel dachowy musi sięgać do rynny. Tam, gdzie woda deszczowa przedostaje się do rynny z powierzchni dachu, obowiązkowa jest dodatkowa hydroizolacja. Wymagania te tworzą jasne podstawy projektu i instalacji.

Projekty odtworzeniowe w budynkach przemysłowych

We wspólnym warsztacie Shantui Construction Machinery oryginalny system rynnowy został zastąpiony rynnami ze stali nierdzewnej 304. Aby zapewnić drożność dróg odwadniających, do wylotów syfonów wody deszczowej podłączono rury spustowe. Projekt przedstawia typowy scenariusz modernizacji, w którym żywotność istniejącej rynny dobiegła końca i ze względu na trwałość wybrano zamiennik ze stali nierdzewnej.

Naprawa kanalizacji w budynkach użyteczności publicznej

Centrum wystawowe produktów rolnych i ubocznych w mieście Huangtan w hrabstwie Ninghai wymagało wymiany rynny po uszkodzeniu oryginalnego systemu. Zamontowano około 85 metrów nowej rynny ze stali nierdzewnej. Określonym materiałem była stal nierdzewna 304 o grubości 1,2 mm, wysokość 0,3 m, szerokość podstawy 0,35 m i górny kołnierz 0,05 m. Projekt ilustruje wykorzystanie rynien ze stali nierdzewnej do przywrócenia funkcji drenażowej w istniejących budynkach.

Wydajność środowiska przybrzeżnego

W hotelu Fangchenggang Gangchen International wyciek wody z portyku w holu został powiązany ze skorodowanymi rynnami ze stali węglowej. Do naprawy wykorzystano płyty ze stali nierdzewnej 304 o grubości 1,2 mm, zespawane na miejscu. Nadmorska atmosfera o wysokiej wilgotności i zasoleniu spowodowała rdzewienie pierwotnego materiału. Po wymianie problem z drenażem został rozwiązany. Ta obudowa umożliwia użycie stali nierdzewnej 304 w powietrzu obciążonym solą i w podobnych warunkach korozyjnych.

Instalacja i ochrona przed zamarzaniem

Instalacja musi uwzględniać warunki zamarzania. W zimnych regionach wewnętrzne rynny i rury spustowe wymagają izolacji lub przewodów grzejnych. W takich klimatach preferowane są zewnętrzne systemy rynnowe, ponieważ łatwiej je chronić przed zatykaniem się lodu. Nachylenie podłużne musi wynosić co najmniej 5‰, a rury spustowe muszą być trwale przymocowane do ściany lub ramy konstrukcyjnej. Sekcje gięte CNC zmniejszają liczbę połączeń polowych i pomagają zachować dokładność wymiarową podczas instalacji.

Wytyczne dotyczące produkcji i instalacji

• Zdecyduj pomiędzy wewnętrznym i zewnętrznym układem rynien w oparciu o projekt budynku i lokalny klimat.
• Wybierz gatunek stali nierdzewnej w zależności od poziomu korozji atmosferycznej. 316L jest lepszy w trudnych warunkach morskich lub chemicznych.
• Na całej długości rynny należy zachować nachylenie co najmniej 5‰.
• W przypadku rynien wewnętrznych należy sprawdzić, czy wyloty przelewowe są prawidłowo umiejscowione i zwymiarowane oraz czy są wolne od zanieczyszczeń.
• Stosuj kwalifikowane procedury spawania stali nierdzewnej. Po spawaniu oczyścić strefy wpływu ciepła, aby zapobiec miejscowej korozji.
• Przed ukończeniem dachu sprawdź połączenia rynien i punkty wejścia panelu dachowego pod kątem uszczelnienia.

Pytania często zadawane przez zespoły projektowe

Kiedy wymagana jest rynna wewnętrzna zamiast zewnętrznej?

Rynny wewnętrzne są powszechne w budynkach ze ścianami attykowymi lub tam, gdzie projekt architektoniczny zakrywa drenaż. Rynny zewnętrzne są prostsze w montażu i konserwacji. Wyboru dokonuje zwykle architekt i inżynier budowlany na podstawie projektu elewacji i klimatu.

Co sprawia, że ​​stal nierdzewna 304 jest standardem dla rynien wewnętrznych?

Rynny wewnętrzne są trudno dostępne po zakończeniu budowy, dlatego materiał musi być odporny na korozję bez konserwacji. Kod wymaga stali nierdzewnej 304 o minimalnej grubości 1,0 mm, ponieważ zapewnia sprawdzoną równowagę odporności na korozję, wytrzymałości i kosztów.

W jaki sposób długie rynny są łączone na miejscu?

Sekcje są zazwyczaj spawane lub uszczelniane za pomocą łączników ze stali nierdzewnej. Spawanie zapewnia ciągłe wodoszczelne połączenie, jeśli zostanie wykonane prawidłowo. Stosuje się również połączenia mechaniczne ze szczeliwem, ale wymagają one dokładniejszego montażu i okresowej kontroli.

Jakie wykończenie jest najbardziej praktyczne w przypadku rynien ze stali nierdzewnej?

Często preferowane są wykończenia szczotkowane i matowe, ponieważ lepiej ukrywają drobne zadrapania i ślady powierzchni niż wykończenia lustrzane. Wykończenia lustrzane są bardziej odblaskowe i mogą łatwiej pokazywać plamy po wodzie, ale czasami wybiera się je ze względu na efekt wizualny.

Odbiór i weryfikacja

Każdą dostawę należy sprawdzić z atestem materiałowym, który musi potwierdzać gatunek stali nierdzewnej i grubość blachy. Weryfikacja wymiarowa obejmuje szerokość, wysokość, rozmiar kołnierza i prostoliniowość. W przypadku sekcji spawanych należy potwierdzić, że technologia spawania jest kwalifikowana i że spawacze posiadają ważne certyfikaty. Sprawdź wykończenie powierzchni pod kątem zadrapań, wgnieceń lub innych uszkodzeń, które mogły powstać podczas transportu.

Punkty do potwierdzenia przed złożeniem zamówienia

• Określ typ układu rynien i potwierdź wymiary przekroju poprzecznego na rysunkach konstrukcyjnych.
• Wybierz gatunek stali nierdzewnej w oparciu o kategorię korozyjności miejsca instalacji.
• Sprawdź, czy grubość blachy spełnia wymagania minimalne wymagane przepisami dotyczącymi rynien wewnętrznych.
• Zaplanuj nachylenie rynny i rozstaw podpór tak, aby woda spływała równomiernie w kierunku rur spustowych.
• W przypadku długich serii należy wziąć pod uwagę zakres temperatur i konieczność stosowania kompensatorów.
• Przed rozpoczęciem produkcji należy potwierdzić wymagania dotyczące wykończenia powierzchni i oczekiwaną długość dostawy.
