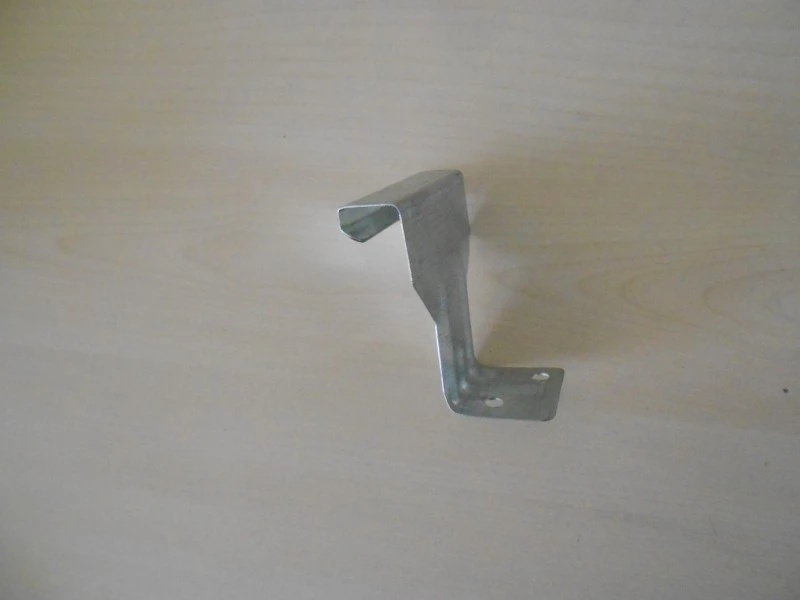

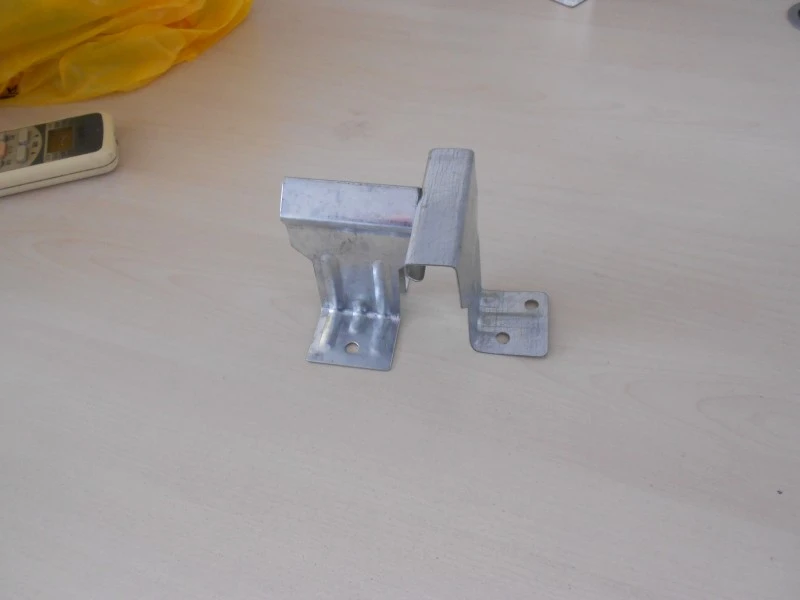

Ukryte łączniki zatrzaskowe zapewniają ukryte połączenie pomiędzy panelami budynku a konstrukcją nośną. Zacisk łączy się z żebrem podstawy przymocowanym do płatwi lub wspornika, przytrzymując panel bez użycia śrub przez powierzchnię panelu. Dzięki takiemu podejściu wszystkie elementy mocujące znajdują się wewnątrz szwów panelu, zapewniając czystą powierzchnię zewnętrzną i usuwając ścieżki wycieków związane z odsłoniętymi śrubami i uszczelniaczem. SENBO dostarcza te zaciski ze sprawdzeniem wymiarowym głębokości szczeliny, długości ramienia i grubości materiału, a proces produkcji obejmuje okresowe testy siły połączenia.

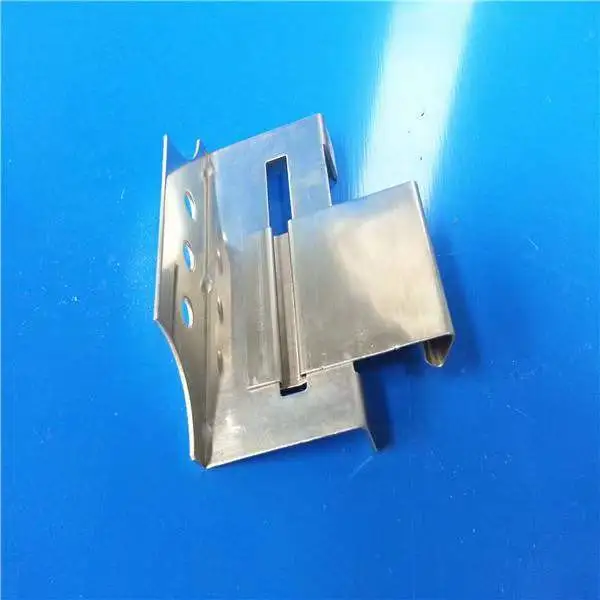

Zaciski są standardowo wykonane ze stali nierdzewnej 304, w przypadku specjalnych budżetów dostępne są 430 i 201. Do cięższych klipsów konstrukcyjnych stosowana jest stal Q235B cynkowana ogniowo. Klipsy ze stali nierdzewnej produkowane są poprzez tłoczenie na zimno lub tłoczenie z materiału taśmowego. Zaciski Q235B są zwykle wykonane z blachy walcowanej na gorąco o minimalnej grubości 5 mm i formowane poprzez hydrauliczne tłoczenie na zimno w celu utrzymania wytrzymałości i dokładności wymiarowej.
Wysokość wewnętrzna klipsa uzależniona jest od głębokości szczeliny panelu. Typowe wysokości wewnętrzne wahają się od 2,6 mm do 10 mm, przy długości ramienia 7,5 mm i grubości materiału od 0,5 mm do 1,5 mm w przypadku stali nierdzewnej. Średnica śruby wynosi 12 mm, a klasa wytrzymałości co najmniej 8,8. Zaciski dzielą się według zastosowania na zaciski do paneli ściennych, zaciski do paneli dachowych i zaciski do paneli podłogowych. Ze względu na materiał dzieli się je na klipsy ze stali nierdzewnej i klipsy ze stali ocynkowanej ogniowo.
| Przedmiot | Parametr / specyfikacja | Odniesienia lub notatki |
|---|---|---|
| Materiał bazowy | Stal nierdzewna 304 / stal walcowana na gorąco Q235B | Materiał wybrany według zastosowania |
| Grubość materiału | 0,5–1,5 mm dla stali nierdzewnej; ≥5 mm dla elementów całkowicie stalowych | Zależy od rodzaju produktu |
| Wysokość wewnętrzna klipsa | 2,6–10 mm | Musi pasować do szczeliny panelu |
| Długość nogawki | 7,5 mm | Typowy wymiar |
| Specyfikacja śruby | M12, klasa wytrzymałości ≥8,8 | Do połączenia strukturalnego |
| Grubość cynkowania | ≥150 g/m² na stronę | Cynkowane ogniowo Q235B |
| Odporność na poślizg | Δ ≤ 7,0 mm przy 7,0 kN; Δ ≤ 0,5 mm przy 10,0 kN | Według GB 15831 i standardów branżowych |
| Integralność strukturalna | Brak awarii przy 25,0 kN | Według GB 15831 i standardów branżowych |
| Sztywność skrętna | θ ≤ 4° przy momencie obrotowym 900 N·m | Do łączników kątowych |
| Próba momentu obrotowego | Brak awarii przy ≥65 N·m | Odporność na moment obrotowy klipsa |
Wymagania mechaniczne dotyczące ukrytych klipsów opierają się na normie GB 15831 i powiązanych normach branżowych. Do badań odporności na poślizg wymagane jest przemieszczenie nie większe niż 7,0 mm przy obciążeniu 7,0 kN i nie większe niż 0,5 mm przy obciążeniu 10,0 kN. Zacisk nie może pęknąć przy nacisku 25,0 kN. Sztywność skrętna wymaga kąta nie większego niż 4 stopnie przy momencie obrotowym 900 N·m. Wszystkie stalowe zaciski tłoczone na zimno przetestowane przez SENBO spełniają te ograniczenia.
Zaciski ze stali nierdzewnej 304 zostały poddane testom w mgle solnej i wykazały odpowiednią odporność na korozję w przypadku ekspozycji na zewnątrz. Cynkowane ogniowo klipsy Q235B posiadają powłokę cynkową o minimalnej gramaturze 150 g/m² na stronę, co zapewnia długotrwałą ochronę w normalnych warunkach atmosferycznych. Wybór materiału powinien pasować do środowiska projektu.

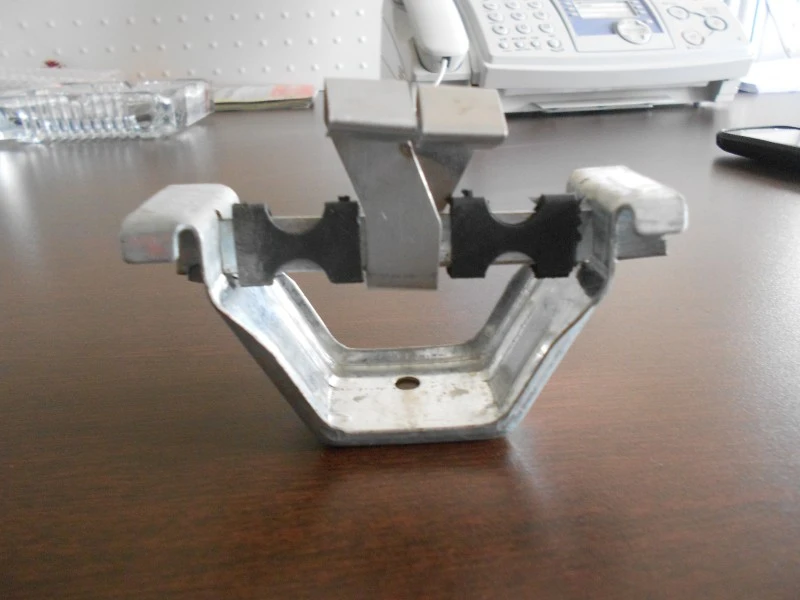

W dachach na rąbek stojący ukryte zaciski utrzymują panele na wspornikach bez penetracji powierzchni. Umożliwia to panelom dachowym przesuwanie się wraz z rozszerzaniem i kurczeniem termicznym, pozostając jednocześnie zamocowanymi na zaciskach. Rezultatem jest powierzchnia dachu bez odsłoniętych otworów na śruby, co zmniejsza ryzyko wnikania wody i poprawia długoterminową wodoodporność. Metoda ukrytego klipsa stosowana jest w systemach z rąbkiem stojącym 360° do dachów przemysłowych o dużej rozpiętości.
W przypadku paneli ściennych ukryte zatrzaski umożliwiają montaż bez użycia gwoździ, utrzymując powierzchnię panelu w czystości. W zestawach opasek okiennych ukryte połączenie zakrywa przycięte krawędzie paneli pokrytych farbą, chroniąc je przed bezpośrednim kontaktem z deszczem i zmniejszając ryzyko rdzy na krawędziach. Ta metoda montażu spełnia wymagania dotyczące wyglądu architektonicznego.
Dostawcy powinni dostarczyć certyfikaty materiałowe dla stali nierdzewnej lub stali ocynkowanej. Jeśli wymaga tego projekt, powinny być dostępne raporty z badań odporności na poślizg, integralności strukturalnej i sztywności skrętnej. Kontrole odbiorcze na miejscu powinny zweryfikować wymiary, klasę materiału i stan powierzchni. W przypadku dużych zamówień można przetestować przykładowe klipsy, aby potwierdzić dopasowanie do rzeczywistego profilu panelu.
Wewnętrzna wysokość klipsa musi odpowiadać głębokości szczeliny używanego panelu. Zmierz szczelinę w panelu lub zapoznaj się ze specyfikacją producenta panelu. Zbyt wysoki klips uniemożliwi pełne zaangażowanie, natomiast zbyt krótki może umożliwić ruch lub rozłączenie.
Ukryte klipsy przeznaczone są do paneli z kompatybilnym profilem szczeliny lub szwu. Dobrze sprawdzają się panele metalowe ze rąbkiem stojącym lub krawędziami łączącymi. W przypadku niektórych paneli drewnopochodnych można również zastosować ukryte klipsy, jeśli szczelina zostanie prawidłowo wykonana. Zawsze potwierdzaj zgodność zarówno z dostawcami paneli, jak i klipsów.
Zaciski ze stali nierdzewnej, zwłaszcza gatunku 304, zapewniają lepszą odporność na korozję i są preferowane w środowiskach przybrzeżnych lub wilgotnych. Zaciski ze stali ocynkowanej są mocniejsze i często używane do ciężkich połączeń konstrukcyjnych, ale powłoka cynkowa może nie wytrzymać tak długo w agresywnej atmosferze. Wybór zależy od narażenia środowiskowego projektu i wymagań dotyczących obciążenia.
Tak, ukryte klipsy są stosowane w regionach o silnym wietrze, szczególnie w systemach dachowych na rąbek stojący. Rozmieszczenie klipsów musi być zgodne z projektowym obciążeniem wiatrem, a materiał i grubość klipsów muszą być odpowiednie. Obliczenia siły nośnej wiatru należy wykonać dla konkretnego projektu.
