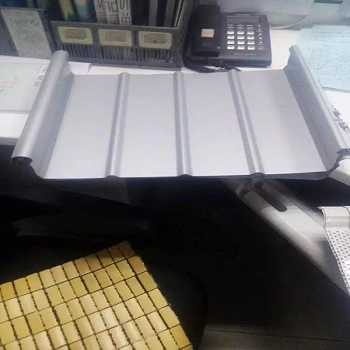

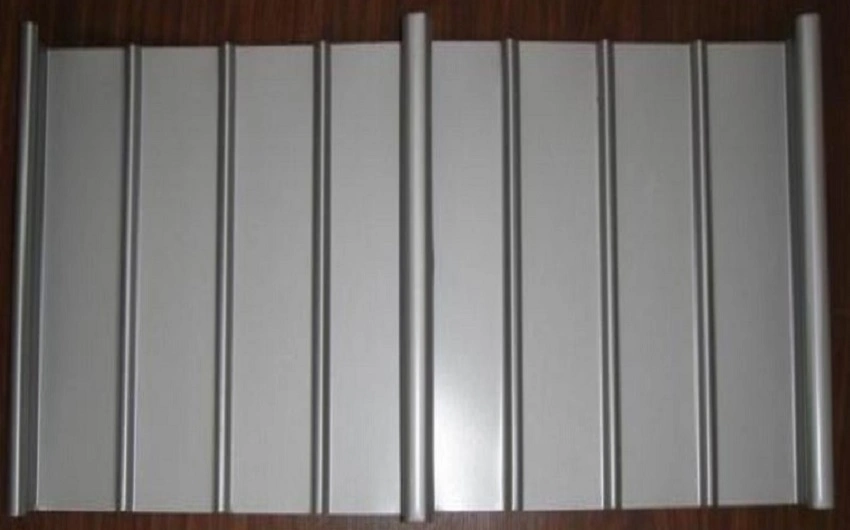

Panele metalowe aluminiowo-magnezowo-manganowe

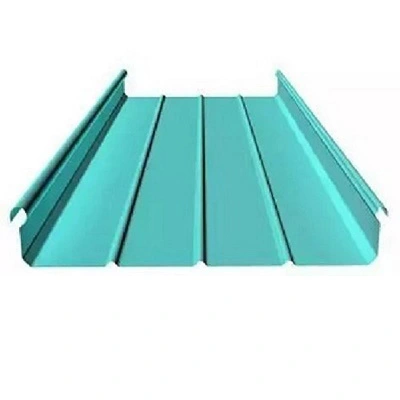

Panele metalowe aluminiowo-magnezowo-manganowe do architektonicznych pokryć dachowych i okładzin ściennych, formowane w rolkach ze stopu aluminiowo-magnezowo-manganowego serii AA3004. Stop zawiera około 1,0% do 1,5% manganu, 0,8% do 1,3% magnezu, niewielkie ilości krzemu i miedzi oraz resztę aluminium. Skład ten zapewnia użyteczną kombinację niskiej masy, odpowiedniej wytrzymałości i odporności na korozję oraz jest kompatybilny ze standardowym sprzętem do zszywania i formowania na rolkach. SENBO dostarcza te panele wraz z przychodzącymi kontrolami gatunku stopu, grubości blachy i jakości powłoki, a linie formujące są monitorowane pod kątem dokładności profilu.

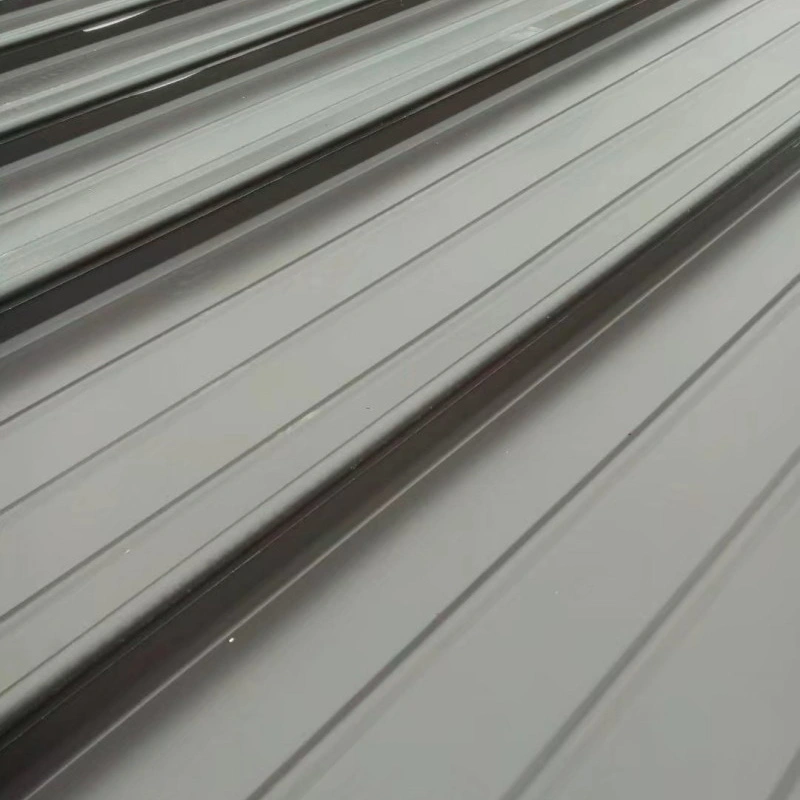

Panele znajdują szerokie zastosowanie w dużych budynkach użyteczności publicznej, takich jak terminale lotnisk, dworce kolei dużych prędkości, stadiony sportowe i centra wystawowe. Powierzchnia jest pokryta powłoką przed walcowaniem, zwykle PVDF o zawartości żywicy fluorowęglowej powyżej 70%, która zapewnia spójność koloru i odporność na warunki atmosferyczne. System pokrycia dachowego opiera się na profilu na rąbek stojący z przesuwnymi klipsami typu T. Zaciski bezpiecznie utrzymują panele, umożliwiając jednocześnie ruch termiczny, a zamek szwów tworzy wodoszczelne połączenie bez konieczności stosowania uszczelniacza.

Dane techniczne

Dane dotyczące wydajności i walidacja inżynieryjna

1. Waga i wydajność konstrukcyjna

Aluminium ma gęstość 2,73 g/cm3, czyli mniej więcej jedną trzecią gęstości stali. Zastosowany stop AA3004 wykazuje wytrzymałość na rozciąganie od 240 MPa do 285 MPa i granicę plastyczności co najmniej 190 MPa. Dzięki tym wartościom system dachowy jest lżejszy od porównywalnego dachu stalowego, co zmniejsza obciążenie konstrukcji nośnej. W budynkach o dużej rozpiętości i pracach renowacyjnych oszczędność masy może osiągnąć około 30%.

2. Odporność na korozję i żywotność

Pod wpływem powietrza powierzchnia panelu tworzy gęstą warstwę tlenku glinu, która spowalnia dalszą korozję. Sam stop jest odporny na działanie wielu kwasów i zasad, a powłoka PVDF stanowi kolejną barierę ochronną. Właściwości te potwierdzają trwałość projektową metalu nieszlachetnego przekraczającą 50 lat. System powłokowy jest zazwyczaj objęty gwarancją od 15 do 20 lat.

3. System szwów stojących i wodoszczelność

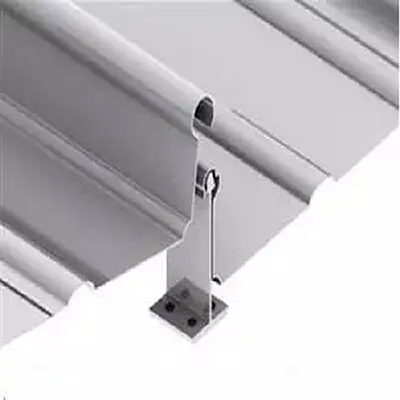

W profilu na rąbek stojący zastosowano zaciski T, które przesuwają się wzdłuż połaci dachu, kompensując ruchy termiczne. Panele są prefabrykowane i montowane na miejscu, co skraca czas budowy o ponad 30% i pozwala zachować tolerancję montażu w granicach 3 mm. Na stacji Fuping South na linii kolejowej Xi'an-Yan'an w dachu o powierzchni 4000 m² zastosowano niepenetrujący system mechanicznego zamka. W rezultacie uzyskano wodoszczelną powierzchnię o dobrej odporności na unoszenie wiatru i zdolność do naśladowania skomplikowanych kształtów. W stacji Gaoling Station o powierzchni dachu wynoszącej 4585 m² zastosowano konstrukcję kompozytową składającą się z panelu na rąbek stojący, warstwy hydroizolacyjnej, izolacji, paroizolacji, warstwy akustycznej i profilowanej blachy bazowej pokrytej Al-Zn.

4. Zachowanie przy ogniu i błyskawicy

System dachowy osiąga klasę odporności ogniowej A1. Przy temperaturze topnienia wynoszącej 660°C aluminium ma tendencję do miejscowego przepalania się w ogniu, zamiast rozprzestrzeniać płomień po powierzchni, co może pomóc w gaszeniu pożarów. W przypadku ochrony odgromowej panele o grubości co najmniej 0,7 mm mogą bezpośrednio pełnić funkcję zwodów zgodnie z GB 50057. Eliminuje to potrzebę stosowania oddzielnych przejść dachowych dla przewodów odgromowych.

5. Formowalność i elastyczność projektowania

Ze stopu można formować proste, wypukłe, zakrzywione, wklęsłe i wachlarzowate panele. Obsługuje to geometrię dachu o jednym nachyleniu, podwójnym nachyleniu, pojedynczo zakrzywionym i podwójnie zakrzywionym. Plastyczność materiału pomaga również podczas operacji zszywania na miejscu.

Charakterystyka produktu

• Niska waga:Przy jednej trzeciej gęstości stali panele zmniejszają ciężar własny i ułatwiają obsługę.
• Długa żywotność:Kombinacja stopu i powłoki została zaprojektowana na ponad 50 lat pracy w normalnych warunkach.
• Wodoszczelność konstrukcyjna:Połączenie na rąbek stojący nie zależy od szczeliwa, co zmniejsza ryzyko konserwacji i wycieków.
• Akomodacja ruchu termicznego:Przesuwane zaciski T umożliwiają rozszerzanie i kurczenie się bez naprężania paneli.
• Elastyczność formowania:Na dachy architektoniczne można produkować panele zakrzywione i stożkowe.
• Możliwość recyklingu:Po zakończeniu okresu użytkowania aluminium w pełni nadaje się do recyklingu.

Typowe zastosowania

• Systemy dachowe i ścienne dla terminali lotniskowych i stacji kolei dużych prędkości.
• Dachy o dużej rozpiętości dla stadionów, centrów wystawowych i teatrów.
• Budynki w środowisku morskim lub przemysłowym, gdzie odporność na korozję ma kluczowe znaczenie.
• Pokrycia dachowe i renowacje istniejących budynków.

Uwagi dotyczące instalacji i obsługi

• Przechowuj panele pod przykryciem i utrzymuj je w suchości. Jeśli wymagane jest przechowywanie na zewnątrz, podnieś stos i użyj oddychającego pokrowca.
• Do podnoszenia należy używać miękkich zawiesi i drążków rozporowych, aby uniknąć wgnieceń lub zarysowań powierzchni.
• Dociąć panele za pomocą narzędzi odpowiednich do aluminium. Przed montażem oczyścić krawędzie cięcia i usunąć wióry.
• Postępuj zgodnie z odstępami zacisków T pokazanymi na rysunkach projektu. Klipsy należy przymocować do płatwi za pomocą określonych łączników.
• Zszyj panele dopiero po sprawdzeniu wyrównania i zazębienia klipsów. Użyj odpowiedniej maszyny do zszywania dla profilu panelu.
• Unikaj kontaktu z gołą stalą lub miedzią w obecności wilgoci, aby zapobiec korozji galwanicznej.

Kontrola jakości i dokumentacja

Certyfikaty materiałowe powinny potwierdzać gatunek stopu, właściwości mechaniczne i rodzaj powłoki. Kontrole wymiarowe podczas produkcji obejmują szerokość panelu, wysokość żebra i długość. W przypadku dużych projektów próbki można przetestować pod kątem grubości i przyczepności powłoki. Odbiorca na miejscu powinien przed montażem sprawdzić liczbę paneli, profil i stan powierzchni.

Rozważania dotyczące wyboru

• Przed wybraniem profilu panelu i rodzaju szwu należy sprawdzić nachylenie dachu i projekt drenażu.
• Oceń kategorię korozyjności obiektu, aby zdecydować, czy potrzebna jest standardowa powłoka PVDF, czy też o cięższej specyfikacji.
• W przypadku zakrzywionych lub skomplikowanych kształtów dachów należy wcześnie zaangażować dostawcę paneli w celu sprawdzenia możliwości formowania i kolejności montażu.
• Sprawdź projekt parcia wiatru i upewnij się, że rozstaw zacisków T i łączniki spełniają obliczone obciążenia.
• Przejrzyj plan dostępu konserwacyjnego. Chociaż system na rąbek stojący wymaga niewielkiej konserwacji, nadal zaleca się okresową kontrolę obróbek blacharskich i przejść.

Często zadawane pytania

Jaka jest główna różnica pomiędzy AA3004 a innymi stopami aluminium używanymi do pokryć dachowych?

AA3004 zawiera więcej manganu i magnezu niż zwykłe stopy handlowe, takie jak 3003. Zapewnia to lepszą wytrzymałość i odporność na korozję, a jednocześnie pozostaje wystarczająco plastyczny dla profili na rąbek stojący. Ze względu na tę równowagę jest szeroko stosowany do pokryć dachowych.

Czy panele Al-Mg-Mn można stosować zarówno na ściany, jak i na dachy?

Tak, ten sam materiał i system rąbków stojących można zastosować do okładzin ściennych. Wymiary profili mogą się różnić, a wymagania dotyczące obciążenia wiatrem ścian należy sprawdzić osobno.

Jak produkowane są zakrzywione panele?

Zakrzywione panele powstają poprzez walcowanie lub prasę krawędziową do wymaganego promienia. Panele stożkowe powstają poprzez przycięcie arkusza na zmienną szerokość przed formowaniem. Granice formowania zależą od profilu panelu i stanu materiału, dlatego dostawca powinien potwierdzić wykonalność na wczesnym etapie projektowania.

Czy pod dachem Al-Mg-Mn zawsze wymagana jest paroizolacja?

Warstwa paroizolacyjna jest zwykle zawarta w konstrukcji dachu, aby zapobiec przedostawaniu się wilgotnego powietrza do izolacji i powodowaniu kondensacji. Konkretne warstwy zależą od przeznaczenia budynku i klimatu. Projektant systemu dachowego powinien określić odpowiednią konstrukcję.
