Metalowe panele dachowe

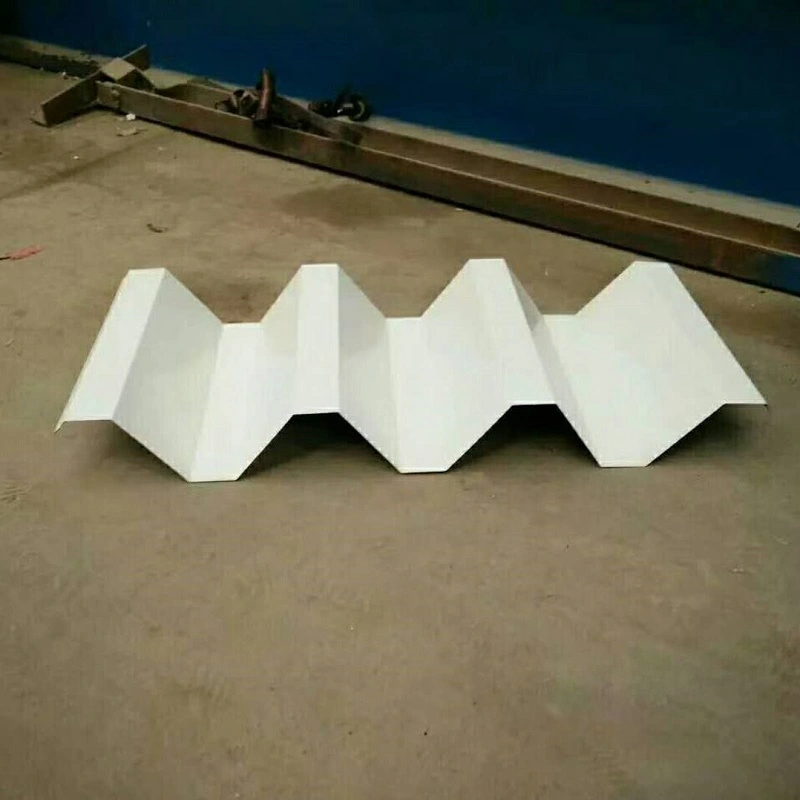

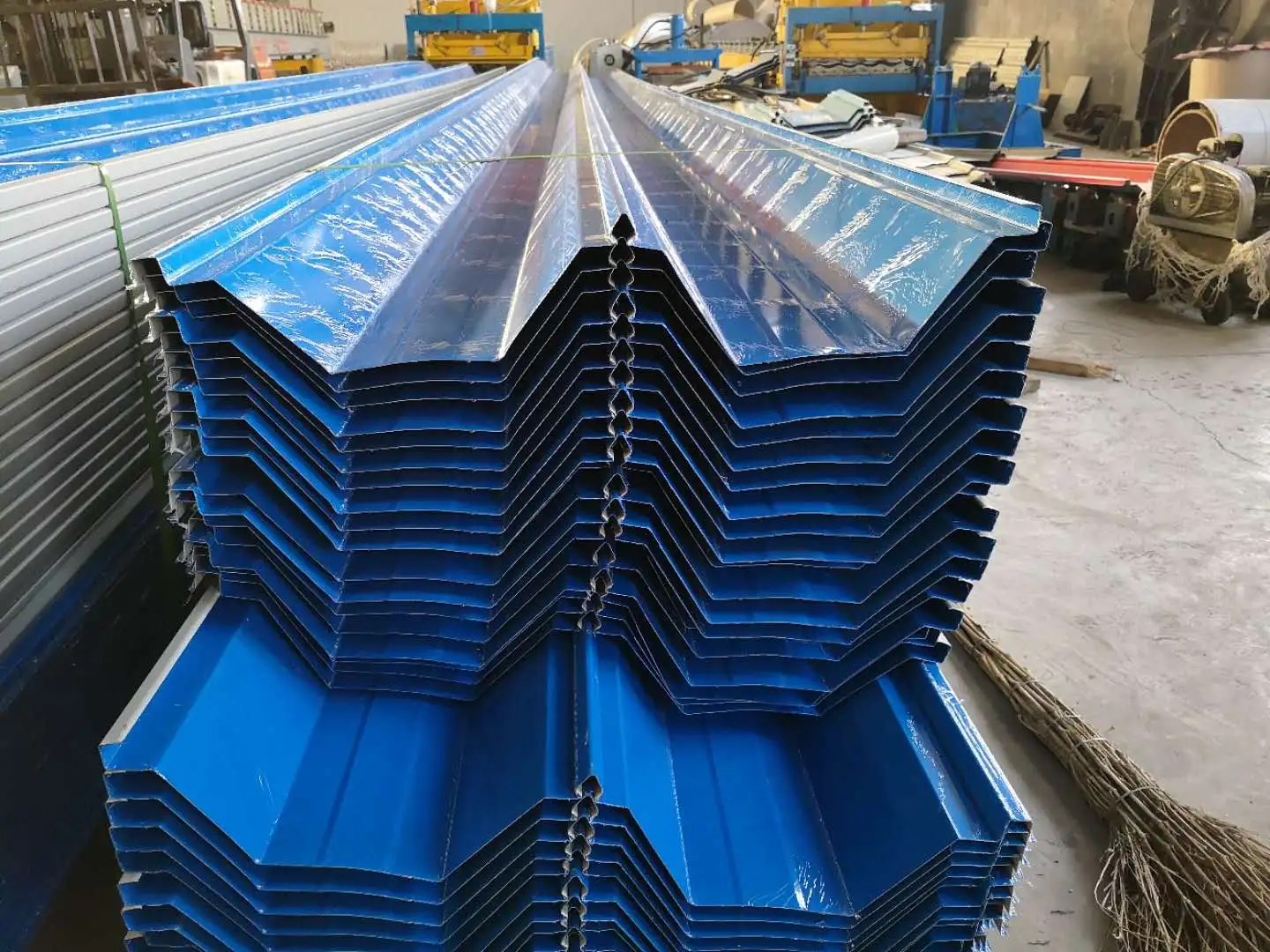

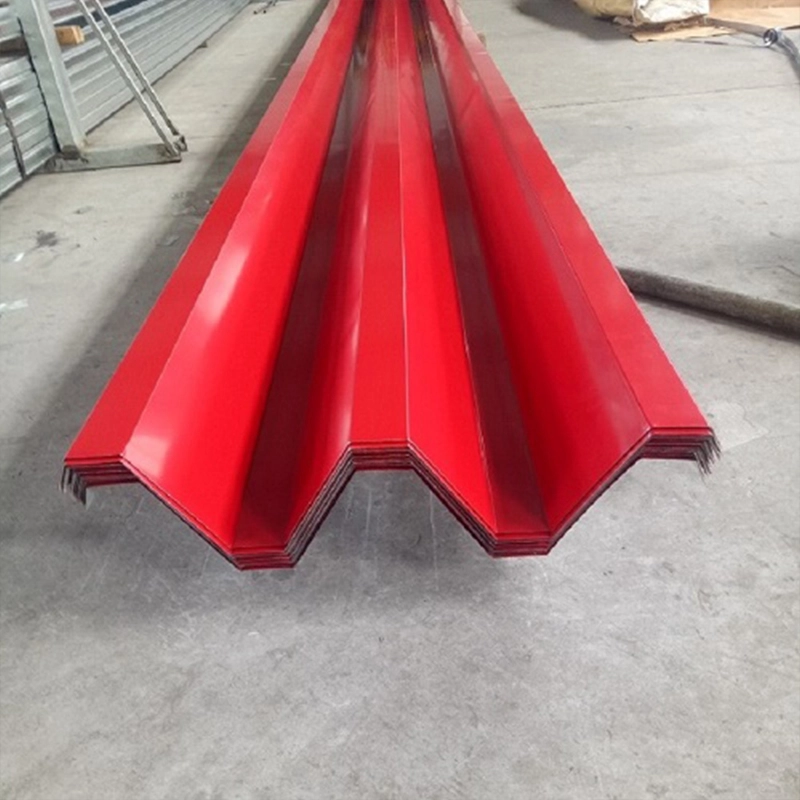

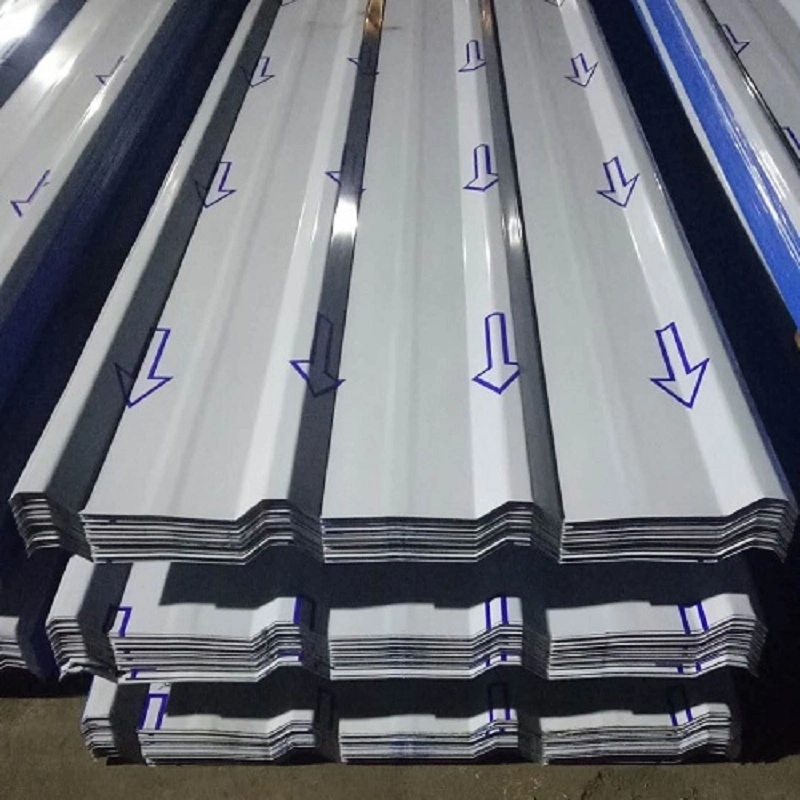

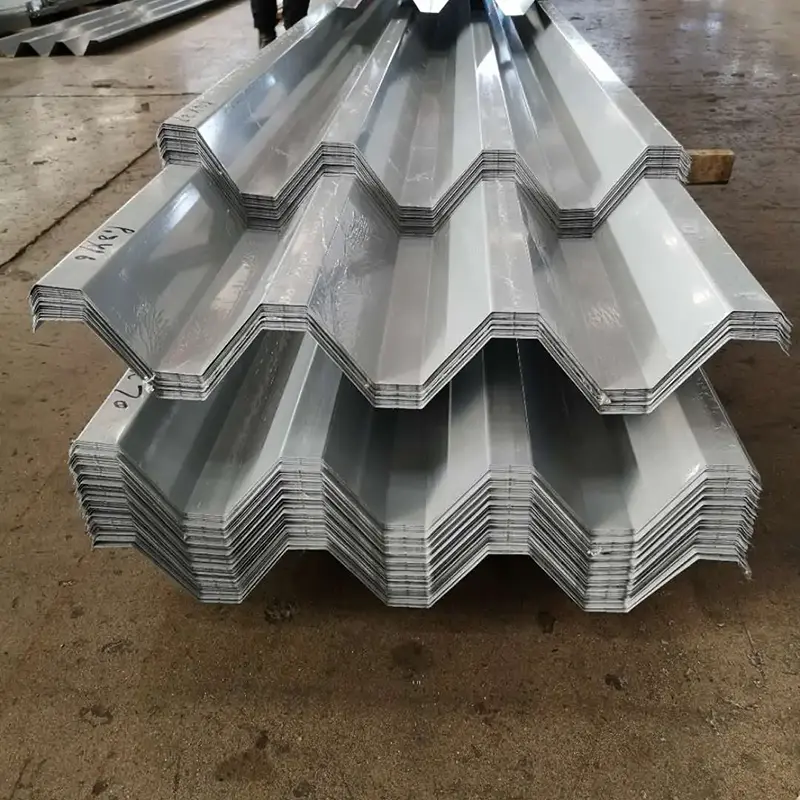

Metalowe panele dachowe to profilowane blachy stalowe formowane w procesie walcowania na zimno zwojów metalu w pofałdowane przekroje poprzeczne na ciągłych liniach produkcyjnych. Stosowane są do pokryć dachowych, okładzin ściennych i podłóg. Profil żebrowany lub falisty zwiększa sztywność zginania cienkiej blachy w kierunku żebra, umożliwiając panelom o grubości od 0,5 mm do 1,5 mm przenoszenie obciążeń dachowych. SENBO obsługuje dedykowane linie do walcowania metalowych profili dachowych i utrzymuje własne możliwości testowania w celu weryfikacji siły parcia wiatru. Kontrole produkcyjne obejmują grubość metalu nieszlachetnego, granicę plastyczności, geometrię profilu i jakość powłoki powierzchniowej.

Opcje materiału podstawowego

• Blacha stalowa ocynkowana ogniowo:Powszechnie gatunek DX51D+Z z obustronną powłoką cynkową od 40 g/m² do 275 g/m². Nadaje się do ogólnych budynków przemysłowych.
• Blacha stalowa pokryta Al-Zn:Powłoka zawiera około 55% aluminium i 43,5% cynku. Zapewnia 3 do 5 razy większą odporność na korozję niż standardowa stal ocynkowana.
• Blacha stalowa malowana kolorowo:Wykończone powłokami poliestrowymi (PE) lub fluorowęglowymi (PVDF), zapewniającymi odporność na korozję i elastyczność projektowania.
• Blacha ze stopu aluminiowo-magnezowo-manganowego:Gatunek AA3004 o gęstości 2,73 g/cm3, czyli około jednej trzeciej gęstości stali. Zaprojektowane z myślą o żywotności przekraczającej 50 lat.
• Blacha ze stali nierdzewnej:Ferrytyczna stal nierdzewna 445J2, zwykle o grubości 0,5 mm. Stosowane w dużych budynkach użyteczności publicznej o wysokich wymaganiach w zakresie odporności na wiatr.

Budowa systemu

W metalowych systemach dachowych często stosuje się wielowarstwową konstrukcję kompozytową. W projekcie terminalu 3 lotniska Guangzhou Baiyun konstrukcja dachu od dołu do góry obejmuje ocynkowane płatwie główne, perforowaną profilowaną blachę stalową pokrytą Al-Zn, paroizolację, dźwiękochłonną wełnę mineralną, ocynkowane płatwie wtórne, wełnę mineralną termoizolacyjną, blachę stalową ocynkowaną ogniowo, membranę hydroizolacyjną TPO, zaciski mocujące ze stali nierdzewnej, piankę redukującą hałas, panele dachowe ze stali nierdzewnej i zaślepki ze stali nierdzewnej. Zespół ten łączy w sobie wsparcie konstrukcyjne, izolację termiczną, wodoodporność, pochłanianie dźwięku i ochronę odgromową.

Systemy instalacyjne

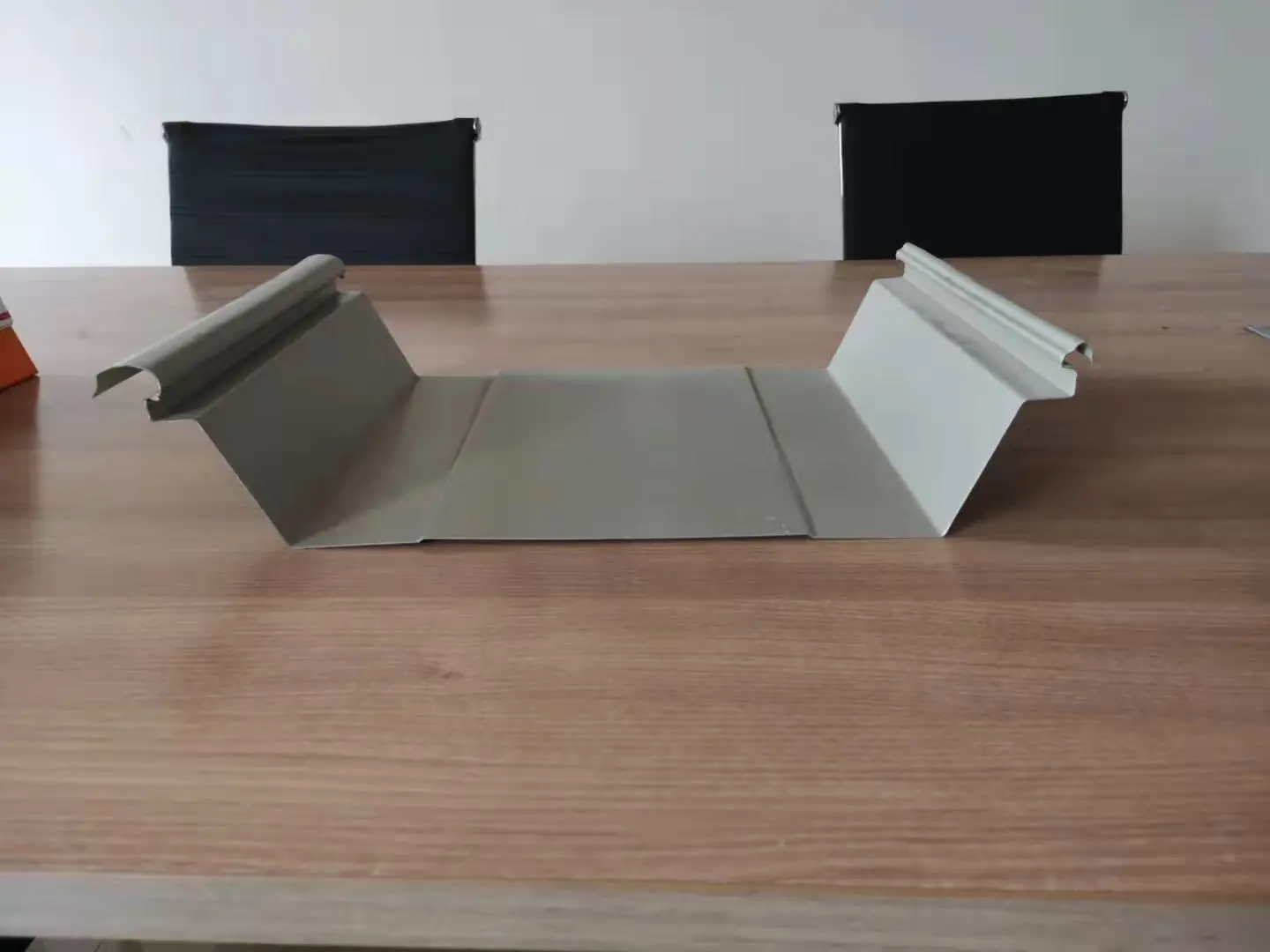

• System rąbków stojących:Sąsiednie krawędzie płyt są łączone mechanicznie za pomocą specjalistycznego narzędzia. Powstałe połączenie jest strukturalne i wodoszczelne bez konieczności stosowania uszczelniaczy. Klipsy mocujące w kształcie litery T umożliwiają ruch termiczny wzdłuż połaci dachu.
• System spawania ciągłego:Panele ze stali nierdzewnej łączone są poprzez spawanie na całej długości. Bezszwowe szwy zapewniają wysoką odporność na wiatr i wodę.

Dane techniczne

Dane dotyczące wydajności z wniosków projektowych

1. Zdolność do unoszenia wiatru

Przybrzeżne budynki użyteczności publicznej stawiają ekstremalne wymagania w zakresie odporności dachu na wiatr. Na terminalu 3 lotniska Guangzhou Baiyun zespawany w sposób ciągły system dachowy ze stali nierdzewnej przeszedł statyczne testy podporu wiatru i zarejestrował wytrzymałość na ciśnienie 18,2 kPa, co odpowiada tajfunowi kategorii 17. Dla porównania, konwencjonalne dachy z aluminium, magnezu i manganu na rąbek stojący są zazwyczaj odporne na warunki kategorii 12. Badania zachowania ssania wiatru wykazały, że szew blokujący i połączenie wspornika są najsłabszym punktem wymagającym ukierunkowanego wzmocnienia. Na stadionie Centrum Kultury i Sportu Greater Bay Area zastosowano podobne rozwiązanie spawane i w testach laboratoryjnych osiągnięto ciśnienie 21 kPa.

2. Wodoodporność i szczelność

Hydroizolacja dachu wynika z konfiguracji konstrukcyjnej, a nie z zastosowanych uszczelniaczy. Panele na rąbek stojący wykorzystują wstępnie nałożoną masę uszczelniającą na całej długości i zabezpieczone szwy, nie pozostawiając na powierzchni otworów po gwoździach ani punktów nieszczelności. Metoda ciągłego spawania stali nierdzewnej tworzy nieprzerwaną powierzchnię poprzez spawanie na całej długości, co dodatkowo poprawia wodoodporność. Zalecane jest minimalne nachylenie odwodnienia dachu wynoszące 5%. Profil rynnowy pełni funkcję naturalnego kanału odwadniającego, szybko kierując wodę w stronę okapu.

3. Zarządzanie ruchem termicznym

Zmiany temperatury powodują rozszerzanie się i kurczenie metalowych paneli. Systemy na rąbek stojący absorbują ten ruch poprzez przesuwne wsporniki w kształcie litery T, które umożliwiają swobodne przesuwanie się paneli wzdłuż połaci dachu. W terminalu 3 lotniska Guangzhou Baiyun połączenia spawane współpracują z poprzecznym profilem falistym, aby zmniejszyć naprężenia termiczne. Obie metody zapobiegają uszkodzeniom, które w przeciwnym razie wynikałyby z ograniczonego ruchu termicznego.

4. Produktywność w budownictwie

Centrum Kultury i Sportu Greater Bay Area zastosowało strategię konstrukcji modułowej w przypadku wszystkich warstw dachu poniżej membrany hydroizolacyjnej. Pracownicy podzielili dach o powierzchni 78 000 m² na 878 niezależnych modułów, zmontowali i zespawali każdy moduł na poziomie gruntu, a następnie podnieśli gotowe jednostki na miejsce. Takie podejście podniosło wydajność instalacji o 30% i ograniczyło straty materiałowe do około 2%.

5. Elastyczność geometryczna

Panele dachowe mogą być produkowane w formie prostej, zakrzywionej lub w kształcie wachlarza, aby dopasować je do powierzchni architektonicznych o pojedynczej krzywiźnie, podwójnej krzywizny i sferycznych. W Centrum Kultury i Sztuki Miasta Przyszłej Nauki i Technologii „Dwie Góry” w Anji w stanie Zhejiang metalowy dach tworzy dwanaście kształtów gigantycznych liści bambusa. Zastosowano modelowanie BIM i skanowanie 3D, aby utrzymać tolerancje konstrukcyjne w akceptowalnych granicach.

Wytyczne dotyczące instalacji i obsługi

• Przed rozpoczęciem układania panelu sprawdź ustawienie i poziom płatwi.
• Panele podnośnikowe z pasami do podnoszenia zabezpieczonymi na krawędziach, aby uniknąć deformacji.
• Potwierdź połączenie szwów i wyrównanie klipsa przed ostatecznym zszyciem w systemach z rąbkiem stojącym.
• Podczas spawania ciągłego należy utrzymywać miejsce pracy w czystości i suchości; postępuj zgodnie z kwalifikowanymi procedurami spawalniczymi.
• Ogranicz ruch budowlany na wykończonych powierzchniach dachowych i niezwłocznie usuń zanieczyszczenia.

Często zadawane pytania

Który system dachowy pasuje do lokalizacji przybrzeżnych, w których występuje silny wiatr?

Stale spawany system ze stali nierdzewnej zapewnia najwyższą odporność na wiatr i jest często wybierany dla regionów narażonych na tajfuny. Systemy na rąbek stojący pozostają realną opcją, jeśli szczegóły szwów i klipsów zostaną wzmocnione zgodnie z obliczeniami siły nośnej wiatru.

Jak długie panele dachowe radzą sobie ze zmianami temperatury?

Systemy na rąbek stojący wykorzystują przesuwne klipsy, które umożliwiają ruch wzdłuż pochyłości. Systemy spawane mogą zawierać poprzeczne pofałdowania lub złącza dylatacyjne. Wybór odpowiedniej metody zależy od geometrii dachu i oczekiwanego zakresu temperatur.

Jakiej ciągłej konserwacji wymaga metalowy dach?

Procedury inspekcji powinny obejmować szczelność łączników, stan panelu, przeszkody na ścieżce drenażowej i integralność szczeliwa w przejściach. Systemy na rąbek stojący zazwyczaj wymagają mniej konserwacji, ponieważ żadne elementy złączne nie są odsłonięte.

Czy pokrycie metalowe można nałożyć na istniejący dach?

Czasami nowy metalowy dach można zainstalować na istniejącym dachu, jeśli konstrukcja jest w stanie udźwignąć dodatkowe obciążenie, a istniejąca powierzchnia jest odpowiednia. Inżynier budowlany powinien ocenić istniejące warunki przed podjęciem jakiejkolwiek decyzji.

Kontrola jakości i dokumentacja

Dostawcy powinni dostarczyć certyfikaty testów walcowni metali nieszlachetnych, zapisy grubości powłok i raporty dotyczące wymiarów paneli. Projekty, w których obowiązują określone kryteria obciążenia wiatrem, powinny wymagać danych z testów siły parcia wiatru dla dokładnej dostarczonej konfiguracji systemu. Kontrole odbiorcze powinny sprawdzić gatunek materiału, długość panelu i stan powierzchni przed instalacją.

Rozważania dotyczące wyboru

• Przed wyborem typu systemu dachowego sprawdź lokalizację budynku i projektowaną prędkość wiatru.
• Sprawdź nachylenie dachu i układ drenażu, aby potwierdzić skuteczne usuwanie wody.
• Sprawdź, czy wybrany materiał panelu jest zgodny z narażeniem środowiskowym budynku.
• Potwierdź, że dostawca pokrycia dachowego może zapewnić wymagane dane testowe i wsparcie montażowe.
