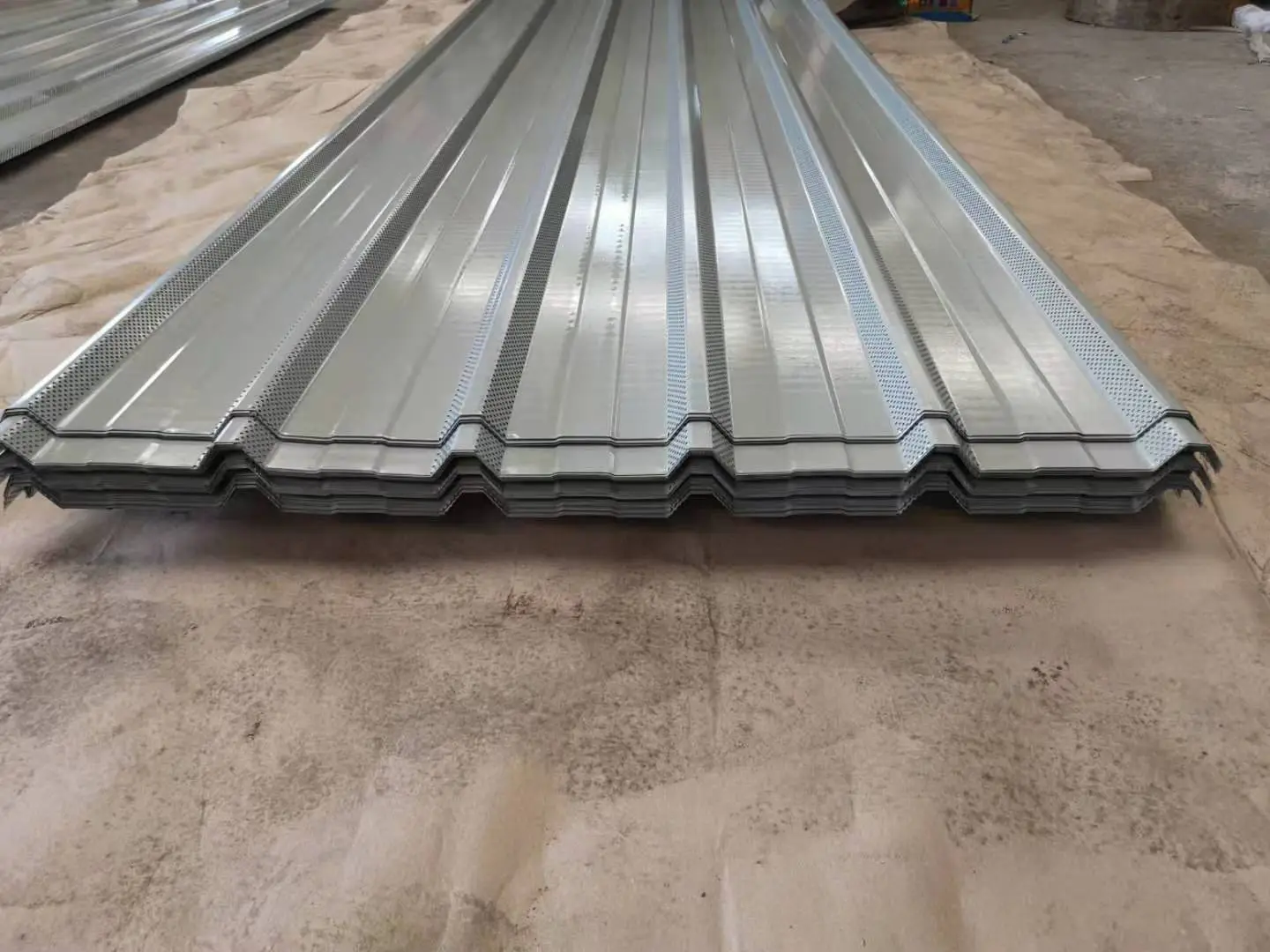

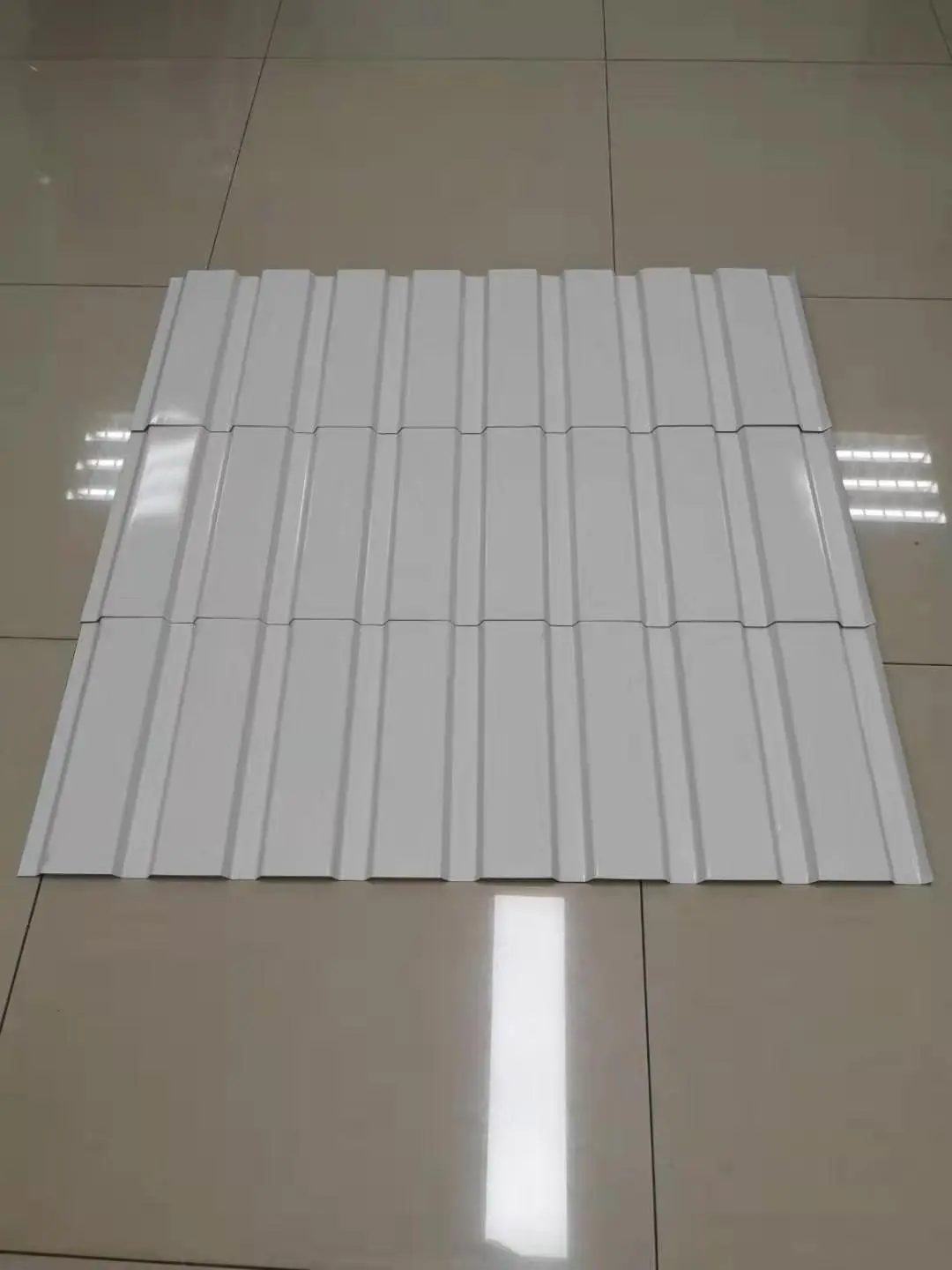

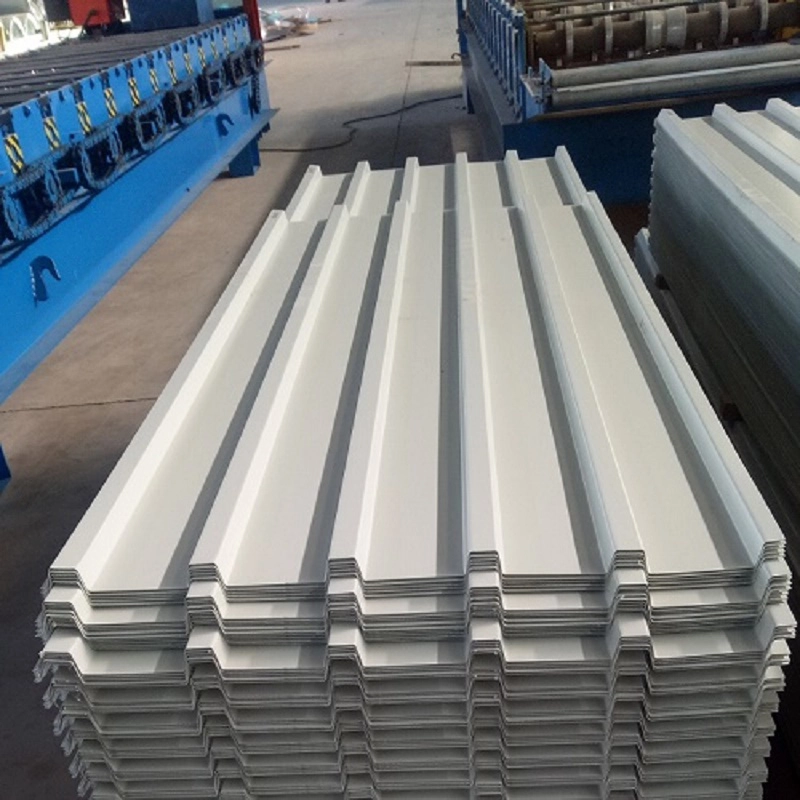

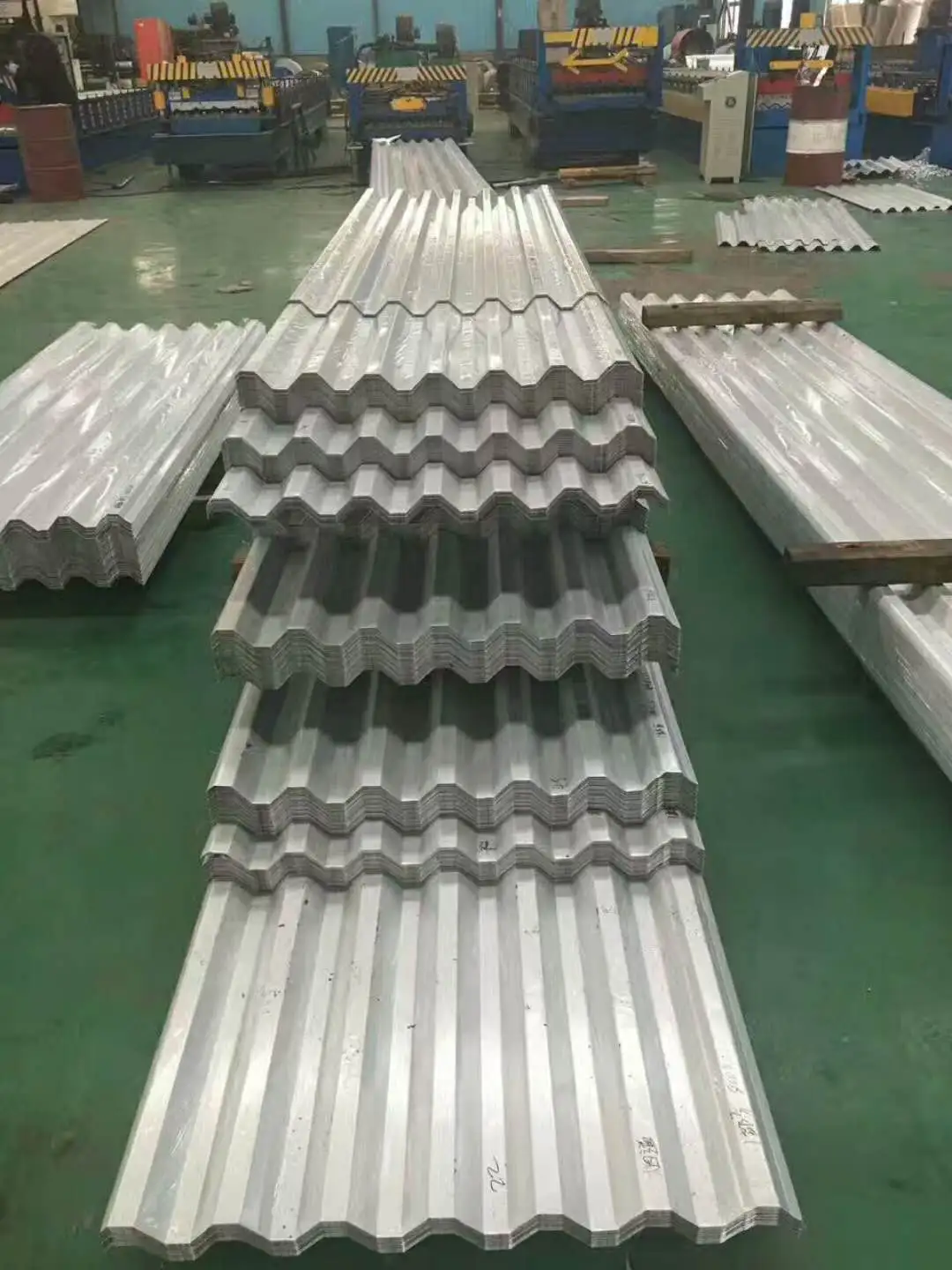

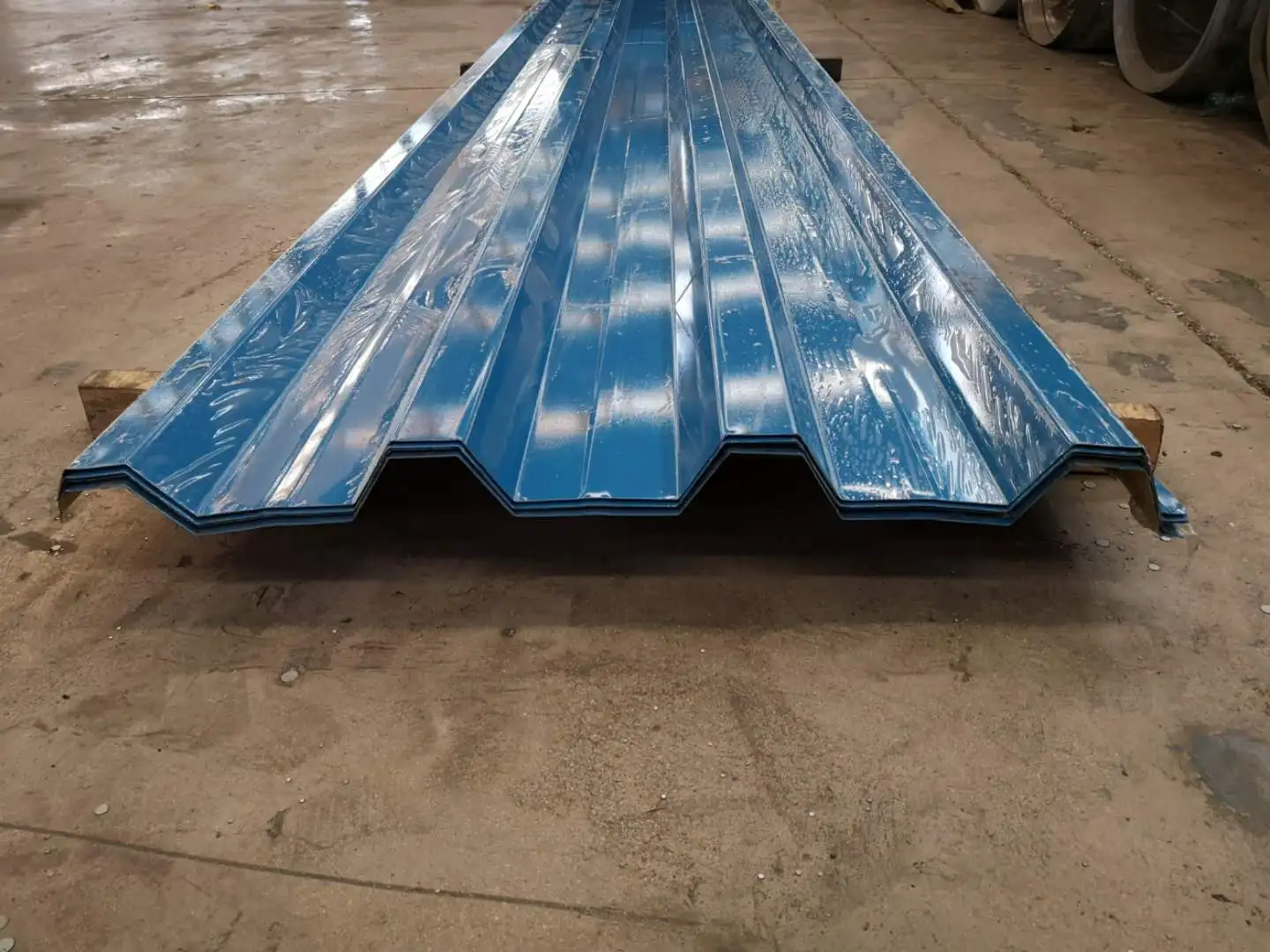

Powlekane kolorowo profilowane blachy stalowe produkowane są poprzez walcowanie na zimno i formowanie zwojów stali powlekanej kolorowo w profile faliste. Służą jako pokrycia dachowe, okładziny ścienne oraz dekoracje wewnętrzne i zewnętrzne budynków przemysłowych, magazynów i konstrukcji stalowych o dużej rozpiętości. Każdy arkusz składa się z podłoża stalowego zapewniającego wytrzymałość mechaniczną, powłoki metalicznej działającej jako bariera antykorozyjna oraz powłoki organicznej zapewniającej odporność na warunki atmosferyczne i wygląd. SENBO obsługuje wiele linii do walcowania tych profili, przeprowadzając wewnętrzne kontrole geometrii profili, grubości powłoki i gatunku metalu nieszlachetnego.
Surowcem jest taśma stalowa walcowana na zimno lub na gorąco, zwykle dostarczana w seriach o szerokości 1000 mm. Klasy granicy plastyczności obejmują 250 MPa, 280 MPa, 320 MPa, 350 MPa i 550 MPa. Struktura powłoki jest zgodna z GB/T 12754. Typowa konfiguracja wykorzystuje dwie warstwy lakieru nawierzchniowego na przedniej stronie i jedną warstwę na tylnej stronie. Powłoki poliestrowe (PE) lub fluorowęglowe (PVDF) dobiera się w zależności od wymaganej odporności na warunki atmosferyczne. Konkretny rodzaj powłoki potwierdzany jest w momencie składania zamówienia.
Typowe grubości wahają się od 0,4 mm do 1,6 mm. Na pokrycie dachowe i ścienne zwykle stosuje się grubość minimum 0,5 mm do 0,6 mm, podczas gdy ważne elementy zewnętrzne budynków nie powinny być mniejsze niż 0,6 mm. Nośne podłogi mogą wymagać grubości do 2 mm lub 3 mm. Wysokość pofałdowania waha się od 10 mm do 200 mm. W przypadku profili nieusztywnionych stosunek wysokości do grubości powinien być utrzymywany poniżej 200. Efektywna szerokość zależy od profilu. Do powszechnie stosowanych profili należą YX35-125-750 (wysokość żebra 35 mm, szerokość efektywna 750 mm), Jiaochi 760 (YX51-380-760) i Jiaochi 820.
| Wskaźnik wydajności | Parametr / specyfikacja | Podstawa lub uwagi |
|---|---|---|
| Standard wykonawczy | GB/T 12755-2008 | Profilowane blachy stalowe dla budownictwa |
| Standard powłoki | GB/T 12754 | Blachy i taśmy stalowe powlekane kolorowo |
| Wspólna grubość | 0,4–1,6 mm | Pokrycie dachu minimum 0,6 mm dla kluczowych budynków |
| Zakres wysokości żeber | 10–200 mm | Stosunek wysokości do grubości korzystnie ≤200 |
| Siła plonu | 250–550 MPa | 250 MPa i 350 MPa wspólne; 550 MPa dla profili zatrzaskowych |
| Ciężar własny | 6–10 kg/m² | Lekka koperta |
| Szerokość arkusza podstawowego | 1000 mm wspólne | Dostępne serie 600 mm, 1000 mm i 1200 mm |
| Zalecane nachylenie dachu | 2–5% dla długości ciągłej | Limit ugięcia l/300 |
| Wymagania dotyczące powłok | Cynkowane ogniowo ≥90/90 g/m²; Powłoka Al-Zn ≥50/50 g/m² | O ile nie określono inaczej |
Profilowane blachy stalowe kolorowe ważą od 6 kg/m² do 10 kg/m², czyli znacznie mniej niż tradycyjne okładziny betonowe lub murowane. Granica plastyczności mieści się w zakresie od 250 MPa do 550 MPa, co zapewnia dobrą sztywność membrany i nośność. W głównym warsztacie Huangshi Daye Special Steel zamontowano profilowane blachy dachowe YX114-333-666 o grubości metalu nieszlachetnego 0,8 mm na powierzchni 13 200 m² samego przęsła BC, potwierdzając przydatność w przypadku dużych dachów przemysłowych.
Produkt obsługuje zarówno prefabrykację fabryczną, jak i formowanie rolek na miejscu. W ramach projektu fabryki Anhui Chaolong Optoelectronics zamontowane na pojazdach maszyny do formowania rolek wytwarzały arkusze na miejscu, umożliwiając natychmiastową instalację i zapobiegając uszkodzeniom w transporcie. Podnośniki przegubowe wspomagane w pozycjonowaniu, zwiększające wydajność instalacji o 70% i redukujące pracę ręczną na dużych wysokościach o 60%. Projekt objął ponad 76 000 m². W przypadku zamkniętej szopy magazynowej w Yugang Material Yard w Lanzhou, rurowej konstrukcji kratownicowej o największej rozpiętości w północno-zachodnich Chinach, w panelach dachowych zastosowano wysokowytrzymałą stal ocynkowaną ogniowo o grubości 0,6 mm z kolorowym, profilowanym wykończeniem. Instalacja o dużej rozpiętości zmniejszyła liczbę zakładek dachowych.
Powłoka zewnętrzna zapewnia właściwości samoczyszczące i długoterminową odporność na warunki atmosferyczne. Systemy powłokowe można dostosować do środowisk korozyjnych. W przypadku podłoży cynkowanych ogniowo standardem jest dwustronna powłoka o gramaturze co najmniej 90 g/m² na stronę, chyba że określono inaczej. W przypadku podłoży ze stopu aluminium i cynku minimalna gramatura wynosi 50 g/m² na stronę. Jeżeli dolna blacha dachu kompozytowego pełni funkcję perforowanej płyty dźwiękochłonnej, wielkość otworów i rozstaw należy określić na podstawie projektu akustycznego.
GB/T 12755-2008 określa dobór materiałów, konfigurację profili, wymagania techniczne, tolerancje wymiarowe i kontrolę jakości profilowanych blach stalowych. Aby uniknąć widocznych różnic kolorystycznych, zaleca się zamawianie wszystkich arkuszy do jednego projektu dachu lub ściany z tej samej partii produkcyjnej.
Wysokość żebra wpływa na sztywność zginania i zdolność rozciągania. W przypadku krótkich rozpiętości wystarczające mogą być niskie żebra, np. 35 mm. W przypadku większych rozpiętości lub większych obciążeń wymagane są głębsze profile, np. 51 mm lub większe. Profil należy dobierać na podstawie tabel rozpiętości i obliczeń projektowych, a nie wyłącznie na podstawie wyglądu.
Dla arkuszy o ciągłej długości, bez zakładek końcowych, typowe jest nachylenie od 2% do 5%. Niższe nachylenia zwiększają ryzyko gromadzenia się wody, co może skrócić żywotność powłoki. Należy również wziąć pod uwagę lokalną intensywność opadów i projekt odwodnienia.
Tak, wiele profili można zakrzywiać do dużego promienia poprzez walcowanie lub prasę krawędziową. Minimalny promień zależy od grubości blachy, geometrii żebra i rodzaju powłoki. Zalecana jest wczesna koordynacja z producentem.
W przypadku przybrzeżnych lub korozyjnych środowisk przemysłowych preferowane jest podłoże pokryte Al-Zn o gramaturze co najmniej 50 g/m² na stronę i często stosowana jest powłoka nawierzchniowa PVDF. W warunkach bardzo agresywnych może być konieczna większa gramatura powłoki lub dodatkowe środki ochronne.
Dostawcy powinni dostarczyć certyfikaty testów walcowni dla zapisów stali bazowej i grubości powłok. Wymiary profili i stan powierzchni są sprawdzane podczas produkcji i przed wysyłką. W przypadku projektów wymagających określonego parcia wiatru lub parametrów konstrukcyjnych, na żądanie można dostarczyć raporty z testów lub obliczenia.
