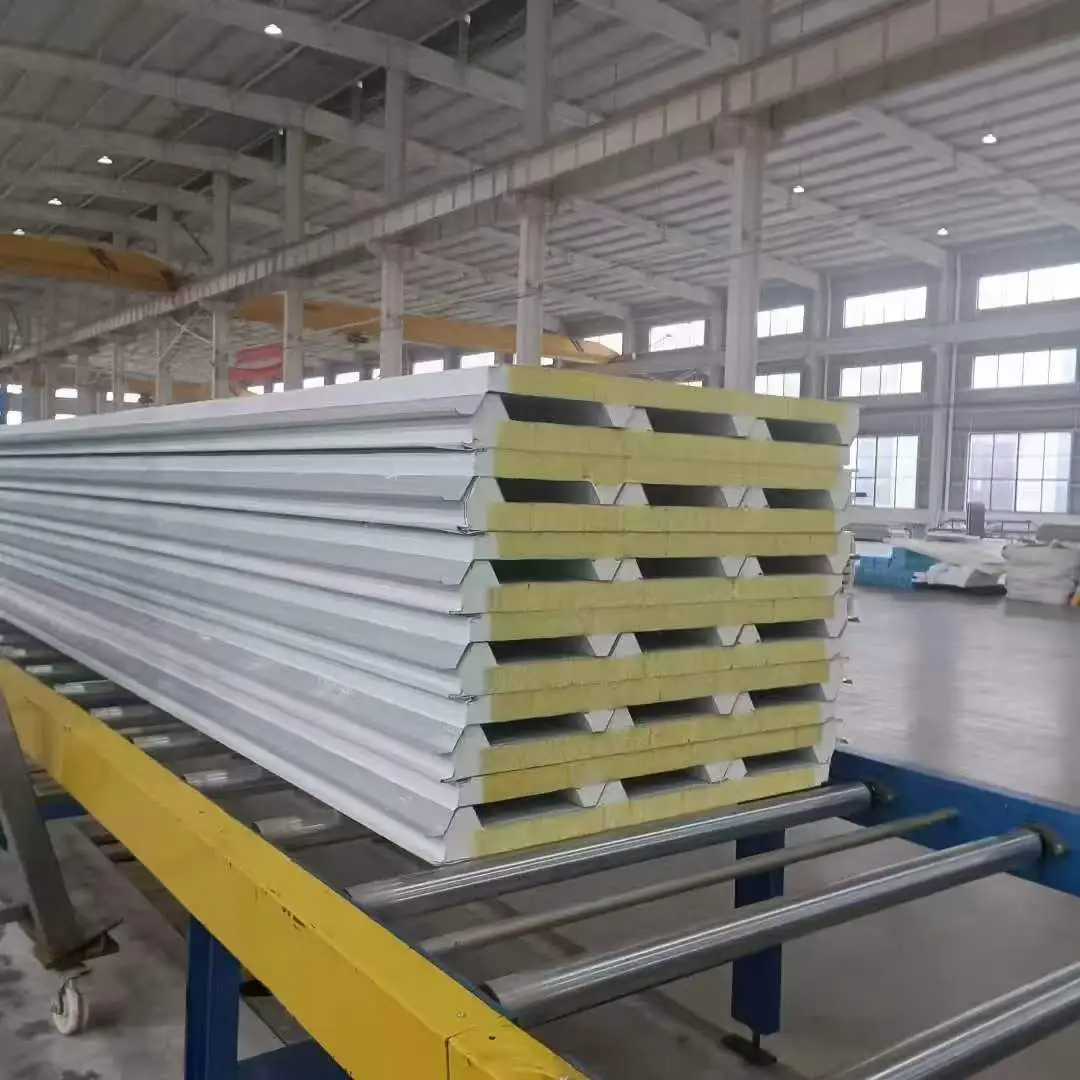

Płyty warstwowe z wełny mineralnej dachowej, zwane również panelami kompozytowymi z metalową powierzchnią, składają się z dwóch cienkich metalowych arkuszy okładzinowych połączonych z lekkim materiałem rdzenia. Arkusze okładzinowe mają zazwyczaj grubość od 0,4 mm do 0,8 mm i mogą być wykonane ze stali ocynkowanej, stali powlekanej organicznie, stali powlekanej Al-Zn lub stopu aluminium. Materiał rdzenia dobierany jest w oparciu o bezpieczeństwo przeciwpożarowe, izolację termiczną i wymagania budżetowe. Typowe opcje rdzeni to wełna mineralna, sztywny poliuretan (PU) i polistyren (EPS). Okładziny i rdzeń są sklejone klejem, tworząc strukturę naskórkową. Okładziny metalowe przenoszą siły rozciągające i ściskające, natomiast rdzeń przenosi naprężenia ścinające i utrzymuje okładziny oddzielone, co skutkuje dużą sztywnością zginania w stosunku do ciężaru panelu.

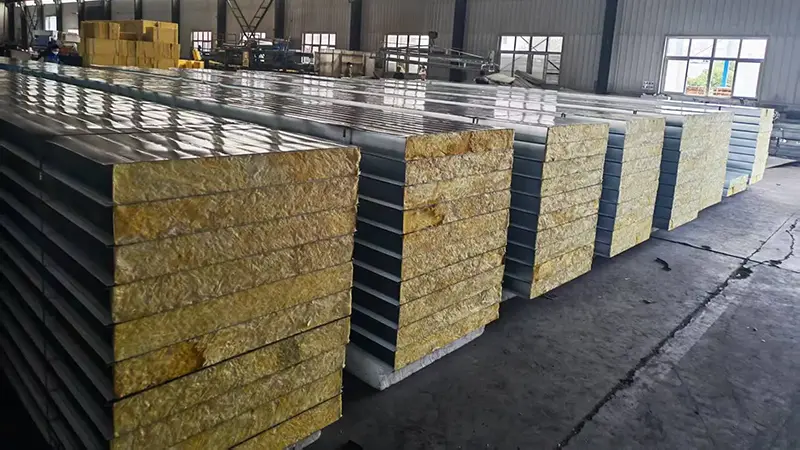

Płyty warstwowe z wełny skalnej dachowej mają zwykle grubość od 50 mm do 200 mm i efektywną szerokość od 900 mm do 1000 mm. Płyty warstwowe PU mają grubość od 30 mm do 100 mm i efektywną szerokość 1000 mm. Płyty warstwowe EPS dostępne są w grubościach od 50 mm do 250 mm i szerokościach efektywnych 1150 mm lub 1200 mm. Długość panelu wynosi zazwyczaj do 12 000 mm, a długości niestandardowe mogą być produkowane zgodnie z wymaganiami projektu.
| Wskaźnik wydajności | Rdzeń poliuretanowy (PU). | Rdzeń z wełny skalnej | Rdzeń z polistyrenu (EPS). | Standardowe odniesienie |
|---|---|---|---|---|
| Gęstość rdzenia | ≥30 kg/m3 | ≥100 kg/m3 | ≥18 kg/m3 | JC/T 868/869/689 |
| Przewodność cieplna | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Mierzone w temperaturze otoczenia |
| Siła wiązania | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Pomiędzy okładziną a rdzeniem |
| Wydajność spalania | Klasa B1 | Klasa A (niepalna) | Klasa B2 | GB 8624 |
| Ocena odporności ogniowej | Nie określono | ≥60 min dla grubości ≥80 mm | Nie określono | Potwierdzone badaniami ogniowymi |
| Nośność zginająca | ≥0,5 kN/m przy L₀/200 | ≥0,5 kN/m przy L₀/250 | ≥0,5 kN/m przy L₀/250 | Granica ugięcia |
| Wspólna grubość | 30–100 mm | 50–200 mm | 50–250 mm | Możliwość dostosowania |
| Efektywna szerokość | 1000 mm | 900–1000 mm | 1150–1200 mm | Standardowe szerokości |
Panel zachowuje się jak dwuteownik. Okładziny metalowe pełnią rolę kołnierzy przenoszących naprężenia rozciągające i ściskające. Rdzeń pełni rolę sieci, przenosząc siły ścinające. Zwiększanie grubości rdzenia zwiększa sztywność na zginanie bez zwiększania znacznej masy, ponieważ gęstość rdzenia jest niska. Wszystkie trzy typy rdzeni muszą spełniać minimalną nośność na zginanie wynoszącą 0,5 kN/m poniżej określonej granicy ugięcia. Panele z wełny mineralnej i EPS są testowane przy L₀/250, natomiast panele PU są testowane przy L₀/200.
Wymagania dotyczące wytrzymałości wiązania różnią się w zależności od typu rdzenia. Płyty EPS wymagają siły wiązania powyżej 0,1 MPa, płyty PU co najmniej 0,09 MPa, a płyty z wełny mineralnej powyżej 0,06 MPa. Podczas próby odrywania materiał rdzenia pozostający na okładzinie musi być równomiernie rozłożony i pokrywać co najmniej 85% łączonej powierzchni. Wymóg ten pomaga potwierdzić, że okładziny i rdzeń nadal działają jako pojedyncza jednostka.
Zachowanie się ognia zależy głównie od rdzenia. Rdzenie z wełny mineralnej są niepalne i zapewniają odporność ogniową co najmniej 60 minut, gdy grubość wynosi 80 mm lub więcej. Rdzenie PU mogą osiągnąć klasę ognioodporności klasy B1. Rdzenie EPS mają klasę B2 i są ograniczone do obszarów o niskich wymaganiach bezpieczeństwa przeciwpożarowego. Kody pożarowe projektu powinny kierować wyborem rdzenia.
Rdzenie PU oferują najniższą przewodność cieplną wynoszącą 0,027 W/(m·K) lub mniej, za nimi plasują się EPS o wartości 0,041 W/(m·K) i wełna mineralna o wartości 0,045 W/(m·K). Wybór powinien równoważyć cele w zakresie izolacji, odporność ogniową i budżet. Dla danych wymagań izolacyjnych panele PU mogą być cieńsze niż płyty EPS lub wełny mineralnej.

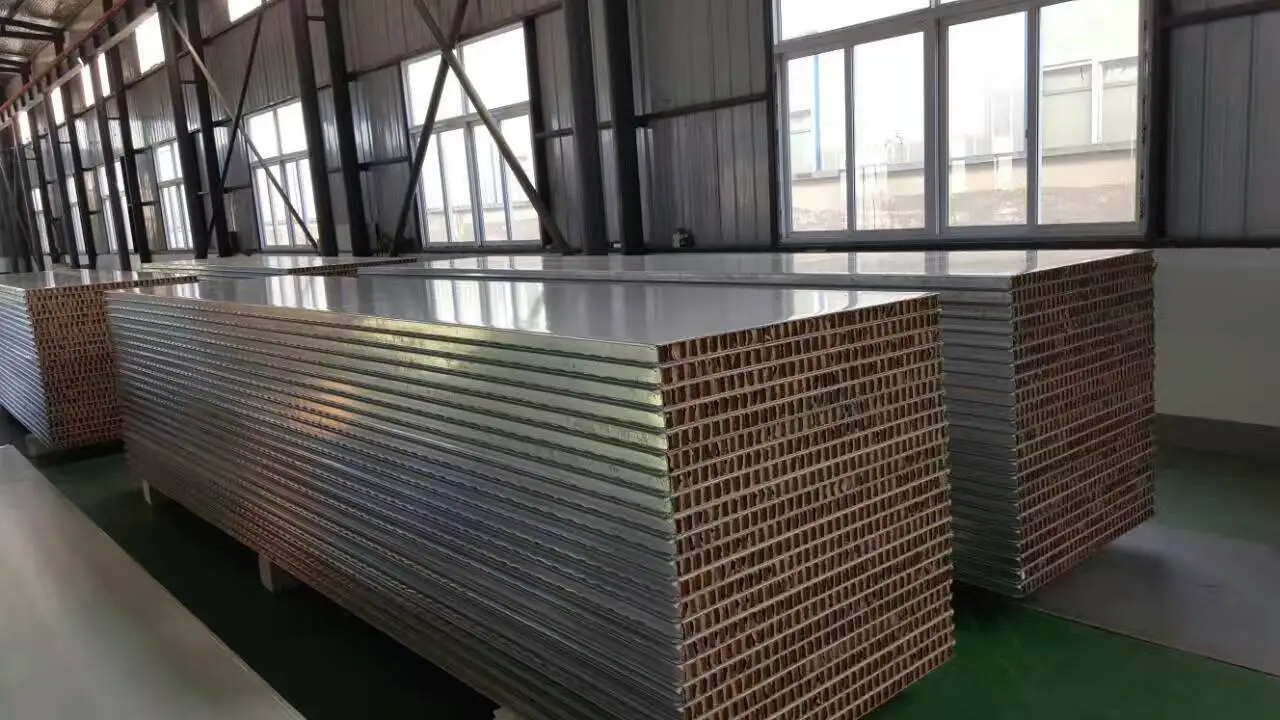

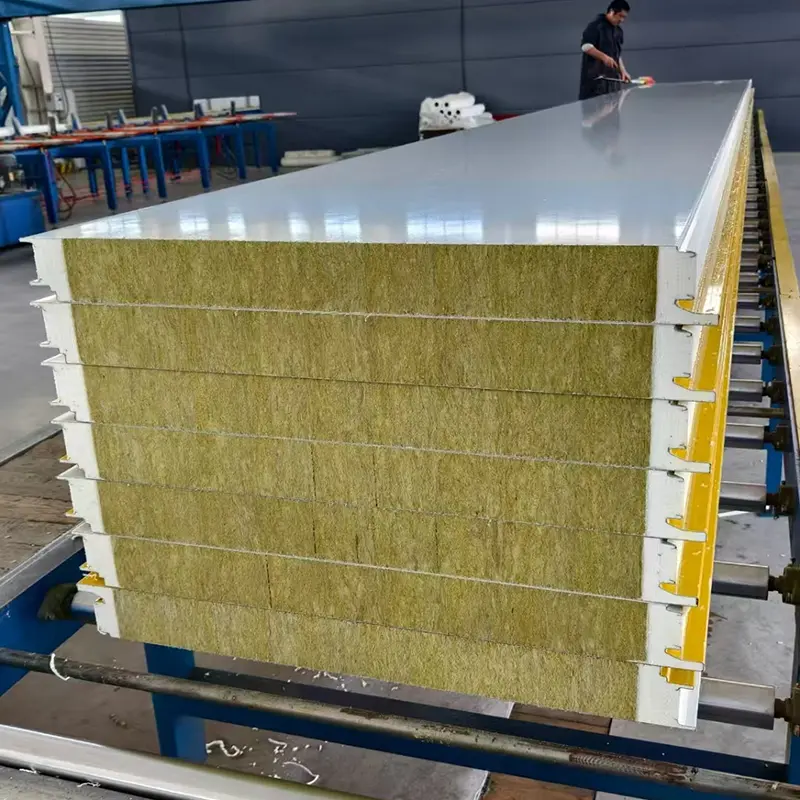

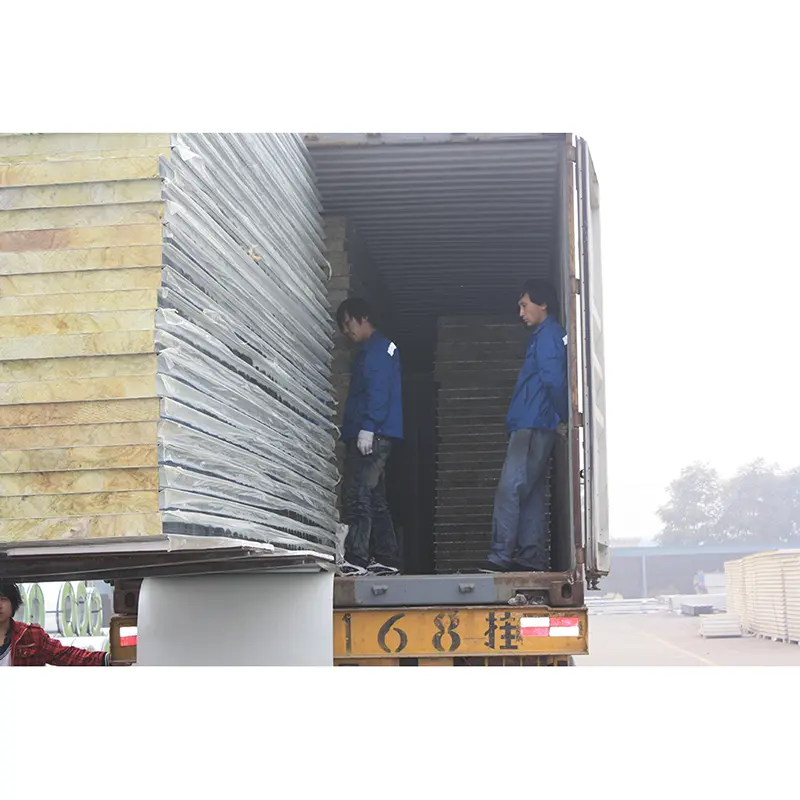

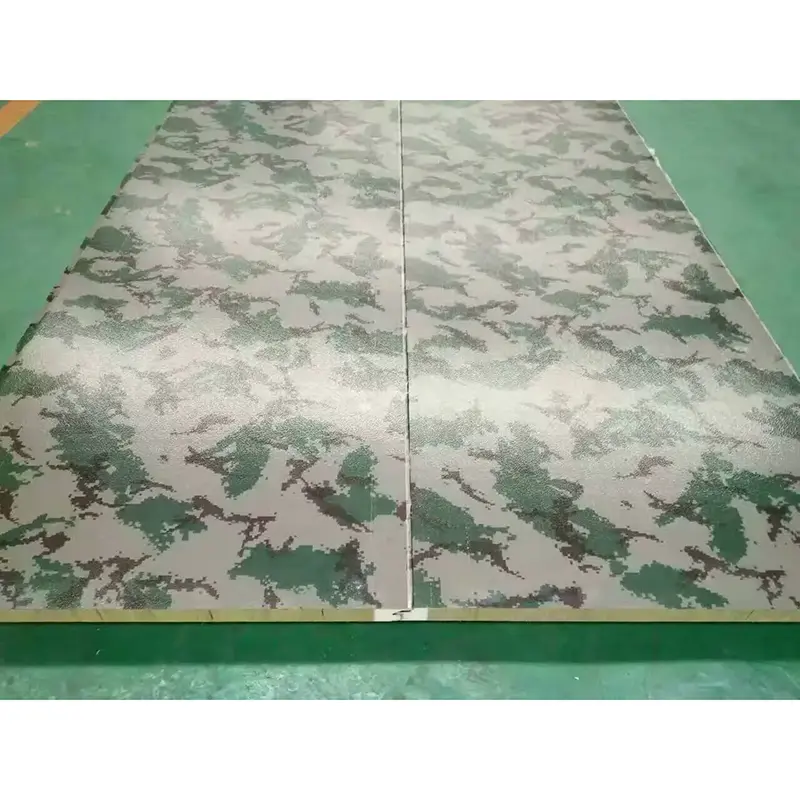

Płyty z rdzeniem z wełny skalnej nadają się do budynków wymagających niepalnych materiałów osłonowych, takich jak zakłady przemysłowe o wysokim ryzyku pożaru, budynki użyteczności publicznej, pomieszczenia czyste i obszary, w których przepisy przeciwpożarowe wymagają użycia materiałów klasy A. Zapewniają również dobre pochłanianie dźwięku, co jest przydatne w hałaśliwym otoczeniu.

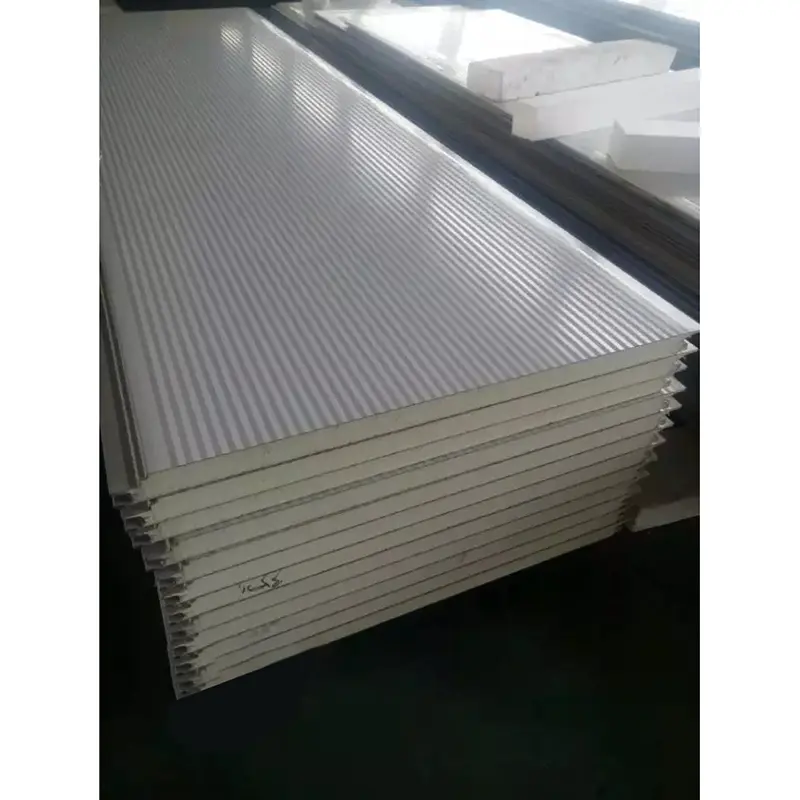

Płyty z rdzeniem PU nadają się do projektów, w których wymagana jest maksymalna izolacja termiczna przy ograniczonej grubości, takich jak chłodnie, magazyny z kontrolowaną temperaturą i budynki energooszczędne. Ich klasyfikacja ogniowa B1 sprawia, że są akceptowalne w wielu zastosowaniach, należy jednak potwierdzić lokalne przepisy przeciwpożarowe.

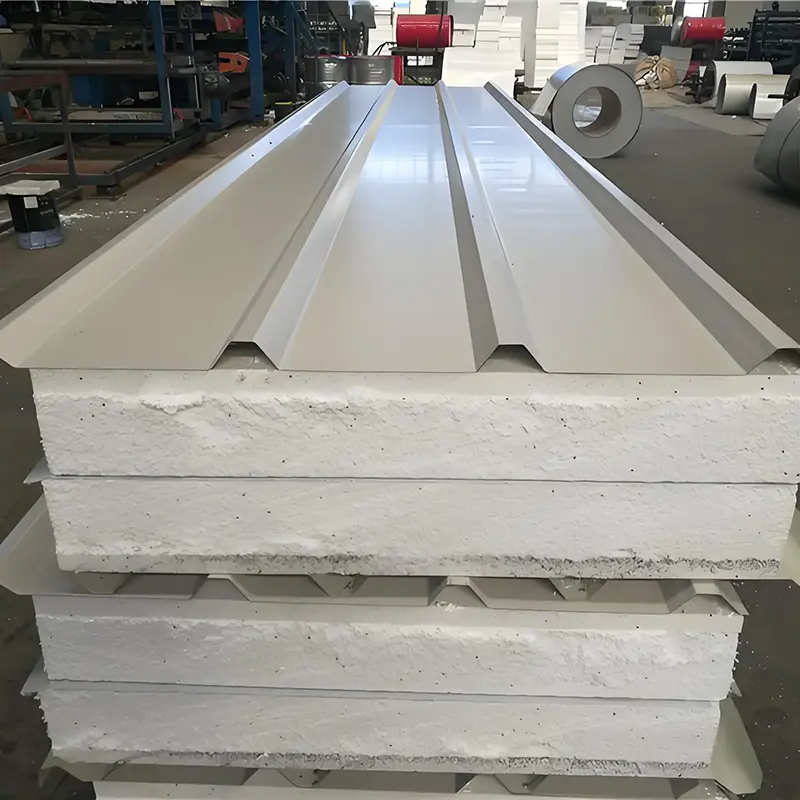

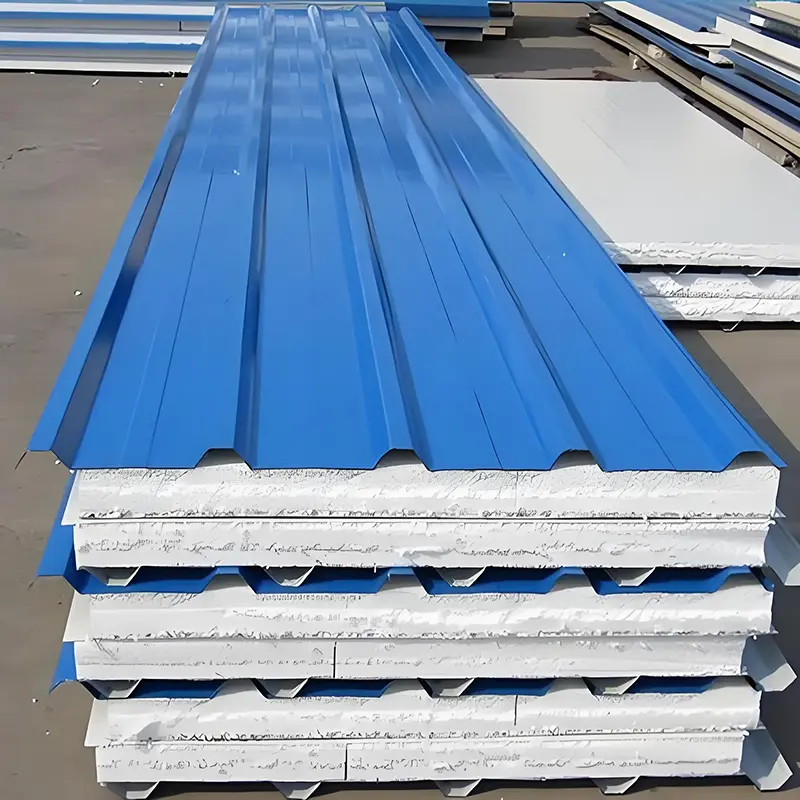

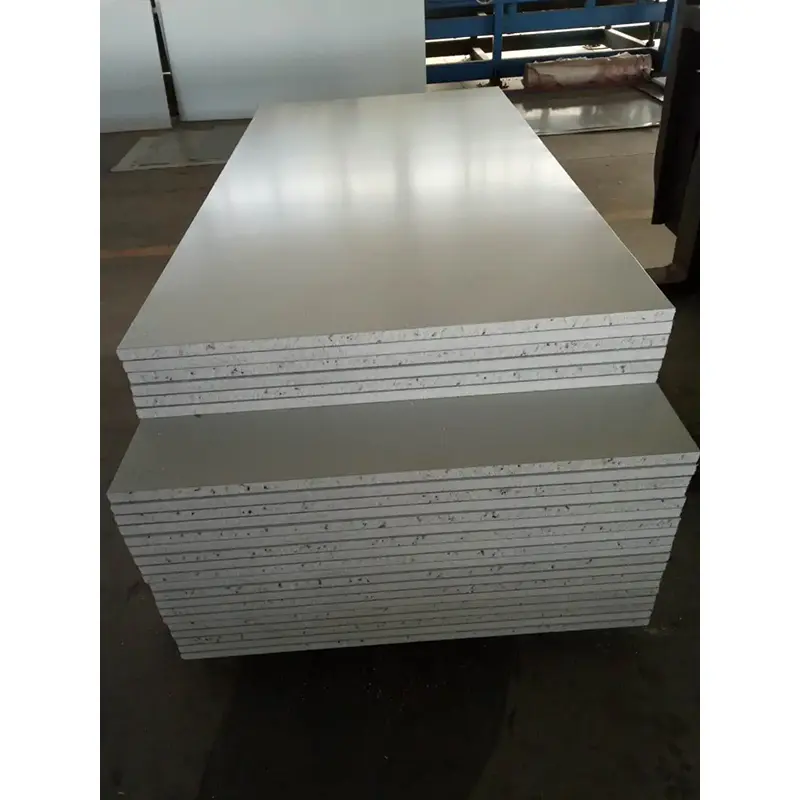

Płyty z rdzeniem EPS są ekonomiczną opcją dla budynków o niskich wymaganiach bezpieczeństwa pożarowego, takich jak konstrukcje tymczasowe, budynki rolnicze i niektóre magazyny. Zapewniają dobrą izolację przy niższych kosztach, ale ich klasa B2 ogranicza użycie w obszarach zamieszkanych lub obszarach wysokiego ryzyka.
Wełna mineralna jest jedyną niepalną opcją spośród tych trzech i zapewnia najwyższą odporność ogniową. PU może osiągnąć B1, podczas gdy EPS to B2. W przypadku budynków, w których obowiązują rygorystyczne przepisy przeciwpożarowe, zwykle wymagana jest wełna mineralna.
Tak, płyty warstwowe można stosować zarówno na ściany, jak i na dachy, ale panele dachowe mogą wymagać dodatkowych funkcji, takich jak mocniejsze profile, lepsza konstrukcja drenażowa i większa odporność na unoszenie wiatru. Potwierdź u producenta, że wybrany panel spełnia wymagania dotyczące obciążenia dachu.
PU zapewnia lepszą izolację termiczną na jednostkę grubości i wyższą siłę wiązania, ale kosztuje więcej. EPS jest lżejszy i tańszy. Jeśli cele w zakresie izolacji można osiągnąć za pomocą grubszego panelu EPS, może to być bardziej ekonomiczny wybór. Obliczenia termiczne powinny pomóc w podjęciu decyzji.
Odpowiednie normy obejmują JC/T 868 dla płyt warstwowych z poliuretanu licowanego metalem, JC/T 869 dla płyt warstwowych z wełny mineralnej licowanej metalem i JC/T 689 dla płyt warstwowych z polistyrenu licowanego metalem. Specyfikacje projektu i kryteria akceptacji powinny odnosić się do tych dokumentów.
