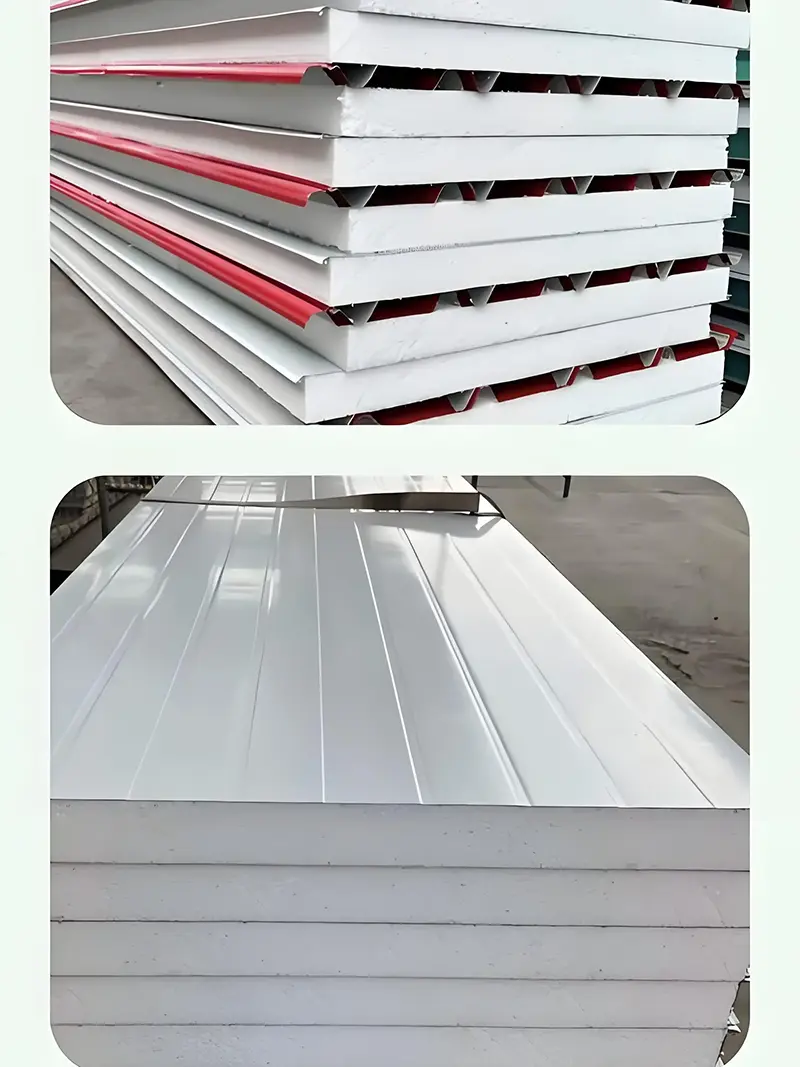

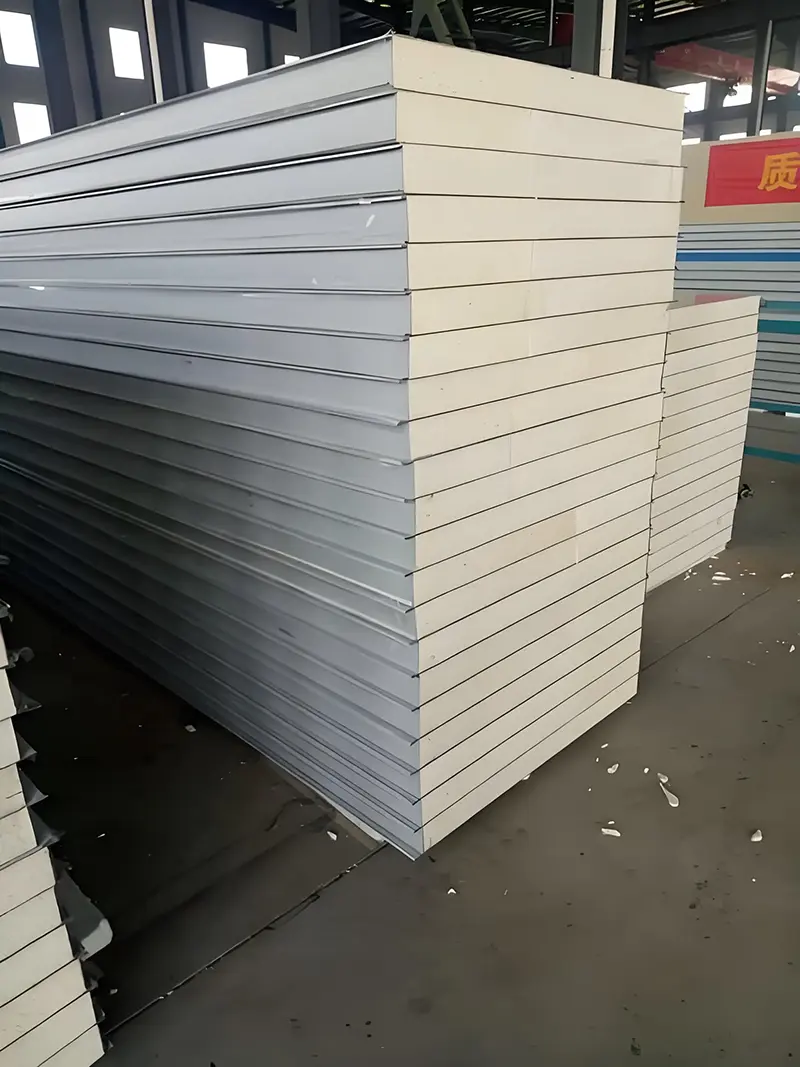

Polistyrenowe płyty kompozytowe to kategoria produktów do izolacji budynków, które łączą rdzeń ze styropianu z różnymi materiałami okładzinowymi, tworząc zintegrowany panel. Panel pełni funkcję termoizolacyjną, nośną konstrukcyjną i dekoracyjną. W zależności od materiału okładzinowego, głównymi typami są nieorganiczna kompozytowa płyta styropianowa, płyta kompozytowa ze zbrojonego cementu i polistyrenu, wzmocniona płyta kompozytowa z polistyrenu gipsowego i płyta kompozytowa z polistyrenu gipsowego okładzinowego.
Płyta ta jest wytwarzana przez związanie nieorganicznej zawiesiny zmniejszającej palność, takiej jak półhydrat siarczanu wapnia, z podłożem ze spienionej pianki polistyrenowej o małej gęstości. Aby zapewnić równomierną przyczepność, zastosowano technologię penetracji porów i adsorpcji pod ciśnieniem. Dane testowe wskazują, że przewodność cieplna wynosi 0,041 W/(m·K), wartość opałowa 2,91 MJ/kg, wskaźnik tlenu 39,7% i stopień spalania klasy A2. Podczas spalania płyta nie kurczy się i nie topi, zachowując swój kształt. Szczytowa szybkość uwalniania ciepła i całkowite uwalnianie ciepła są znacznie niższe niż w przypadku samego podłoża z pianki polistyrenowej.
Płyta ta jest wytwarzana poprzez odlewanie mieszaniny cementu sulfoglinianowego i perlitu, wzmocnionej siatką z włókna szklanego, na samogasnący rdzeń z pianki polistyrenowej. Typowe specyfikacje obejmują długość od 2400 mm do 2700 mm, szerokość 595 mm i grubość 50 mm lub 60 mm. Gęstość powierzchniowa nie przekracza 30 kg/m². Równoważny opór cieplny wynosi co najmniej 0,8 m²·K/W. Wytrzymałość na ściskanie wzmocnionej cementowej warstwy wierzchniej wynosi co najmniej 10 MPa.
Płyta ta składa się z warstwy wierzchniej z gipsu budowlanego, połączonej z płytą styropianową. Służy do wewnętrznej izolacji termicznej ścian zewnętrznych budynków mieszkalnych. Wspólne specyfikacje są podobne do rodzaju cementu: długość od 2400 mm do 2700 mm, szerokość 595 mm i grubość 50 mm lub 60 mm. Gęstość powierzchniowa nie przekracza 25 kg/m². Wilgotność nie przekracza 5%. Równoważny opór cieplny wynosi co najmniej 0,8 m²·K/W. Wytrzymałość na zginanie jest co najmniej 1,5-krotnością ciężaru płyty.
Płyta ta składa się z warstwy wierzchniej z płyty gipsowej pokrytej papierem, połączonej z samogasnącą płytą polistyrenową. Rdzeń polistyrenowy ma gęstość 20 kg/m3, przewodność cieplną poniżej 0,04 W/(m·K), wskaźnik tlenowy powyżej 30% i grubość od 30 mm do 40 mm. Wymiary desek kompozytowych wynoszą 900 mm lub 1200 mm szerokości i 42 mm lub 52 mm grubości.
| Wskaźnik wydajności | Nieorganiczna płyta styropianowa kompozytowa | Wzmocniona płyta gipsowo-styropianowa | Płyta styropianowa wzmocniona cementem | Płyta gipsowo-styropianowa z okładziną papierową |
|---|---|---|---|---|
| Gęstość powierzchniowa | Nie określono | ≤25 kg/m² | ≤30 kg/m² | Nie określono |
| Przewodność cieplna | ≤0,050 W/(m·K) | Rdzeń <0,04 W/(m·K) | Nie określono | Rdzeń <0,04 W/(m·K) |
| Wytrzymałość na rozciąganie | ≥0,10 MPa | Nie określono | Nie określono | Nie określono |
| Wydajność spalania | Klasa A2 | Klasa B1 | Klasa B1 | Klasa B1 |
| Standardowa grubość | Możliwość dostosowania | 50 mm / 60 mm | 50 mm / 60 mm | 42 mm / 52 mm |
| Norma odniesienia | JG/T 536 | 03J122 | 03J122 | 03J122 |
Zbrojone płyty kompozytowo-cementowo-styropianowe i wzmocnione płyty gipsowo-styropianowe są stosowane od wielu lat w projektach izolacji wewnętrznej na zewnętrznych ścianach budynków mieszkalnych. Sekwencja budowy obejmuje czyszczenie powierzchni ściany konstrukcyjnej, oznaczenie linii układu, przygotowanie i naprawę paneli, ustawienie podkładek poziomujących, montaż paneli kompozytowych, obróbkę połączeń i narożników paneli oraz wykończenie powierzchni paneli. Dziesięć dni po montażu należy sprawdzić jakość połączenia wszystkich połączeń. Dalsze prace można przystąpić dopiero po upewnieniu się, że nie ma pęknięć.

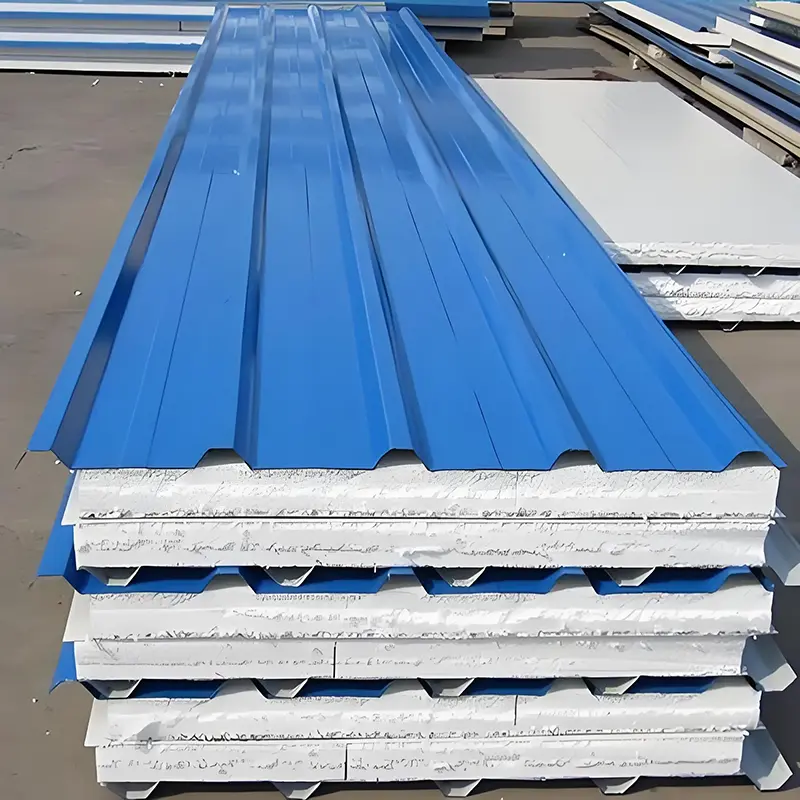

W ramach projektu renowacji dachu w biurowcu Biura ds. Spraw Rzeki Cangzhou oryginalne kolorowe blachy stalowe zastąpiono kompozytowymi panelami izolacyjnymi z polistyrenu. Powierzchnia projektu wynosiła 756 m², a łączna wartość inwestycji wyniosła 180 000 juanów. Przyjęto sekwencyjny przepływ pracy, obejmujący pięć zmian dźwigów i ponad 120 zmian pracowników. Projekt został ukończony zgodnie z harmonogramem, a wszystkie oceny jakościowe spełniły wymagane standardy.
W kompleksie mieszkalnym o piętrach od 19 do 25 zastosowano system izolacji zewnętrznej składający się z paneli kompozytowych o grubości 50 mm składających się z płyty styropianowej ekstrudowanej o grubości 30 mm i warstwy lekkiego betonu o grubości 20 mm. Panele mocowano do zbrojenia ściany za pomocą drutu ocynkowanego i odlewano monolitycznie z betonową ścianą. Metoda ta eliminuje ryzyko rozwarstwienia, oderwania lub zapadnięcia się warstwy izolacyjnej. System osiągnął energooszczędną efektywność izolacji na poziomie 60%.
Wybór zależy przede wszystkim od wymagań bezpieczeństwa przeciwpożarowego. Nieorganiczne płyty kompozytowe osiągają parametry spalania klasy A2 i nadają się do projektów o bardziej rygorystycznych przepisach przeciwpożarowych. Zbrojone płyty cementowe lub gipsowe mają zazwyczaj klasę B1 i są powszechnie stosowane do izolacji wewnętrznej w budynkach mieszkalnych. Przy wyborze powinny kierować się specyfikacje projektu i lokalne przepisy.
Obydwa służą do izolacji ścian wewnętrznych. Cementowa warstwa licowa ma wyższą wytrzymałość na ściskanie (≥10 MPa) i jest bardziej odporna na wilgoć. Warstwa licowa gipsowa jest lżejsza (gęstość powierzchniowa ≤25 kg/m²) i zapewnia łatwiejsze wykończenie powierzchni. W przypadku obszarów wilgotnych ogólnie preferowany jest rodzaj cementu.
Niektóre typy, takie jak panele kompozytowe z warstwą lekkiego betonu wylewaną razem ze ścianą, są stosowane w izolacjach zewnętrznych. Jednak większość zbrojonych rodzajów gipsu i cementu jest przeznaczona do izolacji wewnętrznej. Zastosowanie zewnętrzne wymaga szczególnej oceny technicznej i zgodności z lokalnymi przepisami dotyczącymi odporności ogniowej i pogodowej.
Nieorganiczne kompozytowe płyty styropianowe są objęte normą JG/T 536. Płyty kompozytowe z cementu zbrojonego, gipsu zbrojonego i płyt kompozytowych z polistyrenu gipsu okładzinowego są szczegółowo opisane w atlasie projektowym National Building Standard Design Atlas 03J122. Wykonawcy powinni zapoznać się z tymi dokumentami w celu uzyskania szczegółów konstrukcyjnych i kryteriów akceptacji.
Przychodzące surowce, w tym styropian, materiały okładzinowe i kleje, poddawane są kontroli pod kątem zgodności z określonymi parametrami. Podczas produkcji monitorowane są wymiary panelu, gęstość powierzchniowa i siła wiązania. Gotowe deski przed wysyłką sprawdzane są pod kątem wad powierzchniowych, dokładności wymiarowej i opakowania. Raporty z testów mogą być dostarczone zgodnie z odpowiednimi normami produktowymi.
