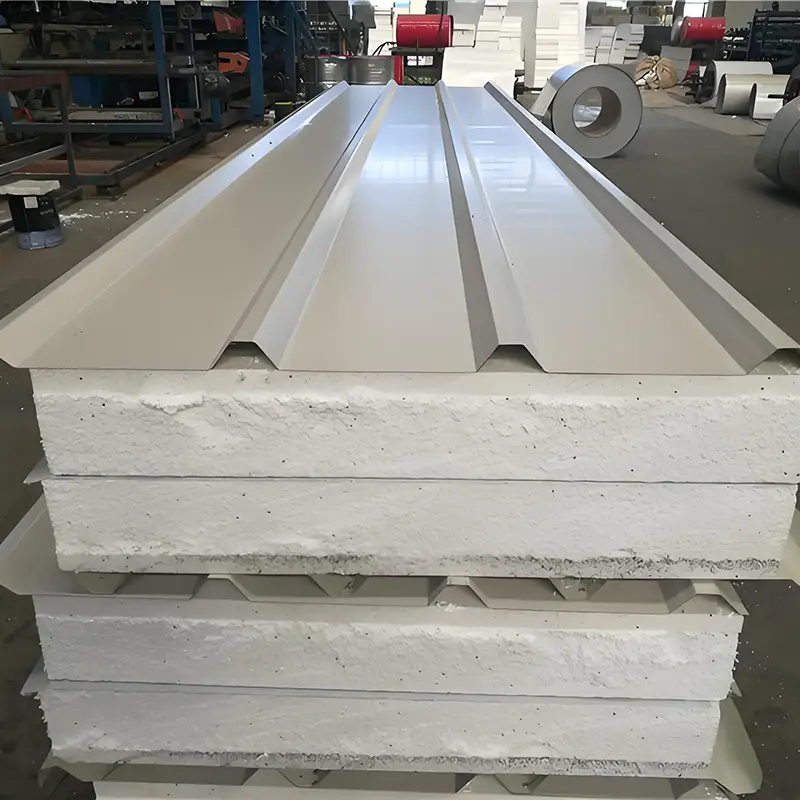

Polistyrenowe płyty warstwowe, zwane również płytami kompozytowymi EPS ze stali kolorowej, składają się z ognioodpornego rdzenia z pianki polistyrenowej połączonego pomiędzy dwiema okładzinami stalowymi pokrytymi kolorową powłoką. Okładziny stalowe mają zazwyczaj grubość od 0,4 mm do 0,8 mm. Rdzeń stanowi formowana płyta styropianowa. Do połączenia okładzin i rdzenia w jeden składnik powszechnie stosuje się dwuskładnikowy klej poliuretanowy. Tianjin SENBO produkuje te panele na dedykowanych liniach do ciągłego laminowania, z wewnętrzną kontrolą nad doborem materiału okładzinowego, nakładaniem kleju i gęstością rdzenia, aby utrzymać stałą jakość produktu.
Panel działa na zasadzie naprężonej skóry. Pod wpływem zginania okładziny metalowe wytrzymują siły rozciągające i ściskające, podczas gdy rdzeń przenosi naprężenia ścinające i utrzymuje okładziny oddzielnie. Taka konstrukcja zapewnia większą sztywność na zginanie, niż można by oczekiwać na podstawie samego ciężaru panelu. Monitorowanie produkcji Senbo obejmuje w regularnych odstępach czasu gęstość rdzenia i siłę wiązania, co pomaga zapewnić niezawodne zachowanie się powłoki pod wpływem naprężeń przez cały okres użytkowania panelu.

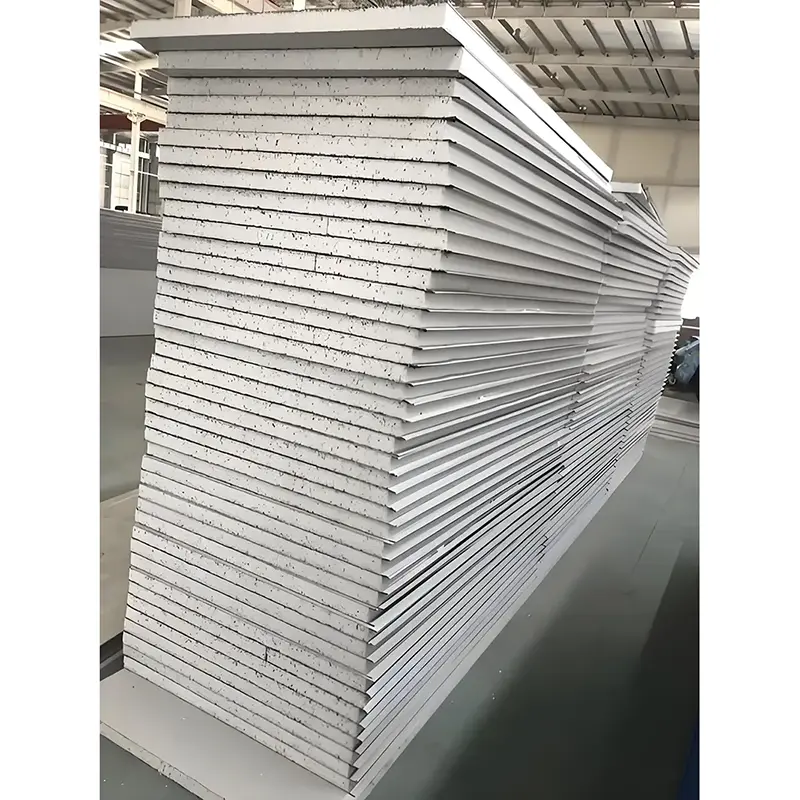

Standardowe opcje grubości obejmują 50 mm, 75 mm, 100 mm, 150 mm, 200 mm i 250 mm. Szerokość efektywna wynosi 1150 mm lub 1200 mm. Panele mogą być produkowane w długościach do 12 000 mm, a rozmiary niestandardowe są dostępne w zależności od wymagań transportowych i projektu.
| Wskaźnik wydajności | Parametr / specyfikacja | Podstawa lub uwagi |
|---|---|---|
| Standard wykonawczy | JC/T 689-1998 | Standard branżowy dla płyt warstwowych z polistyrenu z powłoką metalową |
| Materiał wierzchni | Blacha stalowa malowana kolorowo | Grubość 0,4–0,8 mm |
| Materiał rdzenia | Polistyren trudnopalny (EPS) | Formowana deska |
| Gęstość rdzenia | ≥18 kg/m3 | Wymagane dla sztywności panelu |
| Przewodność cieplna | ≤0,041 W/(m·K) | Mierzone dla rdzenia EPS |
| Siła wiązania | >0,1 MPa | Wyższa niż typowe płyty z wełny skalnej czy poliuretanu |
| Nośność zginająca | ≥0,5 kN/m przy ugięciu L₀/250 | Spełnia ogólne wymagania dotyczące kopert |
| Indeks tlenu w rdzeniu | >30% | Według GB/T 10801.1 |
| Wydajność spalania | Klasa B2 (palna) | Nie nadaje się do stosowania w obszarach o szczególnych wymaganiach w zakresie odporności ogniowej |
| Typowe grubości | 50–250 mm | Dostępne rozmiary niestandardowe |
| Efektywna szerokość | 1150 mm / 1200 mm | Standardowe szerokości |
Minimalna siła wiązania styropianowych płyt warstwowych określona jest na 0,1 MPa. Dla porównania, panele poliuretanowe wymagają co najmniej 0,09 MPa, a panele z wełny mineralnej wymagają co najmniej 0,06 MPa. W próbie odrywania materiał rdzenia pozostający na każdej okładzinie musi być równomiernie rozprowadzony i pokrywać nie mniej niż 85% łączonej powierzchni. Wymóg ten pomaga zapewnić, że okładziny i rdzeń będą nadal współdziałać podczas eksploatacji.
Rdzeń EPS ma przewodność cieplną nie wyższą niż 0,041 W/(m·K). Zawartość komórek zamkniętych jest bliska 100%, co oznacza, że materiał zawiera dużą liczbę niezależnych kieszeni powietrznych, które ograniczają konwekcyjne przenoszenie ciepła. Panel o grubości 50 mm wykazuje całkowity współczynnik przenikania ciepła wynoszący około 0,68 W/(m²·K) i waży około 10 kg na metr kwadratowy.
Nośność zginająca wynosi co najmniej 0,5 kN/m, gdy ugięcie osiąga L₀/250, gdzie L₀ jest odległością między podporami. Poziom ten jest wystarczający do standardowych zastosowań w obudowach budynków. Gęstość rdzenia wynosząca 18 kg/m3 lub więcej wpływa na ogólną sztywność panelu.
GB/T 10801.1 wymaga, aby rdzeń polistyrenowy miał wskaźnik tlenu powyżej 30% i spełniał klasyfikację palności B2. Płyty warstwowe ze styropianu nie są przeznaczone do części budynków, które wymagają formalnej oceny odporności ogniowej. Powinny być ograniczone do obszarów o niskich wymaganiach w zakresie bezpieczeństwa pożarowego. Jeżeli wymagany jest zespół znamionowy, należy określić panele z rdzeniem z wełny mineralnej lub poliuretanu.
Płyta warstwowa EPS o grubości 50 mm zapewnia zazwyczaj średnią izolację akustyczną na poziomie około 40 dB. Poziom ten jest na ogół odpowiedni dla budynków przemysłowych i magazynów, w których wystarczająca jest umiarkowana separacja akustyczna.
Są powszechnie stosowane w budynkach, w których wymagania dotyczące bezpieczeństwa pożarowego przegród są niskie, takich jak niektóre magazyny, tymczasowe biura i obiekty rolnicze. W przypadku budynków zamieszkałych lub obszarów objętych rygorystycznymi przepisami przeciwpożarowymi zwykle wymagane są płyty z niepalnym rdzeniem.
Panele EPS są lżejsze i często tańsze, ale ich klasyfikacja ogniowa B2 ogranicza ich zastosowanie. Panele poliuretanowe oferują lepszą wydajność cieplną na jednostkę grubości i zwykle osiągają ognioodporność na poziomie B1. Właściwy wybór zależy od przepisów przeciwpożarowych, celów w zakresie izolacji i budżetu.
Powinny być przechowywane w suchym, przykrytym miejscu i z dala od źródeł ciepła. Długotrwała ekspozycja na promieniowanie UV może mieć wpływ na powłokę stali, a wilgoć może przedostać się do rdzenia, jeśli krawędzie nie są uszczelnione. Regularnie sprawdzaj folię ochronną i opakowanie.
Okładziny stalowe nadają się do recyklingu. Piankę EPS można również poddać recyklingowi lub wykorzystać jako surowiec w niektórych procesach, należy jednak wcześniej sprawdzić lokalne zakłady zajmujące się recyklingiem i przepisy.
Każda partia przychodzącej stali i EPS jest sprawdzana pod kątem grubości, gęstości i stanu powierzchni. Monitorowanie produkcji obejmuje wymiary paneli, aplikację kleju i konsystencję klejenia. Przed wysyłką panele są sprawdzane pod kątem jakości krawędzi, uszkodzeń okładzin i integralności opakowania. Można dostarczyć raporty zgodne z JC/T 689-1998, a jeśli wymaga tego projekt, dostępne są dodatkowe testy stron trzecich.
